Een titelblok van een DWG-bestand maken

U kunt een DWG-titelblok importeren in een tekeningtemplate van Tekla Structures. Zo hoeft u niet alles opnieuw te tekenen in de Template Editor.

Voordat u een DWG-titelblok importeert

Let er in de CAD-software op dat het lijnenwerk zich in de modelspace bevindt, niet in de paperspace. Tekla Structures leest geen informatie uit paperspace-bestanden.
Het kan zijn dat u het CAD-bestand van het titelblok moet opslaan in een oudere DWG-indeling, bij voorkeur AutoCAD2000. Deze verwijdert proxy-afbeeldingen en is compatibel met de meeste Tekla Structures-versies.
Verplaats het titelblok naar de coördinaat 0,0,0.
Schoon het DWG-bestand op in de CAD-software zodat u in het bestand alleen het titelblok hebt, niets meer. Verwijder ook alle tekst die u niet nodig hebt in het titelblok.
Mogelijk moet u extra gegevens uit het DWG-bestand opschonen in de CAD software (probeer WBLOCK, PURGE of FLATTEN zonder objecten te verbergen).

Een DWG-titelblok importeren en wijzigen

Als u de Template Editor wilt openen in Tekla Structures, gaat u naar het menu Bestand en selecteert u Editors > Template Editor.
Klik in de Template Editor op Bestand > Nieuw.
Selecteer Grafische template.
Klik op OK.

Er wordt een lege template geopend in het werkgebied van de template.
Misschien moet u alle voorgedefinieerde marge-instellingen verwijderen en het paginaformaat later aanpassen.
1. Dubbelklik op de template om het dialoogvenster Template page eigenschappen te openen.
2. Verwijder in de gebieden Marges de waarden van alle margevakken.
3. Klik op OK om de wijzigingen op te slaan.
Alle templates moeten in een templaterij worden gemaakt. Voeg dus een rij toe in de template voor het titelblok van de tekening.
1. Klik op Invoegen > Component > Rij.
2. Selecteer DRAWING als het inhoudstype voor de rij en klik op OK.

  Het inhoudstype dat u selecteert beïnvloedt de template attributen die u kunt toevoegen in de waardevelden.
Selecteer Invoegen > Bestand en blader naar het DWG-bestand.
Selecteer het gewenste titelblok DWG-bestand en klik op OK.
Klik in de rij om het DWG-bestand in te voegen.

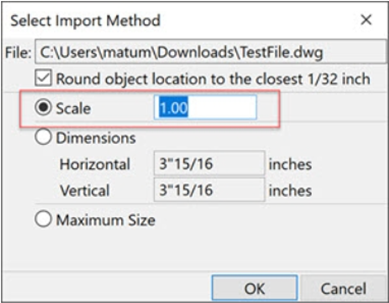

Het dialoogvenster Selecteer importmethode wordt geopend. Stel hierin de Schaal in op 1 en klik op OK.
Deze waarde is afhankelijk van de eenheden van de DWG en de Template Editor. Zodra de DWG is ingevoegd, kunt u controleren of de grootte correct is. Vaak is de benodigde conversiewaarde 25,4 (de conversiefactor voor millimeters en inches) zoals beschreven in het artikel Exportschaalfactor tekenen voor DWG/DXF.
Nadat het DWG-bestand is geïmporteerd, worden alle elementen standaard gegroepeerd. Selecteer de groep of het blok, klik met de rechtermuisknop en selecteer Groep opheffen.
Nu kunt u inhoud uit het ingevoegde DWG-titelblok bewerken of verwijderen.
Als u de teksteigenschappen wilt wijzigen, dubbelklikt u op een tekst.
Het titelblok bevat al enkele tekstlabels die in de CAD-software zijn toegevoegd en u kunt bijvoorbeeld het lettertype, de kleur en de grootte van de tekst wijzigen.
Als u gegevens uit het Tekla Structures-model of -tekening wilt ophalen, moet u de benodigde waardevelden toevoegen.
1. Selecteer Invoegen > Waardeveld en klik in een rij om het waardeveld in de template te plaatsen.

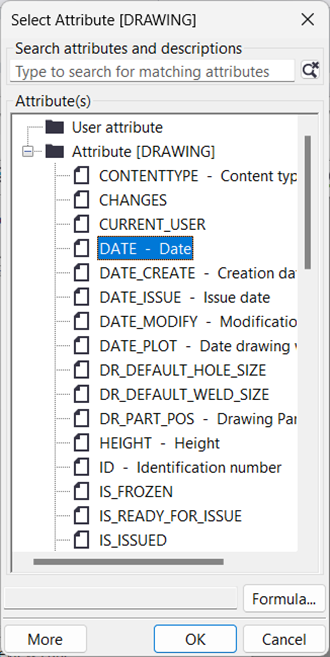

2. Selecteer het gewenste attribuut.
  Selecteer welke gegevens moeten worden gekoppeld. Dergelijke gegevens komen overeen met de eigenschappen in het model of de tekening. U kunt de eigenschappen voor waardevelden wijzigen door op een item te dubbelklikken.
3. Klik op OK.

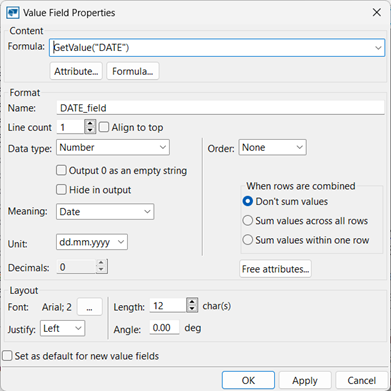

4. Als u de eigenschappen van het waardeveld wilt wijzigen, dubbelklikt u op het veld.
5. Voeg indien gewenst extra velden toe.

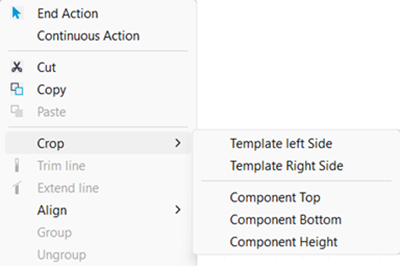

Als u de templategrootte wilt aanpassen, selecteert u de regel, klikt u met de rechtermuisknop en gebruikt u de benodigde opties onder Bijsnijden om overbodige ruimte te verwijderen.
Sla uw titelbloktemplate op in de huidige modelmap, het project, de bedrijfsmap of de systeemmap.

Nu kunt u de nieuwe titelbloktemplate toevoegen aan de gewenste tekeningopmaken.
