Maak een .pdf-lijsttemplate

U kunt grafische templates maken die voor .pdf-lijsten moeten worden gebruikt.

In het menu Bestand selecteert u Editors > Template Editor.
Selecteer Bestand > Nieuw > Grafische template.
Klik op Bewerken > Eigenschappen.

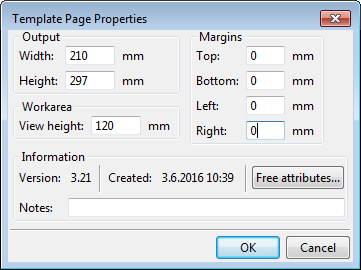

Stel in dialoogvenster Template-eigenschappen het paginaformaat in om met het doelpaginaformaat (bijvoorbeeld A4) overeen te komen:

De grootte moet overeenkomen met een van de in het PaperSizesForDrawings.dat-configuratiebestand gedefinieerde formaten.
Voeg nieuwe rijen en waardevelden toe om de gewenste data uit uw Tekla Structures-database te krijgen. Zie Een grafische template maken voor meer informatie over het toevoegen van nieuwe regels en waardevelden.
Klik op Bestand > Opslaan als en sla de lijst met de bestandsextensie .pdf.rpt op.
Kopieer de nieuwe template naar uw templatemap, zoals uw model- of bedrijfsinstellingenmap (XS_FIRM).

U kunt nu een .pdf-lijst maken met de nieuwe .pdf-lijsttemplate. Raadpleeg voor meer infoarmatie Een lijst maken.

Voorbeeld .pdf-lijst

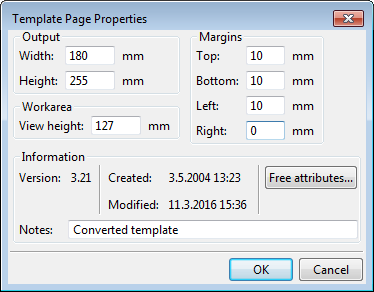

In dit lijstvoorbeeld wordt het volgende paginaformaat gebruikt:

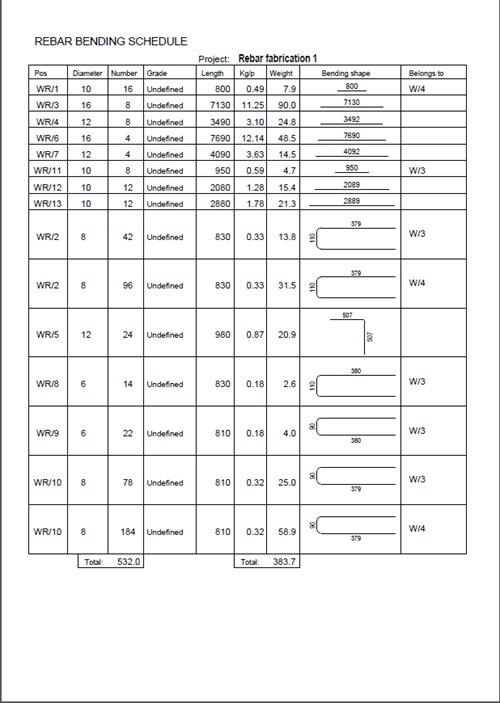

Hieronder ziet u een voorbeeld van een lijst die met deze specifieke lijsttemplate is gemaakt.

Als u de lijst in een browser wilt openen, klikt u hier.
