U kunt CAP-hoogte gebruiken als de lettertypehoogte in tekeningen van Tekla Structures en u hebt meer controle over de lettertypehoogte in aan tekeningen gerelateerde inhoud, zoals afdrukken en exporteren. U kunt de lettertypehoogte van de CAP ook toepassen in grafische templates.

Traditioneel is de hoogte van tekst in tekeningen van Tekla Structures alleen gebaseerd op de metrische em-hoogte (puntgrootte) van het lettertype. Sommige projecten vereisen echter dat de hoogte van de tekst wordt bepaald met behulp van een andere industriestandaard, de CAP-hoogte van het lettertype. CAP-hoogte vertegenwoordigt de hoogte van een hoofdletter nauwkeuriger dan em-hoogte.

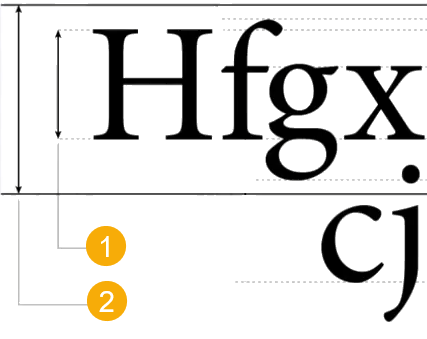

(1) CAP-hoogte

(2) puntgrootte (em)

U kunt de hoogte van het lettertype in tekeningen controleren met de variabele XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT. CAP-hoogte wordt gebruikt als deze variabele is ingesteld op TRUE, terwijl de em (punthoogte) wordt gebruikt als de variabele is ingesteld op FALSE (standaardwaarde).

De metrische wijziging in lettertypes wordt niet automatisch toegepast op de bestaande templates. Teksten in tekeningen die zijn gemaakt door de tekeningtemplates in Template Editor worden niet direct beïnvloed door de variabele XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT. De reden hiervoor is dat de wijziging in de hoogte van het lettertype overlapping in de templatevelden kan veroorzaken.

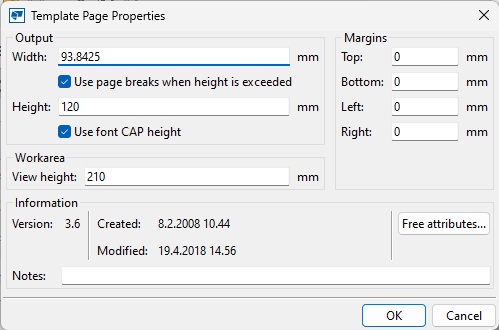

• Als u de CAP-hoogte wilt gebruiken in een specifieke tekeningtemplate, dan moet u de optie CAP-hoogte lettertype gebruiken selecteren in de templatepagina-eigenschappen van de betreffende template en vervolgens indien nodig de template-inhoud aanpassen om eventueel overlappende velden te corrigeren.



• Als u een nieuwe tekeningtemplate maakt, dan is de voorselectie van de optie Cap-hoogte lettertype gebruiken afhankelijk van hoe u Template Editor hebt gestart:

  • Als u Template Editor hebt gestart van binnen Tekla Structures vanuit het menu of tijdens het Bestand bewerken van een tekeningopmaak, dan volgt de Template Editor de instelling XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT.

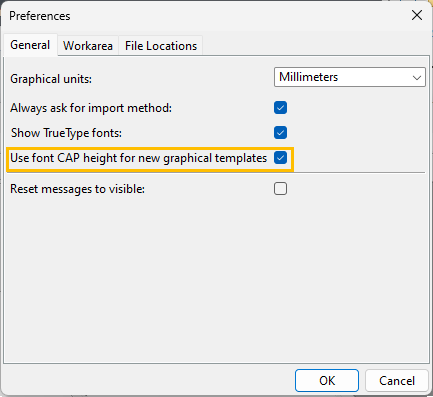

  • Als u Template Editor hebt gestart van buiten Tekla Structures in het Startmenu van Microsoft Windows, dan wordt de optie gecontroleerd door de voorkeuren van Template Editor en als u het selectievakje Gebruikerslettertype CAP-hoogte voor nieuwe grafische templates hebt geselecteerd:
