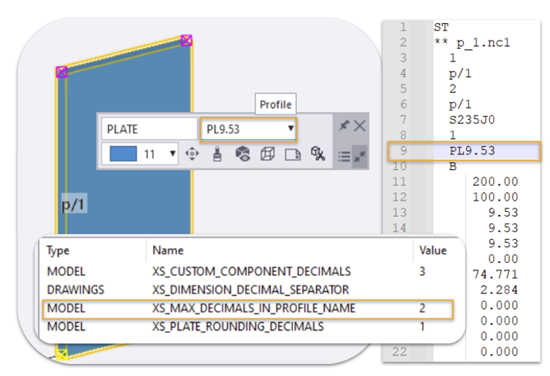

In DSTV-bestanden bevat de profielnaam in de header nu decimalen voor plaatprofielen. De variabele XS_MAX_DECIMALS_IN_PROFILE_NAME wordt correct gebruikt om het aantal decimalen te definiëren in de header. De plaatdikte in Engelse eenheden wordt bij conversie nu correct weergegeven in metrische eenheden.

Deze verbetering werd in Tekla Structures 2024 SP6 al geïntroduceerd.

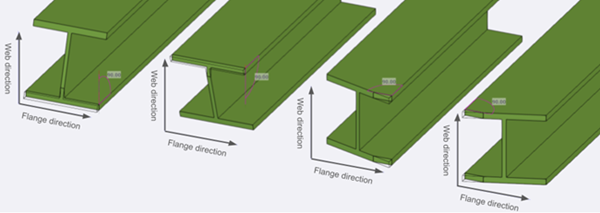

De zaaghoeken voor begin en einde van web en flens worden nu standaard ingesteld op 0,00 graden wanneer een van de gerelateerde buitenste profielvlakken een hoek van 90 graden ten opzichte van de profielrichting heeft.

De zaaghoeken worden nu altijd gebaseerd op de kortst mogelijke zaaglengte. Zie ook Standard beschrijving voor onderdelen van de staalstructuren voor de numerieke besturing.

Deze verbetering werd in Tekla Structures 2024 SP1 al geïntroduceerd.

Vanaf Tekla Structures 2023 is het mogelijk om tapgaten te maken. Het is nu ook mogelijk om tapgaten correct naar het DXF-formaat te schrijven en de uitvoer te beheren met enkele nieuwe instellingen in het dialoogvenster DSTV to DXF converter.

• Er is een nieuwe instelling Tapgaten meenemen toegevoegd aan het tabblad Omgeving met de volgende opties:

  • Gatgrootte kern: Wijs tapgaten toe en neemt ze mee met behulp van de conversie van de gatgrootte van de kern en layers.
  • Nominale diameter: Neemt tapgaten mee met de nominale diameter (DSTV-waarde). Tapgaten worden toegewezen aan de layers en kleuren zoals gedefinieerd op het nieuwe tabblad Tapgaten.
  • Nee: Tapgaten worden genegeerd en niet in de DSTV-uitvoer meegenomen.

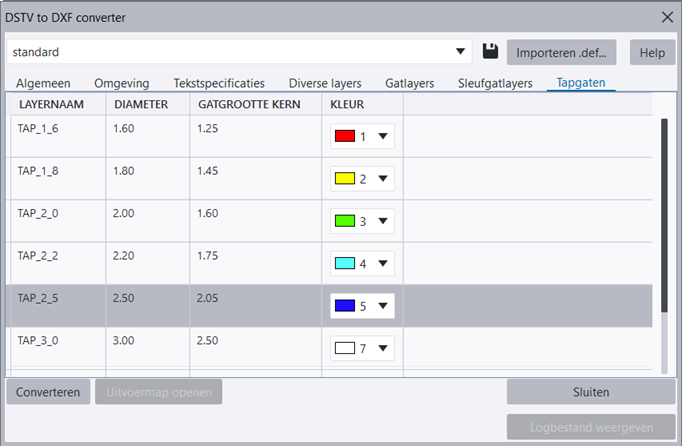

• Er is een nieuw tabblad Tapgaten toegevoegd met de volgende instellingen:



  • LAYERNAAM: Definieert de layernaam voor de tapgaten.
  • DIAMETER: Hiermee stelt u de diameter van het boutgat in op de gedefinieerde layer voor de tapgaten. Dit is de maat die wordt gevonden en gematcht in het DSTV NC-bestand.
  • GATGROOTTE KERN: Hiermee stelt u de gatgrootte van de kern voor de tapgaten op de gedefinieerde layer in. Dit is de grootte die in de DXF-uitvoer wordt gebruikt als Gatgrootte kern de geselecteerde optie Tapgaten meenemen is.
  • KLEUR: Stelt een nieuwe kleur in voor de tapgaten op de gedefinieerde layer.

Deze verbetering werd in Tekla Structures 2024 SP4.1 al geïntroduceerd.
