De verbeterde uitwisselbaarheid tussen Tekla Structures en het productiebeheersysteem Tekla PowerFab maakt naadloze en eenvoudige samenwerking mogelijk tussen detailtekenaars en fabrikanten die Tekla PowerFab gebruiken.

Met Tekla PowerFab Connector kunt u nu snel en eenvoudig een up-to-date fabrikantendatabase en afwerkingen en realtime fabrikantstatussen van het productiebeheersysteem krijgen.

U kunt ook modelinformatie voor aankoop, het bijhouden van wijzigingen en indieningspakketten rechtstreeks doorgeven naar het productieheersysteem. Deze op samenwerking gericht, volledig geïntegreerde end-to-end-workflow borgt dat de ingediende informatie nauwkeurig is.

Tekla PowerFab Connector vermindert handmatige oplossingen en het oplossen van conflicten bij gegevensoverdracht. Dit helpt het risico op vertragingen bij de productie en het leveren op de locatie, verspild materiaal en projecten die het budget overschrijden te minimaliseren.

Tekla PowerFab Connector verbetert de uitwisselbaarheid tussen Tekla Structures en Tekla PowerFab door het proces voor communicatie en verzenden compleet te wijzigen. U kunt het nu snel, nauwkeurig en eenvoudig instellen en gebruiken in het hele project van inkoop tot productie, inclusief wijzigingsbeheer.

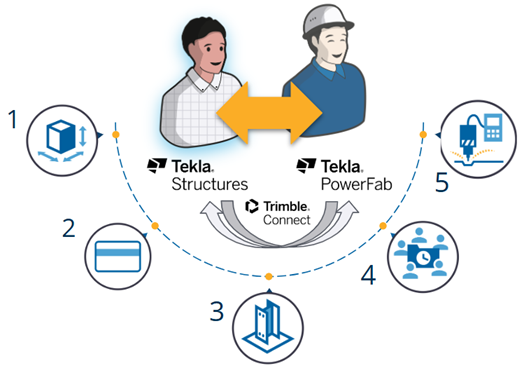

(1) Het modelleringsproces begint

(2) Indienen voor inkoop (ABM)

(3) Detailleren wordt voortgezet

(4) Productietekeningen en andere werkelijke informatie vrijgeven

(5) Productie gaat van start

U kunt nu eenvoudig gegevens verzenden in elke fase van uw project, zonder dat u afhankelijk bent van het bestaan van productietekeningen of onderdeelnummering.

Niet alleen is veel nieuwe functionaliteiten ingebracht om de end-to-end workflow te ondersteunen. Ook de oude functionaliteit voor exporteren naar Tekla PowerFab is opnieuw opgezet om de echte projectworkflow te ondersteunen en te begeleiden. Alle functionaliteit uit het oude dialoogvenster is ook aanwezig in de nieuwe verbeterde indieningsworkflow, maar precies op het moment dat u deze nodig hebt.

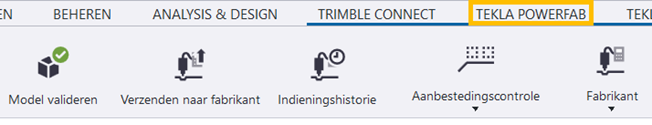

Op het lint vindt u een nieuw tabblad Tekla PowerFab, dat tools voor de end-to-end-samenwerkingsworkflow bevat. Met de tools kan het projectteam samenwerken op basis van dezelfde informatie.

De fabrikant die Tekla PowerFab gebruikt kan zijn database met profielen, materialen en afwerkingen delen met de detailtekenaar via een cloud-opslag. De detailtekenaar kan vervolgens kiezen om de fabrikant in een project te gebruiken en toegang tot diens gegevens krijgen.

Raadpleeg Fabrikantinstellingen.

Daarna begeleidt de nieuwe workflowfunctionaliteit u om de juiste profielen en materialen te gebruiken die de fabrikant ondersteunt.

Voordat u objecten indient, kunt u het model valideren met de juiste fabrikantinstellingen. U kunt het model handmatig, object voor object of automatisch met de validatietool valideren.

De tool Model valideren helpt u om problemen te vinden en te corrigeren voordat u iets indient bij de fabrikant.

Met de tool kunt u er zeker van zijn dat de profielen, kwaliteiten, afwerkingen of het onderdeel dat u indient bij de fabrikant door de fabrikant wordt geaccepteerd door middel van Tekla PowerFab en dat de gegevensuitwisseling probleemloos verloopt.

Raadpleeg Indiening bij Tekla PowerFab valideren.

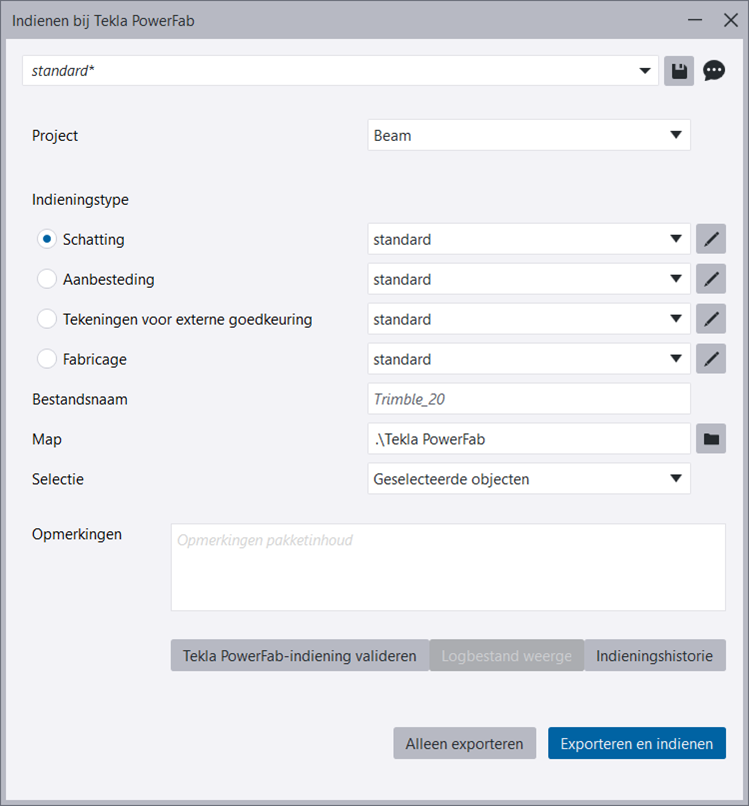

De indieningstool begeleidt u in elke fase van het project wanneer u verschillende typen pakketten exporteert en indient bij de fabrikant. U kunt de volgende gegevens uit Tekla Structures lokaal exporteren om deze te controleren, of ze rechtstreeks naar Tekla PowerFab exporteren voor ramingen, materialen bestellen en productie:

• IFC-gegevens
• Gegevens voor aanbestedingen
• Tekeningen en tekeninginformatie
• CNC-gegevens

U kunt IFC-gegevens naar de fabrikanten exporteren om ramingen op te stellen. Zie Instellingen voor schatting.

Voor de inkoopfase kunt u een pakket maken voor de fabrikant voor materiaalinkoop en de benodigde eigenschappen definiëren. De bestandsindeling van de export is .trb. Zie Inkoop-instellingen.

Wanneer uw tekeningen klaar zijn, kunt u deze indienen voor een extern goedkeuringsproces bij het engineeringkantoor. Wanneer uw tekeningen zijn goedgekeurd, kunt u het pakket indienen voor productie. De bestandsindeling van de export is .pfxt.

Meer informatie vindt u in de volgende onderwerpen:

• Tekeningen voor instellingen voor externe goedkeuring
• Productie-instellingen

Voor een naadloze samenwerking en communicatie moet u een Trimble Connect-project hebben geselecteerd waarmee zowel u als de fabrikant zijn gekoppeld. Vervolgens krijgt de fabrikant meldingen van uw indieningen in Tekla PowerFab. De fabrikant kan de indiening vervolgens controleren en deze accepteren of afwijzen en opmerkingen naar u verzenden.

U kunt de huidige status, de inhoud van alle indieningen en de opmerkingen van de fabrikanten bekijken in Indieningshistorie.

Raadpleeg Indieningsgeschiedenis weergeven.

Om het aanbestedingsproces te beheren, is er de nieuwe tool Aanbestedingscontrole. Hiermee kunt u ordernummers toewijzen voor materialen die moeten worden ingekocht, wat wijzigingsbeheer later in het project mogelijk maakt. Met de tool kunt u ook eenvoudig zien of er wijzigingen in het model zijn die van invloed kunnen zijn op de aanbesteding en vereisen dat u opnieuw een pakket voor aanbesteding moet indienen.

U kunt ook wijzigingen die aan al ingekocht staal zijn aangebracht controleren en volgen.

De service Status delen is toegevoegd aan het linttabblad Trimble Connect om het gebruik ervan te vergemakkelijken en ook om de Tekla PowerFab Connector-workflow te ondersteunen.

Status delen heeft de knop Alleen acties van Tekla PowerFab tonen waarmee u snel de productiestatus kunt weergeven.

Raadpleeg Status delen is vernieuwd.

De import vanuit Tekla PowerFab is nog steeds beschikbaar als een aparte functionaliteit. Raadpleeg Importeren in Tekla PowerFab. We raden aan voor statussen de functie statusdeling te gebruiken in plaats van importeren.
