In Tekla Structures 2025 kunt u wapeningsobjecten nummeren met doorlopende volgordenummers die beginnen bij 1 (of A of een ander opgegeven startnummer of letter) binnen elk beton- of stortelement. Deze methode voldoet aan de industrienormen van veel landen en maakt de wapeningnummers kleiner, korter en eenvoudiger te gebruiken en lezen.

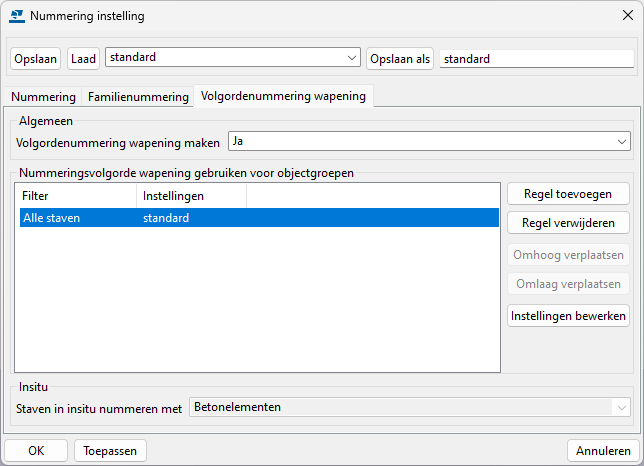

Er is nu een nieuw tabblad Volgordenummering wapening in het dialoogvenster Nummering instelling:

Wanneer u in de lijst Volgordenummering wapening maken Ja selecteert, worden in Tekla Structures de instellingen voor de nummeringsvolgorde voor de opgegeven wapeningsobjecten gebruikt bij de volgende keer dat u modelobjecten nummert. Dit maakt de workflow voor wapening nummeren eenvoudiger, omdat u de macro Sequentienummer wapening (ACN) niet meer apart hoeft te gebruiken en u de macro niet hoeft uit te voeren voordat u een tekening opent of een lijst maakt om de wapening weer te geven.

Let erop dat de lijst Staven in insitu nummeren met alleen beschikbaar is wanneer stortbeheer voor het model is ingeschakeld (de variabele XS_ENABLE_POUR_MANAGEMENT is ingesteld op TRUE).

Met selectiefilters kunt u objectgroepen definiëren die worden genummerd met volgordenummers van de wapening. Als u instellingen voor een geselecteerde objectgroep wilt definiëren, klikt u op Instellingen bewerken en gebruikt u het dialoogvenster Instellingen voor volgordenummering wapening.

Om het standaardscheidingsteken voor wapeningsvervolgnummers te definiëren, gaat u naar het menu Bestand > Instellingen > Opties > Nummering. Er is een nieuwe lijst Scheidingsteken voor volgnummer staaf. Hierin kunt u selecteren of het standaardscheidingsteken punt (.), komma (,), slash (/) of afbreekstreepje (-) moet zijn.

Voorheen was het aantal richtlijnen in stavensets beperkt tot twee of drie in gebogen structuren. Deze beperking is nu verwijderd voor stavensets met beenvlakken, waardoor nu een onbeperkt aantal richtlijnen mogelijk is.

Tekla Structures maakt nu automatisch het benodigde aantal richtlijnen voor de stavensets die u maakt met het commando Wapeningsstaaf > Lengterichting.

In Tekla Structures 2025 wordt nu voor lengtestavensets in platte polyprofielen één richtlijn gemaakt bij elke scherpe polyprofielhoek en drie richtlijnen bij elk gebogen polyprofielsegment. Met deze verbetering kunt u eenvoudig platte, doorlopende polyprofielen en betonstroken versterken met stavensets.

Als u meer richtlijnen aan bestaande stavensets wilt toevoegen, kunt u het commando Tweede richtlijn op het contextuele tabblad Stavenset in het lint gebruiken.

Een nieuwe eigenschap Type afwerking is nu beschikbaar voor richtlijnen van stavensets. Met de opties Geen en Boogpunt voor het afwerkingstype kunt u instellen hoe staven in stavenset de scherpe en gebogen hoeken van onderdelen volgen. U kunt de eigenschap Type afwerking vinden op de volgende locaties:

• In de stavenseteigenschappen onder Primaire richtlijn, een nieuwe sectie in het eigenschappenpaneel

• In de eigenschappen van de tweede richtlijn onder Algemeen, in het eigenschappenvenster

• Op de contextuele werkbalk voor richtlijnen

Als de nieuwe eigenschap Offsets overnemen uit hoofdonderdeel voor tweede richtlijnen is ingesteld op Ja, kunt u dezelfde begin- en eindoffsets gebruiken voor tweede richtlijnen als die van de primaire richtlijn. De offsets worden automatisch zodanig aangepast dat de staven van de stavenset parallel lopen aan de randen van het bovenliggende onderdeel.

Een nieuwe eigenschap Vorm sluiten is nu beschikbaar in de stavenseteigenschappen in het eigenschappenvenster.

Als u Vorm sluiten instelt op Ja, worden de staafbenen in stavensets verbonden over de openingen van beenvlakken of beenoppervlakken, bijvoorbeeld in T-vormige liggers, dwarsbalken en L-vormige kolommen.

Tekla Structures verlengt bestaande, niet-verbonden staafbenen automatisch tot snijpunten of kort ze daarvoor in, zodat er een ononderbroken staafvorm wordt gevormd. Doorgaans is het resultaat een gesloten vorm, maar het kan ook een open vorm zijn. U kunt de doorlopende staafvorm ook tot buiten het beton verlengen, als het snijpunt van de bestaande beenvlakken of beenoppervlakken zich buiten het beton bevindt.

De eigenschap Vorm sluiten heeft geen invloed op de beenvlakken en beenoppervlakken van stavensets; alleen de staafbenen worden verlengd of ingekort. Tekla Structures verwijdert geen beenvlakken of beenoppervlakken en voegt deze ook niet toe om automatisch een ononderbroken staafvorm te vormen. Als u een beenvlak of beenoppervlak wilt toevoegen of verwijderen, moet u dat handmatig doen voordat u Ja selecteert voor Vorm sluiten.

Het nieuwe Informatie -commando Layers stavenset is nu beschikbaar op het lint, samen met een nieuwe knop op de contextuele werkbalk. Deze zijn bedoeld voor stavensets en voor beenvlakken en beenoppervlakken. Met het commando kunt u meer informatie krijgen over welke stavensets van invloed zijn op en welke worden beïnvloed door de plaatsing van de geselecteerde stavenset.

Staven in stavensets die met beenoppervlakken worden gemaakt, volgen nu de dekking op beugels aan alle randen van onderdelen, zoals ronde uitsnijdingen, openingen, ravelingen en concave randen. Dit geldt voor zowel rechte als gebogen staven en werkt met eigenschapaanpassers, einddetailaanpassers en splitsers.

In het dialoogvenster Opties kunt u nu het automatisch maken van uitsnijdingen voor stavensets instellen, met de minimumgrootte voor de te maken uitsnijdingen. Alle uitsnijdingen in de bovenliggende betonnen onderdelen worden standaard ook in de stavensets gemaakt. Dit geldt voor de stavensets die worden gemaakt met de commando's Kruising, Lengterichting en Op vlak op het tabblad Wapeningsstaaf.

Als u de standaardinstellingen voor Uitsnijding maken wilt aanpassen, gaat u naar het menu Bestand > Instellingen > Opties > Stavenset > Algemeen en configureert u de volgende instellingen:

• Selecteer in Automatisch doorsnedes maken of ook uitsnijdingen in de bovenliggende onderdelen in de stavensets worden gemaakt wanneer de stavensets worden gemaakt.

• Definieer in Geen sneden maken die kleiner zijn dan de minimumafmeting voor de te maken uitsnijdingen. Bij ronde uitsnijdingen is deze afmeting de diameter; bij rechthoekige uitsnijdingen, de kortste rand van de uitsnijding; en bij polygonale uitsnijdingen de kortste rand van het omtrek van het object rondom de uitsnijding.

In Tekla Structures 2025 wordt de detailleercomponent Automatische splitser voor stavensets geïntroduceerd. Met Automatische splitser kunt u stavensetsplitsers genereren die lange staven in stavensets splitsen en verbinden, zodat de staven de voorraadlengte niet overschrijden.

Automatische splitser is vergelijkbaar met de bestaande tool Automatisch splitsen voor wapeningsstaafgroepen. Automatische splitser is echter gebruikersvriendelijker, omdat dit automatisch wordt bijgewerkt wanneer de gesplitste stavenset wordt gewijzigd.

De foutmeldingen die worden getoond voor stavensets in het venster Informatie object, zijn verbeterd. Bij ongeldige stavensetstaven worden in Tekla Structures nu een foutnummer getoond (attribuut ERROR_STATUS) en een beschrijving van de reden waarom de staaf niet geldig is.

Dit gebeurt bij de volgende fouten:

• (1) Kan een staaf die te kort was voor de buigradius niet automatisch verwijderen

• (2) Kan de lengte niet aanpassen aan het begin van de staaf

• (4) Kan de lengte niet aanpassen aan het einde van de staaf

• (8) Kan geen knikken toepassen op de staaf

• (16) Kan geen dekking, layer of extra offsets toepassen op de randen van de staaf

• (32) Kan geen vloeiende curven toepassen op staafgeometrie

• (64) Kan buigingen voor staafgeometrie niet berekenen

• (128) Kan buigingen voor staafgeometrie niet berekenen

• (256) Onjuiste eigenschappen splitseroverlapping

• (512) Kan geen lengteaanpassingen toepassen op de gesloten staaf

De fouten 64 en 128 hebben dezelfde foutmelding. Dit zijn verschillende fouten, maar ze hebben allebei betrekking op de buigberekeningen van wapeningsstaven.

• Een nieuw inhoudstype SIMILAR_REBAR_ASSEMBLY kan nu in templates worden gebruikt om informatie over vergelijkbare staafmerken te melden.

• Voorheen gaf het element Nummer in wapeningslabels in tekeningen een onjuiste waarde weer bij spiraalvormige wapeningsstaven. Nu wordt 1 getoond, omdat elke spiraalvormige staaf één entiteit is. Dit is ook in overeenstemming met hoe het attribuut NUMBER in templates werkt.

  Om het aantal rondingen voor een spiraalvormige staaf weer geven, gebruikt u het attribuut ROUNDS dat een decimale waarde weergeeft.
