Andere verbeteringen in tekeningen
Tekla Structures 2025 biedt ook betere prestaties voor het openen van dialoogvensters voor tekeningeigenschappen, gedetailleerde instellingen op objectniveau, tekeningmaatvoering, tekeningopmerkingen en -labels, vergrote afbeeldingen, aanzichten van staafnetten tekenen, labels in doorsneden en details, arceerpatronen en in de 2D-bibliotheek.
Snellere dialoogvensters voor tekeningen
Tekeningaanzichteigenschappen openen aanzienlijk sneller
Het dialoogvenster Aanzichteigenschappen in tekeningen wordt nu in de cache opgeslagen wanneer u het voor het eerst opent. Dit betekent dat het veel sneller wordt geopend wanneer u het in de huidige Tekla Structures-sessie opnieuw opent.
Deze verbetering werd in Tekla Structures 2024 SP2 al geïntroduceerd.
Eigenschappen voor de maatvoeringsvoorwaarden openen aanzienlijk sneller
Het dialoogvenster Eigenschappen maatvoeringsvoorwaarden opent nu ook aanzienlijk sneller.
Knoppen werken correct in op een tabel gebaseerde eigenschappendialoogvensters

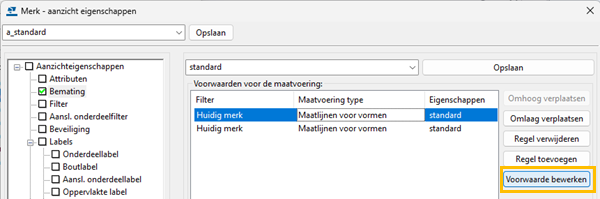

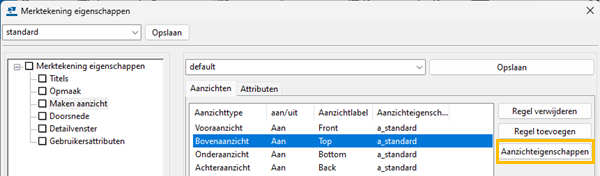

De knoppen die acties uitvoeren op de rijen van eigenschappendialoogvensters gebaseerd op tabellen in tekeningen, zoals de knop Aanzichteigenschappen in het paneel Maken aanzicht in de eigenschappen van onderdeeltekeningen, betontekeningen en merktekeningen, en de knop Voorwaarde bewerken in het paneel Bemating in de tekeningaanzichteigenschappen, werken nu de eerste keer dat u op de knop klikt, ongeacht hoe u een rij in de tabel selecteert. Voorheen moest u vaak twee keer op de knop klikken om deze te laten werken.
Ook zijn de openingsprestaties van alle klassieke eigenschappendialoogvensters in tekeningen verbeterd.
Deze verbetering werd in Tekla Structures 2024 SP4 al geïntroduceerd.
Verbeterde voorwaardevolgorde in gedetailleerde instellingen op objectniveau

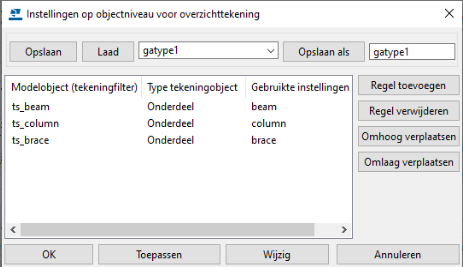

Wanneer u met de knop Regel toevoegen nieuwe regels toevoegt aan een voorwaarde in gedetailleerde objectinstellingen en u een voorwaarde hebt geselecteerd, wordt de nieuwe regel nu ingevoegd na de geselecteerde regel. Vroeger werd de nieuwe voorwaarde altijd toegevoegd als laatste in de voorwaardeset en moest u de regel verplaatsen naar de gewenste positie in de voorwaardeset met de knoppen Omhoog verplaatsen en Omlaag verplaatsen.
Deze verbetering werd in Tekla Structures 2024 SP3 al geïntroduceerd.
Meer informatie over de gedetailleerde objectniveau-instellingen vindt u in Gedetailleerde objectniveau-instellingen maken en toepassen.
Verbeteringen in maatvoering
Gon in hoekmaatvoering gebruiken
U kunt in hoekmaatvoeringen in tekeningen nu gon in plaats van graden gebruiken.
In overzichttekeningen waarin wordt getoond hoe een brug ligt ten opzichte van de weg eronder, is het bijvoorbeeld gebruikelijk om de hoek ertussen weer te geven in gon in plaats van graden.

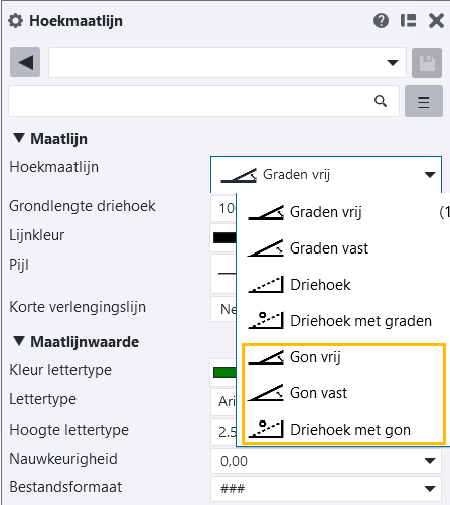

Er zijn nieuwe opties voor gon beschikbaar in het eigenschapsvenster Hoekmaatlijn, de miniwerkbalk, de maatlijneigenschappen van overzichttekeningen en in de oude dialoogvensters voor maatlijneigenschappen:
Gon vrij
Gon vast
Driehoek met gon
Met de nieuwe variabele XS_ANGLE_GRADIAN_SIGN kunt u het gewenste teken voor gon instellen. De standaardwaarde is 'g'. Deze variabele bevindt zich in de categorie Tekeningeigenschappen van het dialoogvenster Variabelen.
Deze verbetering werd in Tekla Structures 2024 SP4 al geïntroduceerd.
Raadpleeg voor meer informatie over maatlijneigenschappen Maatlijneigenschappen.
Symbolen voor pijlen op maatlijnen aanpassen voor radiale maatlijnen
U kunt nu ook uw eigen symbolen voor pijlen op maatlijnen maken voor radiale maatlijnen.
Meer informatie over het aanpassen van de pijlsymbolen voor maatlijnen vindt u in Maatlijnpijlen aanpassen.
Verbeteringen in staafgroepbemating
Associatieve opmerkingen gebruikt in labels
De tool Staafgroepbemating gebruikt nu associatieve opmerkingen bij het maken van labels. De gebruikersattributen in labels van staafgroepmaatlijnen worden nu automatisch bijgewerkt wanneer de modelobjecten waaraan ze zijn gekoppeld worden gewijzigd.
Gelijktekens combineren
Met de nieuwe instelling Gelijktekens combineren op het tabblad Extra labels kunt u nu dubbele labels groeperen tot één label.
Schuine staven in staafsets bematen
U kunt nu schuine staven in staafsets bematen.
Meer informatie over Staafgroepbemating vindt u in Staafgroepbemating.
Betere herkenning van cirkelvormige gaten bij bemating van gaten
De bematingsmethode Maatlijnen voor gaten herkent cirkelvormige gaten nu beter bij op weergave gebaseerde bemating. Nu wordt een reguliere polygoon met minimaal 8 punten beschouwd als een rond gat. Een polygoonsnede met ronde hoekafwerkingen wordt nu bijvoorbeeld herkend als een rond gat.
Meer informatie over op weergave gebaseerde bemating vindt u in Automatische maatlijnen op aanzichtniveau toevoegen.
Verbeteringen in de bemating van oppervlakten
-
Bij bemating op aanzichtniveau ondersteunt de optie Op naam uit Combineer op één lijn nu oppervlakten.
-
In Maatlijnen voor filters kunt u nu alle hoekpunten van een polygone oppervlakte bematen door de optie Alle punten (de laatste optie) in de lijst Maatvoering voor te selecteren.
Verbeteringen in opmerkingen en labels in tekeningen
Associatieve opmerkingen toevoegen met toegepaste waarden
Een nieuw commando voor het toevoegen van associatieve opmerkingen, Met toegepaste waarden, is toegevoegd en in de omgeving Default is het standaard beschikbaar op het lint. Met dit commando kunt u associatieve opmerkingen maken met de waarde die u hebt geselecteerd voor de instelling Lijn in de eigenschappen van associatieve opmerkingen. De andere drie commando's voor associatieve opmerkingen staan het gebruik van een toegepaste waarde voor de instelling Lijn niet toe. Ze gebruiken altijd de vooraf gedefinieerde waarde die voor elk commando is gedefinieerd: Met aanhaallijn, Zonder aanhaallijn of Langs lijn.
Het nieuwe commando Associatieve opmerking met toegepaste waarden toevoegen wordt standaard gebruikt wanneer u het commando Toevoegen associatieve opmerking in het contextmenu of uit de objectlijst van het tekeningeigenschappenvenster selecteert of het commando invoert in Snel starten.
Als het commando Met toegepaste waarden niet op het lint wordt weergegeven, kunt u het toevoegen via de Linteditor.
Deze verbetering werd in Tekla Structures 2024 SP1 al geïntroduceerd.
Meer informatie over associatieve opmerkingen vindt u in Associatieve opmerkingen in tekeningen toevoegen.
Afmetingen labelachtergrond aangepast op labelkader
De labelachtergrond wordt nu aangepast aan de exacte kaderrand wanneer u de optie Ondoorzichtig hebt geselecteerd. Voorheen werd alleen de tekst gemaskeerd.
Nu:
Voorheen:
Raadpleeg Labeleigenschappen voor meer informatie over labeleigenschappen.
Staafgroepmarkering gebruikt associatieve opmerkingen in labels
Staafgroepmarkering gebruikt nu associatieve opmerkingen bij het maken van een label. De gebruikersattributen in de labels van staafgroepen worden nu automatisch bijgewerkt wanneer de modelobjecten waaraan ze zijn gekoppeld worden gewijzigd.
Meer informatie over Staafgroepmarkering vindt u in Wapeningslabels toevoegen met de applicatie Staafgroepmarkering.
Verbeteringen in vergrote afbeeldingen
Nieuwe plaatsingsopties in Staafvergrotingen tekenen
In de applicatie Staafvergrotingen tekenen kunt u nu de buigvormen en opmerkingen plaatsen in het gebied dat u selecteert in de tekening met de nieuwe Positie-optie Aangepaste positie in uitgelijnde blokken. Met deze optie worden de buigvormen en opmerkingen verdeeld over kolommen in het geselecteerde gebied. Alle staven in een kolom worden standaard verticaal uitgelijnd. Om het gebied te selecteren, klikt u op de knop Een blokpositie aanwijzen. Aangepaste positie in uitgelijnde blokken is alleen beschikbaar als u de creatie-optie Vergrote afbeelding en markering staaf hebt geselecteerd. Met deze positie-optie hebt u ook de mogelijkheid om de buigvormen horizontaal te plaatsen door middel van de optie Oriëntatie: Roteer naar horizontaal.
Meer informatie over de applicatie Staafvergrotingen tekenen vindt u in De staafvergrotingen tekenen met de applicatie Staafvergrotingen tekenen.
Vergrote afbeeldingen van staven spiegelen
U kunt nu vergrote afbeeldingen in staaflabels horizontaal of verticaal spiegelen via de eigenschappen voor vergrote afbeeldingen op objectniveau met de nieuwe Spiegelen-opties in de eigenschappen van vergrote afbeeldingen:
Spiegelen is beschikbaar in de modi Eén factor en Twee factoren.
Deze verbetering werd in Tekla Structures 2024 SP1 al geïntroduceerd.
Meer informatie over vergrote afbeeldingen van staven in labels vindt u in Vergrote afbeeldingen toevoegen in staaflabels.
Verbeteringen in het herlabelen van doorsneden en detailvensters

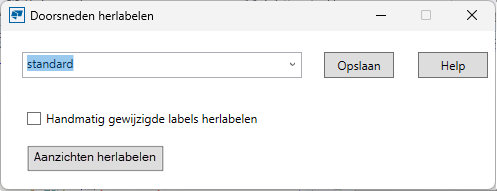

Doorsneden herlabelen en Herlabel detailvensters zijn nu applicaties geworden. Vroeger waren dit macro's, wat enkele beperkingen inhield. Er is een nieuw dialoogvenster voor de applicaties. Hierin kunt u instellingen opslaan en laden en selecteren of u handmatig gewijzigde aanzichtlabels wilt herlabelen. In sommige gevallen werden doorsneden en detailvensters niet correct gelabeld. De aanzichtlabels zijn nu correct.
Meer informatie over het herlabelen van doorsneden en detailvensters vindt u in Tekeningaanzichten wijzigen, rangschikken en uitlijnen.
Verbeteringen in Venster voor wapeningsnetten maken
Meer informatie over het maken van netaanzichten in tekeningen vindt u in Aanzichten voor wapeningsnetten maken.
Een netlabel toevoegen in een aanzicht

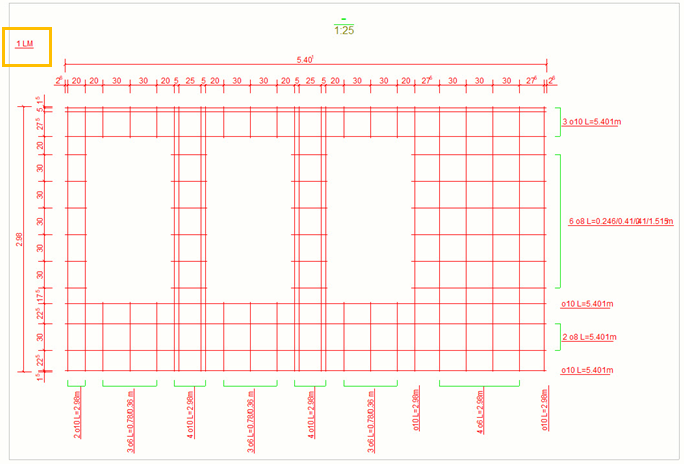

Er is een nieuwe optie, Netlabel, toegevoegd in het dialoogvenster Venster voor wapeningsnetten maken. Daarmee kunt u nu een netlabel toevoegen in de linkerbovenhoek van het aanzicht. De opties zijn Geen en Netpositie. De waarde voor netpositie bestaat uit het netpositienummer (ASSEMBLY.SERIAL_NUMBER) en de merknaam (ASSEMBLY.NAME).
Deze verbetering werd in Tekla Structures 2024 SP1 al geïntroduceerd.
Ondersteuning voor parameters in de commandoregel toegevoegd
U kunt nu de tool Venster voor wapeningsnetten maken uitvoeren vanaf de commandoregel.
Netaanzichten op basis van alle aanzichttypen
U kunt nu netaanzichten maken op basis van elk aanzichttype, niet alleen van voor- en achteraanzichten. U kunt ook netaanzichten maken van vensters in overzichttekeningen.
Locatie van bestand met arceerpatroondefinities gewijzigd
Het bestand met de arceerpatroondefinities hatch_types1.PAT is verplaatst van \common\inp naar \common\system. U kunt daardoor nu eenvoudiger uw eigen configuratiebestand definiëren met XS_SYSTEM, XS_PROJECT of XS_FIRM. De mapzoekvolgorde voor arceerpatronen is nu hetzelfde als voor andere instellingenbestanden: modelmap, XS_PROJECT, XS_FIRM, XS_SYSTEM, XS_INP.
Verbeteringen in de 2D-tekeningenbibliotheek
Meer informatie over de 2D-bibliotheek vindt u in 2D-bibliotheek in tekeningen.
Nieuwe optie om tekst apart te schalen
Met de nieuwe optie Tekst schalen in het menu Opties kunt u de hoogte van het lettertype vergrendelen of verschalen wanneer u de schaal van een detail in de tekening wijzigt.

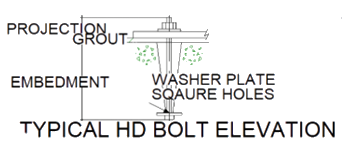

Voor (tekst niet geschaald):

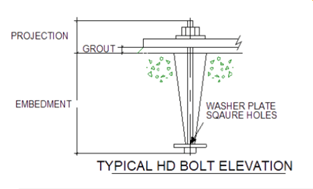

Na (Tekst schalen geselecteerd):
Andere verbeteringen in 2D-details
- Schalen van details werkt nu zoals bedoeld en zoals beschreven in de instructies.
- De detailschaal is nu correct wanneer u een detail invoegt in een bestaand aanzicht of het detail op papier plaatst zonder een nieuw aanzicht te maken.
- Kleuren worden nu correct weergegeven in details.
- Het schalen van labels, maatlijnen, tekst en symbolen werkt nu.
- Afbeeldingen worden nu ondersteund.
- Tekst met opmaak wordt nu ondersteund en het schalen van tekst binnen de vakken met tekst met opmaak werkt nu.
- Problemen met aanhaallijnen van tekst zijn nu opgelost.
- Gebogen maatlijnen in details van de 2D-bibliotheek werken nu correct.
- Een kritieke fout trad op wanneer u het commando Ongedaan maken gebruikte na het commando Lijnen combineren. Dit probleem is nu opgelost.
- Details uit oudere Tekla Structures-versies worden nu correct herkend en veroorzaken geen schalingsproblemen meer.
- De tekstschaal is nu ook correct in oude details.
