U kunt nu een preview van de voorgestelde positienummers bekijken voordat u de nummeringsresultaten toepast op modelobjecten zoals onderdelen, merken en wapeningsobjecten. Zo voorkomt u dat u achteraf veel tijd kwijt bent aan het controleren en herstellen van fouten bij het nummeren, zoals overlappende positienummers. Daarnaast is het eenvoudiger om onbedoelde wijzigingen te detecteren in objecten die al aan een fabriek of bouwplaats zijn geleverd, voordat u de positienummers toewijst.

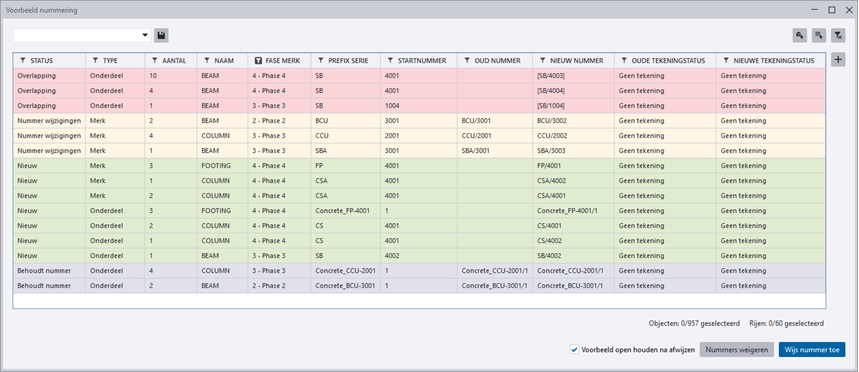

Het nieuwe dialoogvenster Voorbeeld nummering wordt geopend wanneer u in het lint een nummeringscommando start, Gewijzigde objecten nummeren of Reeks van geselecteerde objecten nummeren, of een van de commando's Controleer en repareer > Nummering in het menu Bestand.

Het dialoogvenster Voorbeeld nummering wordt niet geopend wanneer u een model met standaardonderdelen gebruikt of als Synchronisatie met het hoofdmodel (opslaan-nummeren-opslaan) is geselecteerd in het dialoogvenster Nummering instelling.

In het dialoogvenster Voorbeeld nummering kunt u de nummeringsresultaten op verschillende manieren filteren en sorteren. Ook kunt u objecten met overlappende nummers zoeken die u moet herstellen. U kunt dan de voorgestelde nummers accepteren of ze afwijzen en teruggaan om de nummeringsinstellingen en het model waar nodig aan te passen.

Als u de voorgestelde nummers afwijst of de nummering annuleert, wordt het model niet opnieuw geladen, wat tijd bespaart. Automatisch klonen van tekeningen gebeurt ook alleen nadat u de nummeringsresultaten hebt geaccepteerd.

Na het nummeren kunt u nu de werkelijke positienummers van de geselecteerde onderdelen, merken, betonelementen en staafmerken zien in het eigenschappenpaneel naast de serieprefix en het startnummer. Bijvoorbeeld:

Als u in het model meerdere objecten met verschillende positienummers hebt geselecteerd, wordt de tekst Varieert getoond. Een lijst geeft vervolgens ook de verschillende positienummers binnen de selectie weer en tussen haakjes hoeveel objecten die positienummers hebben.

U kunt positienummers uit het eigenschappenvenster selecteren en kopiëren voor later gebruik, bijvoorbeeld om mee te filteren. U kunt echter niet de werkelijke positienummers in het eigenschappenvenster wijzigen, alleen de serieprefixen en startnummers.

Wanneer u het commando Bewerken > Vergelijken > Onderdelen vergelijken of Merken vergelijken gebruikt om modelobjecten te vergelijken, wordt in Tekla Structures een vergelijkingslijst getoond.

De vergelijkingslijst-template TS_Report_Assembly_Comparison.rpt die voor merken wordt gebruikt, is enigszins gewijzigd.

Voor onderdelen is nu een nieuwe template TS_Report_Part_Comparison.rpt voor vergelijkinglijsten beschikbaar.

Als Tekla Structures is geïnstalleerd in de map ..\Program Files, zijn deze templates standaard beschikbaar in de map ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. Indien nodig kunt u de vergelijkingslijst-templates aan uw behoeften aanpassen. Kopieer de templates naar uw project- of bedrijfsmap en wijzig vervolgens de gekopieerde templates waar nodig.

De berichten die in de vergelijkinglijst worden getoond nadat u het commando Onderdelen vergelijken of Merken vergelijken hebt gebruikt, zijn ook verbeterd. De berichten geven u meer informatie over waarom de vergeleken objecten verschillend (of hetzelfde) zijn, of verschillend zijn genummerd.

Deze belangrijke probleemoplossing was al geïntroduceerd in Tekla Structures 2024 SP4.
