De kloonfunctionaliteit is ook verbeterd zodat het nu betere automatische resultaten biedt. Dit helpt u uw productietekeningen stabieler te houden bij projectupdates.

Best overeenkomende tekeningtemplates voor onderdeeltekeningen (W)

Slim maken kan nu ook suggesties geven voor de best overeenkomende tekeningtemplates voor de geselecteerde onderdelen.

Vroeger werd de best overeenkomende tekeningtemplate alleen voorgesteld voor merken en betonelementen.

Best overeenkomende opgeslagen instellingen voor alle productietekeningen (A, C, W)

Slim maken kan nu de best overeenkomende opgeslagen tekeninginstellingen voorstellen voor de geselecteerde onderdelen, merken en betonelementen. Slim maken zoekt eerst naar de best overeenkomende tekeningtemplate. Als er een wordt gevonden, worden de opgeslagen instellingen gebruikt waarmee deze template is gemaakt. Als die niet worden gevonden, worden de best overeenkomende opgeslagen instellingen op basis van de objectnaam gebruikt. Als geen bovenste match wordt gevonden, worden de toegepaste instellingen gebruikt. Naar de opgeslagen instellingen wordt gezocht in de omgevings-, model-, bedrijfs-, project- en bedrijfsmappen.

Vroeger werd alleen de best overeenkomende tekeningtemplate voorgesteld.

Snel tekeningen maken met nieuwe intuïtieve knoppen voor Slim maken

Tekla Structures 2025 biedt een snelle manier om tussen verschillende wijze van genereren te schakelen, wat nodig kan zijn voor verschillende modelobjecten en tekeningtypen. De wijzen van genereren zijn nu direct beschikbaar voor selectie als knoppen in het lintmenu Productietekening maken en in het dialoogvenster Weergave van het gemaakte. Nu kunt u duidelijk de methoden zien die beschikbaar zijn en die u hebt geselecteerd.

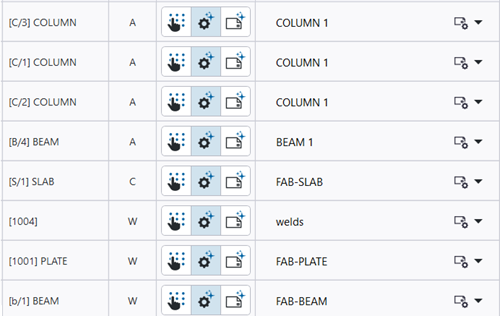

Het vernieuwde lintmenu Productietekening maken met de nieuwe knoppen, de knop Templatesuggestie is standaard ingeschakeld:

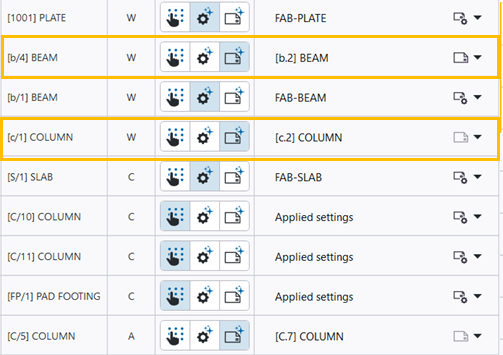

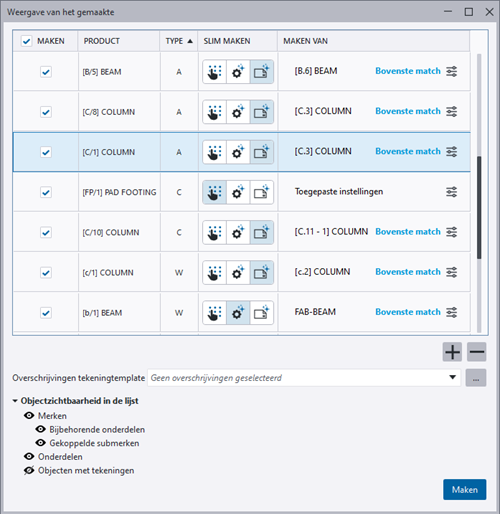

Het nieuwe uiterlijk van het dialoogvenster Weergave van het gemaakte met de nieuwe knoppen:

• Om tekeningen te maken selecteert u de modelobjecten en schakelt u in het lintmenu Productietekening maken Weergave van het gemaakte in en selecteert u de gewenste Slim maken-knop. Klik dan op het commando Productietekening maken. Verfijn uw selectie in het dialoogvenster Weergave van het gemaakte en klik op Maken wanneer u klaar bent.

• Als u de wijze van genereren met Slim maken wilt wijzigen, klikt u op een andere knop in de kolom Slim maken. De selectie in de Maken van kolom wijzigt overeenkomstig en de weergegeven informatie geeft de geselecteerde wijze van genereren aan.

  De kolom Slim maken	De kolom Maken van
  Templatesuggestie	Template drawing name Templatesuggestie zoekt naar de best overeenkomende tekeningtemplate op basis van de geometrie en eigenschappen van het product. Dit is de standaardoptie voor Slim maken. Als een tekening is gemaakt op basis van een tekeningtemplate, wordt in de nieuwe Documentmanager-kolom Kloonbron aangegeven welke tekening is gebruikt als tekeningtemplate.
  Suggestie voor instellingen	Settings file name Suggestie voor instellingen zoekt eerst naar de best overeenkomende tekeningtemplate. Als er een wordt gevonden, worden de opgeslagen instellingen gebruikt waarmee die template is gemaakt. Als die niet worden gevonden, worden de best overeenkomende opgeslagen instellingen op basis van de objectnaam gebruikt.
  Handmatige selectie	Applied settings Handmatige selectie gebruikt standaard de toegepaste instellingen.

• Als er aan het begin van een project geen tekeningtemplates beschikbaar zijn, kunt u Templatesuggestie gebruiken, omdat het systeem automatisch zoekt naar een match voor opgeslagen instellingen als er geen template match beschikbaar is.

  Vroeger kon Slim maken in het begin van het project geen maakbron voorstellen. U moest de broninstellingen handmatig selecteren in de instellingenlijst in het dialoogvenster Weergave van het gemaakte.

• Als geen tekeningtemplate wordt gevonden, zoekt het systeem automatisch naar de best overeenkomende opgeslagen instellingen. Als geen opgeslagen instellingen overeenkomen, worden toegepaste instellingen voorgesteld.

Drie beste overeenkomsten voorgesteld

Slim maken geeft nu maximaal drie best overeenkomende tekeningtemplates en de best overeenkomende opgeslagen instellingen voor de geselecteerde modelobjecten weer.

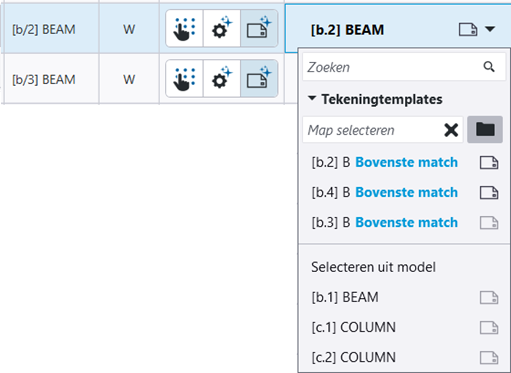

Drie best overeenkomende tekeningtemplates:

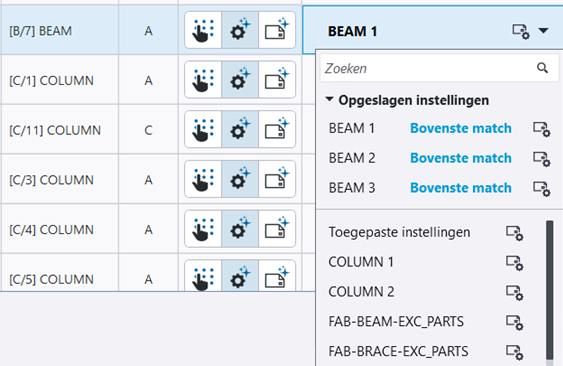

Drie best overeenkomende opgeslagen instellingen:

Vroeger werd alleen één best overeenkomende tekeningtemplate voorgesteld.

Nieuwe tekeningtemplate preview

Met de tekeningtemplate-preview kunt u beter bekijken welke van de voorgestelde tekeningtemplates het beste uw behoeften vervult. Voorwaarde voor het weergeven van de preview is dat u een snapshot van de tekeningtemplate hebt opgeslagen. Previews worden ook weergegeven voor tekeningtemplates in andere modellen. U kunt ook een preview van de tekeningtemplates zien zonder het model te openen.

• Als u de preview wilt weergeven, plaatst u de muisaanwijzer op het pictogram van de tekeningtemplate in de kolom Maken van.
• Om de preview te openen in het snapshotvenster, waar u kunt inzoomen op de preview, klikt u op het pictogram .

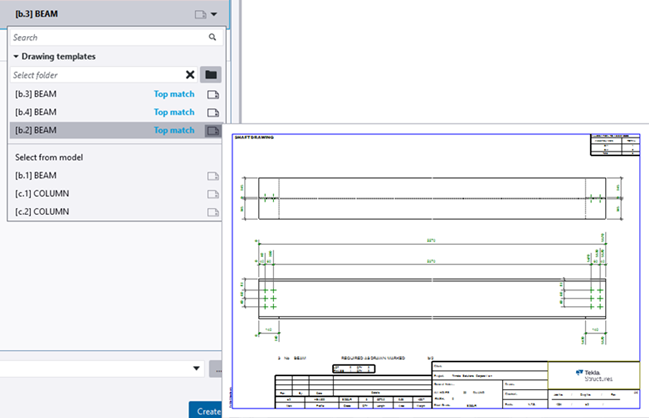

  Preview:

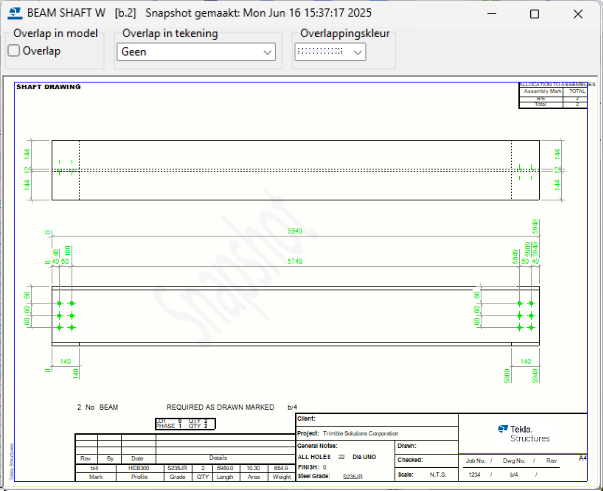

  Venster met snapshot:



U kunt geen preview van instellingenbestanden weergeven, omdat dit geen tekeningen zijn.

Andere verbeteringen in het dialoogvenster Weergave van het gemaakte

• U kunt nu meer modelobjecten toevoegen aan de lijst met objecten wanneer het dialoogvenster Weergave van het gemaakte is geopend. Hiervoor selecteert u de gewenste objecten in het model en klikt u op de nieuwe knop Geselecteerde objecten toevoegen. Voor de nieuwe objecten worden direct opties voorgesteld voor het maken van tekeningen. Als u een object uit de objectenlijst wilt verwijderen, selecteert u de betreffende objectregel en klikt u op de nieuwe knop Verwijderen.

• In het dialoogvenster Weergave van het gemaakte is de knop Maken nu uitgeschakeld als u geen objecten hebt geselecteerd of als uw selecties niet geldig zijn.
• In het dialoogvenster Weergave van het gemaakte is er voor de objecten die al tekeningen hebben nu een statuspictogram in de kolom Maken, plus een tooltip die aangeeft dat de tekening al bestaat.
