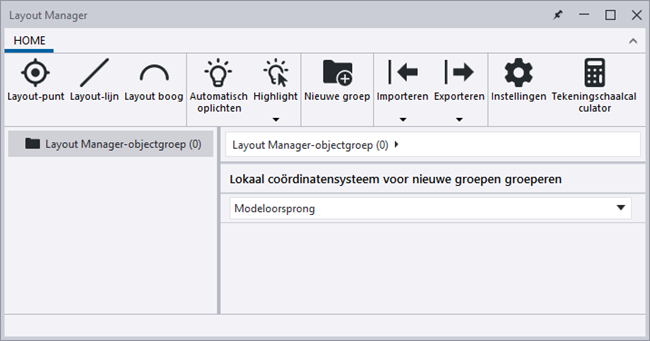

Vernieuwde gebruikersinterface van Layout Manager

De gebruikersinterface van Layout Manager is vernieuwd. In deze nieuwe gebruikersinterface zijn veel verbeteringen doorgevoerd, die u in staat stellen de instellingen aan te passen aan uw projectvereisten. De Layout Manager-gebruikersinterface biedt nu bijvoorbeeld eenvoudige navigatie, intuïtieve linttools en automatische foutafhandeling.

Opmaakpunten, lijnen en bogen maken

U kunt nu opmaakpunten, lijnen en bogen maken met de commando's in het dialoogvenster Layout Manager. Met de commandoknoppen op het lint Layout Manager worden de dialoogvensters geopend waarin u de eigenschappen kunt definiëren.

U kunt nu eenvoudig de standaardgrootte van opmaakpunten, lijnen en bogen in de Layout Manager-instellingen definiëren. Klik in Layout Manager op de knop om de instellingen te openen. Net als vroeger kunt u ook de klasse en de vorm voor punten en de klasse voor lijnen en bogen definiëren. Vroegere heette de eigenschap Klasse in de instellingen Kleur.

Verbeterde groepeerfuncties

Dankzij verbeteringen in de groepeerfuncties kunt u nu opmaakgegevens beter organiseren. De beperking van maximaal 255 groepen werd al verwijderd in Tekla Structures 2024 SP1.

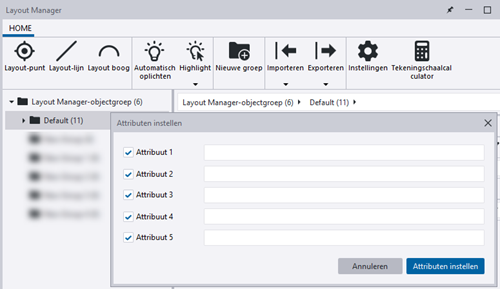

U kunt nu gebruikersattributen toevoegen aan puntengroepen in het nieuwe dialoogvenster Attributen instellen voor eenvoudiger beheer en identificatie op de bouwlocatie. Klik met de rechtermuisknop op een groep in Layout Manager om het dialoogvenster te openen.

Automatische foutdetectie

Wanneer u waarden invoert, wordt nu in Layout Manager automatisch een waarschuwing getoond als de ingevoerde waarde niet geschikt is.

Verbeteringen in import en export

Im- en exportopties voor Trimble Connect

U kunt nu de nieuwe import- en exportcommando's gebruiken om moeiteloos opmaakgegevens over te zetten van en naar Trimble Connect. Zo kunt u naadloos gegevens delen met automatisch up-to-date bestanden. De opmaakgegevens worden geïmporteerd en geëxporteerd in de Trimble FieldLink-bestandsindeling .tflx.

Verbeteringen in de dialoogvensters voor im- en export

De dialoogvensters voor im- en export zijn verbeterd zodat ze over een bredere voorbeeldweergave beschikken, waardoor u eenvoudiger gegevens kunt bekijken en controleren, vooral als u met grotere datasets werkt. Ook is een voortgangsbalk toegevoegd om de status van de gegevensimport en -export te tonen.

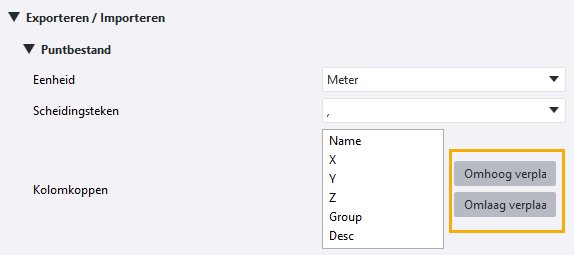

In de Layout Manager-instellingen kunt u nu eenvoudig de volgorde van de kolommen in de dialoogvensters voor im- en export wijzigen.

De dialoogvensters voor im- en export bevatten nu alleen tabbladen met inhoud. Als er bijvoorbeeld geen opmaakbogen zijn, geeft het dialoogvenster geen tabblad voor opmaakbogen weer.

Foutdetectie bij im- en export

Wanneer u probeert een bestand met een verkeerde indeling wilt importeren of exporteren, wordt een foutmelding getoond.
