Automatische splitser

Met deze nieuwe detailcomponent kunt u splitsers genereren die lange staven in stavensets splitsen, zodat de staven de voorraadlengte niet overschrijden.

Onderdeel op ligger (82)

Op het tabblad Configuratie vindt u een nieuwe instelling, Onderdelen uitsnijding in betonelement. Hier kunt u de klasse of de naam van de betonelementonderdelen definiëren die worden vermeden wanneer consoles of uitsparingen door de onderdelen gaan.

Instortvoorzieningen (008)

Op het tabblad Geavanceerd kunt u nu in de instelling Wapening opnemen in zwaartepunt selecteren of het gewicht van de wapening in het betonelement in de zwaartepuntberekening wordt opgenomen.

Randwapening (62)

Op het tabblad Randwapening vindt u een nieuwe instelling waarmee u kunt kiezen of u een groep van meerdere randstaven met een specifieke dekkingsdikte of een enkelvoudige randstaafgroep in het midden van het onderdeel wilt maken.

Sparing met wapening (84)

Op het tabblad Randwapening kunt u nu het maken van randwapening aan elke zijde van het gat apart beheren en de lengte van de staven definiëren.

Maak hoofdwapening (70)

Op het tabblad Parameters kunt u nu door middel van de opties Uitsnijdingen negeren, Uitsnijdingsklasse en Uitsnijdingsnaam definiëren of de staven worden uitgesneden en welke uitsnijdingen worden genegeerd.

Netten, netten op gebied

Op het tabblad Splitsing kunt u nu een nieuwe, niet-symmetrische optie selecteren voor Splitssymmetrie waarmee u de korte balk aan de rechterzijde kunt plaatsen.

Kolomwapening (rechthoekig) (83)

Op het tabblad Staafuiteinden kunt u de knikafmetingen nu afzonderlijk definiëren voor hoekstaven en tussenstaven.

Gewapende betontrap (95)

• Op de tabbladen voor de staven C, D, E, G en K kunt u nu een opmerking en een naam voor de toegevoegde staven definiëren.

• Op het tabblad Staaf H kunt u nu tussenafstanden en de begin-/eindoffsets voor de boven- en onderwapening apart definiëren.

Kolom-balk verbinding (75)

Wanneer u moeren maakt, kunt u nu definiëren of de moer een polygoontype of een liggertype is met een profiel.

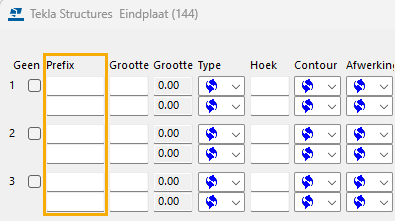

Lasprefixen voor staalcomponenten

U kunt nu lasprefixen definiëren voor lassen boven en onder de lijn in het dialoogvenster Lassen voor staalcomponenten. Vroeger kon u alleen de prefixen definiëren in het eigenschappenvenster.

Momentverbinding nok (106)

U kunt nu galvaniseergaten maken op het tabblad Gaten.

Voetplaat (1004)

Op het tabblad Ankers kunt u nu het merkpositienummer definiëren voor de extra verstevigingsplaat.

Voetplaat (1004), Voetplaat met schotjes (1014), Voetplaat met lijfversteviging (1016), Voetplaat (1042), Voetplaat (1047), Ronde voetplaten (1052), Plaatkolom voetplaat (1068)

• De stortmethode van de ondersabelingsmortel is nu Insitu.

• Op het tabblad Ankers kunt u nu de opening definiëren tussen de voetplaat en de moer of ring die boven de voetplaat is gemaakt.

• Een nieuw ankertype is toegevoegd aan voetplaatcomponenten, waarmee specifieke gebruikersattributen met ankerobjecten of met voetplaatobjecten kunnen worden vermeld. Als u informatie over ankerobjecten van deze voetplaatcomponenten opvraagt, worden de UDA-waarden weergegeven voor: RodSize, RodMaterial en EmbedmentThickness.

Ligger-ligger (129), Ligger-ligger (184), Ligger-ligger (185)

U kunt nu ook aparte lassen voor de schotje en de afschuifklamp gebruiken.

Windverband gebout (11), Buis knoopplaat (20), WVB-knoopplaat L-prof (62)

Op het tabblad Afbeelding kunt u nu de maatlijn van de knoopplaatextensie van het tegenovergestelde vlak definiëren als de knoopplaat door het hoofdonderdeel gaat.

Windverband gebout (11), Kruisende liggers 1 (30), Momentverbinding kolom-ligger (40), Plaatverbinding (77), Eindplaat (101), Eindplaat met compenserende flensplaten (111), Koud gewalste overlap (119), Hoekstaal gebout (141), Hoekstaal gebout, 2 zijden (143), Afschuiving (146)

• Op het tabblad Bouten kunt u nu een opmerking voor bouten definiëren.

• Op de tabbladen Bouten is Boutcommentaar vervangen door Opmerking.

Windverband gebout (196), L-verbinding (175)

• U kunt nu de eigenschap Afwerking definiëren voor alle onderdelen.

• U kunt nu de eigenschap Klasse definiëren voor alle onderdelen.

Moment verbinding gebout (134)

• U kunt nu de eigenschap Afwerking definiëren voor alle onderdelen.

• Op het tabblad Flensplaten kunt u nu in de nieuwe instelling Lasvoorbewerking nodig selecteren of polygone uitsnijdingen voor lasvoorbewerkingen moeten worden gemaakt.

Frame (S6)

U kunt nu op het tabblad Parameters de plaatsing van L-profielen definiëren op een vergelijkbare manier als de plaatsing van diagonalen.

Kooiladder (S60)

• Op het tabblad Korf kunt u nu de lengteprojectie van de verticale staven definiëren wanneer de korf wordt gemaakt met het tredetype links of rechts.

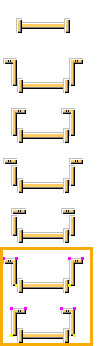

• Op het tabblad Korf vindt u een nieuw O-type hoepel waarmee u hoepels aan de binnenzijde van de trapbomen maakt.



• Op het nieuwe tabblad Ankers kunt u nu definiëren of bouten of gebruikerscomponenten als ankers moeten worden gebruikt.

• Op het tabblad Ondersteuningen kunt u nu selecteren of u ondersteuningen aan de achterzijde wilt maken als polyprofielen.



Hoekstaal gebout (141), Hoekstaal gebout, 2 zijden (143)

U kunt een hoeksteun nu ook maken wanneer de componenten worden gebruikt in verbindingen van het type ligger-ligger.

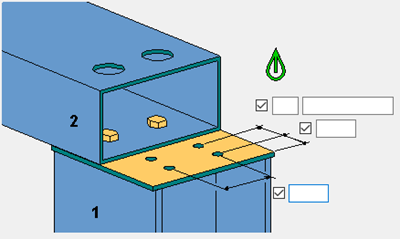

Kokers doorkoppelen (100)

U kunt nu meer dan één rij bouten definiëren.

WVB-knoopplaat L-prof (62), Hoekknooppl. met L-prof (63)

Op het tabblad Wvb verb. kunt u nu het bouthoofdonderdeel van het L profiel of knoopplaat van de plaatverbinding met het windverband definiëren.

Dubbele plaat (1022)

Wanneer u nu 0.0 definieert als de waarde van de gatdiameter op het tabblad Dubbele plaat, wordt geen gat gemaakt.

Eindplaat (29)

U kunt nu galvaniseergaten maken in de eindplaten op het tabblad Gaten.

Eindplaat (101), Eindplaat met compenserende flensplaat (111)

Eindplaat (144)

Op het tabblad Platen kunt u nu definiëren of een plaatconsole wordt gemaakt onder de eindplaat. De plaatconsole wordt gemaakt wanneer u een dikte voor de plaat definieert.

Leuning (1024)

Op het tabblad Onderdelen kunt u nu definiëren of het schopbord wordt gemaakt als plaat of als ligger met een specifiek profiel.

Momentverbinding kolom-ligger (40)

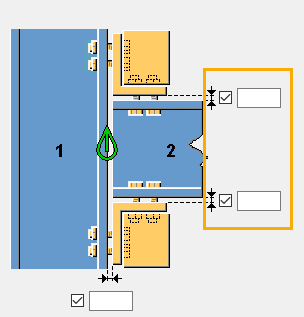

Op het tabblad Extra platen kunt u nu de horizontale offset definiëren van de bovenste en onderste boutplaten aan de linker- en rechterzijde.

Koppelplaten (14)

Op het tabblad Onderdelen kunt u nu in Platen centreren selecteren of platen gecentreerd ten opzichte van de oorsprong van de verbinding worden gemaakt.

2-Ligger op kolom, zijden (162)

Op het tabblad Extra profiel kunt u nu aparte verticale offsets definiëren voor de extra profielplaten aan de linkerzijde en rechterzijde.

Ligger op kolom, type 1 (161), Ligger op kolom, 2 zijden (162)

Op het tabblad Onderdelen kunt u nu definiëren dat schotjes onder de kopplaat worden gemaakt.

Ligger op kolom, type 2 (163)

Op het tabblad Console kunt u nu afschuiningen maken voor de verticale plaat en de afmetingen definiëren, wanneer u hebt geselecteerd dat u de steun wilt maken als twee platen.

JP Full depth Special (185)

Op het tabblad Coup kunt u nu coupplaten maken.

Kooiladder (S35)

Op het tabblad Afbeelding vindt u een nieuw O-type hoepel waarmee u hoepels aan de binnenzijde van de trapbomen maakt.

L-prof voet detail (1020)

Op het tabblad Bouten kunt u nu de doordringlengte van bouten, sleufgaten, het aantal bouten en de boutafstand in de voetplaat definiëren.

L-prof verbinden (175)

Op het tabblad Onderdelen kunt u nu het merkpositienummer en de eigenschap Klasse definiëren voor onderdelen. U kunt de hoekafwerkingen definiëren op het nieuwe tabblad Parameters.

Leuning op meerdere profielen (S84)

Op het tabblad Onderdelen kunt u nu definiëren of het schopbord wordt gemaakt als plaat of als liggerprofiel.

Dubbele plaat (65)

Op het tabblad Parameters kunt u nu afwerkingen maken op alle vier de hoeken van de afschuifklamp.

Regel vlak-vlak (90)

Op het tabblad Parameters kunt u nu selecteren of u de leuning wilt maken als polyprofiel.

Leuning (S77)

• Er is op het tabblad Regels vindt u een nieuwe instelling, Verbindingsdetail. Hierin kunt u aangeven of een verbinding moet worden gemaakt tussen de sluiting en de eerste of laatste baluster.

• Onderbrekingen in de tussenregel bij de eerste en laatste baluster snijden nu slechts één zijde van de baluster.

Ronde eindplaten (124)

• Op het tabblad Parameters kunt u nu verschillende lasopeningen definiëren voor het hoofdonderdeel en het aansluitend onderdeel.



• Op het tabblad Onderdelen kunt u nu ringplaten maken.

Seat Conn Type 1 (52), Seat Conn Type 2 (54), Seat Conn Type 3 (59), Seat Conn Type 4 (57)

Op het tabblad Afbeelding kunt u nu aparte verticale offsets definiëren voor de bovenste en onderste console.

Op het tabblad Bouten AO kunt u nu bouten splitsen in twee boutgroepen. De bouten worden standaard gemaakt als één boutgroep.

Seat type 9 (73)

Op het tabblad Parameters kunt u nu drie verschillende typen kapuitsnijdingen opgeven voor het aansluitende onderdeel.

Kolom - ligger 1 (37), Kolom - doorg. ligger (39)

Op het tabblad Bouten kunt u nu bouten verwijderen.

Plaatverbinding (77)

Het is nu mogelijk om las 8 te gebruiken voor lassen tussen het hoofdonderdeel of aansluitende onderdeel en de interne of externe flensplaten.

Trap (S71)

Het is nu mogelijk om in het bestand steps.dat meer dan één horizontale afstand tussen bouten op te geven. Optie l ondersteunt nu het opgeven van meerdere afstanden tussen vierkante haken.

Baluster trapboom (87), Trapboom voet detail (1039)

Op het tabblad Bouten kunt u nu de boutrichting definiëren.

Balusters (S76)

• U kunt nu balusters maken als gebruikerscomponenten.

• U kunt nu een extra hoogte opgeven voor de eerste baluster. Vroeger werd dezelfde waarde gebruikt voor de eerste en laatste baluster.

Dubbele plaat (1014), Eindplaat met lijfversteviging (1016), Eenvoudige voetplaat 2 (1031), Trapboom detail (1038), Trapboom detail (1039), Voetplaat (1042), Trapboom detail (1043), Oplegplaat (1044), Voetplaat (1047), Ronde voetplaat (1052), Voetplaat (1053), Voetplaat koker (1066), Plaatkolom voetplaat (1068)

Op het tabblad Bouten kunt u nu een opmerking voor bouten definiëren.

Dubbele plaat (27)

• Op het tabblad Parameters kunt u nu de offset van de afschuifklamp vanaf de lijfas van het aansluitende onderdeel en de offset van het schotje vanaf de afschuifklamp definiëren.



• Op het tabblad Onderdelen kunt u nu de hoogte, breedte en klasse van vulplaten definiëren.

Dubbele plaat (27), Kraanbaan console (28), Kolom-ligger (37), Kolom - doorg. ligger (39), Momentverbinding kolom-ligger (40), Dubbele plaat (65), Hoekstaal gebout (141), Eindplaat 2 zijden (142), Eindplaat (144), Schotje (1003)

Voorheen werd de standaardwaarde van de afwerking afgerond op de dichtstbijgelegen 5 mm. Nu wordt de radius van het profiel gebruikt als de standaardwaarde.

Schotjes (1003)

Op het tabblad Onderdelen kunt u nu de eigenschap Afwerking definiëren voor schotjes.

Koud gewalste overlap (119)

• Op het nieuwe tabblad Kop-/voetplaat kunt u nu de hoek definiëren tussen de schotjes aan de rechterkant (boven en onder) en de horizon. Vroeger kon u alleen de hoek voor schotjes aan de onderkant definiëren. In schuine of afgeschuinde situaties kunt u geen hoek definiëren.

• Op het tabblad Afbeelding kunt u nu de plaatbreedte boven en onder definiëren.

Mast 1 diagonaal (87)

Op het tabblad Bouten kunt u nu het gattype en de rotatie van sleufgaten opgeven, en in welk onderdeel sleufgaten worden gemaakt.

Buis kruising (22), Afschuiving (35), Afschuifplaat naar buiskolom (47), Afschuiving samengestelde T (69), Gelast aan bovenflens (147)

Op het tabblad Bouten kunt u nu de boutrichting definiëren.

Buis knoopplaat (20)

• Op het tabblad Wvb verb. . kunt u nu ook afwerkingen maken op de verbindingsplaat, ook aan de zijde van de verbindingsplaat die dichter bij het windverband ligt.



• Op het tabblad Knoopplaat kunt u nu vier afwerkingen maken op de knoopplaat, wanneer de knoopplaat op een kolom wordt gemaakt.

Hoekstaal gebout, 2 zijden (143)

Op het tabblad Onderdelen vindt u nu twee nieuwe typen veiligheidsverbindingen, waarbij de hoek van het hoekstaal wordt afgeschuind.

Eindplaat 2 zijden (142)

Op het tabblad Raveling vindt u een nieuwe optie voor de ravelinggroote: hierbij wordt gemeten vanaf de rand van de flens van de hoofdligger en vanaf de buitenzijde van de bovenflens van de hoofdligger.

Voetplaat (1047)

Op het tabblad Parameters is de optie voor het selecteren tussen bouten of gaten verwijderd.

Oplegplaat (1044)

• Op de tabbladen Schotjes en Schotjes 2 kunt u nu de polygoonrotatie en rotatiehoeken van schotjes definiëren en de vorm en afwerkingstypen van de linker en rechter schotjes apart instellen.

• U kunt nu de eigenschap Klasse definiëren voor alle onderdelen in de component.

• Op het tabblad Ankers kunt u nu de merkprefix en het startnummer van de ankerpositie definiëren.

Voetplaat met lijfversteviging (1016)

Het is nu mogelijk om de onderafwerking op een lijfschotje te maken wanneer het schotje schuin is.

Ligger-ligger gelast (123)

Op het tabblad Afwerkingen vindt u nu een nieuw afwerkingstype voor de afwerking van het lijf van de aansluitende ligger.

Lasvoorbewerking (44)

Op het tabblad Parameters vindt u nu twee nieuwe typen afwerking voor lijfafwerkingen van aansluitende liggers.

Windverband gelast (10)

Op het tabblad Wvb verb. . kunt u nu selecteren of u een afgeronde raveling in de aansluitende onderdelen wilt maken.

Windverband (S55), Windverband verticaal PS (S56)

Op het tabblad Parameters kunt u nu de eigenschap Klasse definiëren voor de subverbindingen die worden gebruikt om diagonale windverbanden en spanten te verbinden.

Houten gordingschoen (15)

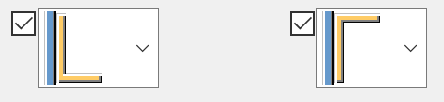

Op het tabblad Onderdelen kunt u nu omgekeerde opties selecteren voor de L-positie om de kortere zijde van de profiel aan het hoofdonderdeel te lassen.

Steun op trapboom (S72), Gezette trede (S73)

U kunt nu de eigenschap Afwerking definiëren voor alle onderdelen.

Boemerang (60)

• U kunt nu las 8 gebruiken om een las te maken tussen de afdichtingsplaat en de knoopplaat.

• Op het tabblad Knoopplaat kunt u nu de speling definiëren tussen de knoopplaat en verbindingsplaten of hoekstalen.



Boemerang met hoekstaal diag. (58), Boemerang - buis diag. (59), Boemerang (60)

Op de tabbladen Knooppl. verb. 1, Knooppl. verb. 2 en Knooppl. bout 1 kunt u nu selecteren of de knoopplaat of het hoekstaal (L-profiel) wordt ingesteld als het hoofdonderdeel van de component voor de bouten.

Z-trede (S74)

U kunt nu de prefix van een tredeprofiel definiëren op het tabblad Z-trede .

Instortvoorzieningen (8)

U kunt nu langere bestandspaden, tot 256 tekens, in het vak Bladeren configuratie bestand op het tabblad Plaatsing invoeren. Voorheen bedroeg de maximale padlengte 80 tekens.

Tekla Structures Service Pack 1

Gewapende betontrap (95)

Het is nu mogelijk om staven Staaf L te gebruiken om alle treden te wapenen die door de component zijn gemaakt. Voorheen kon u maximaal 34 treden wapenen.

Tekla Structures Service Pack 1

Voetplaat (1004), Voetplaat (1042)

Op het tabblad Ankers kunt u nu een klasse voor de mortel opgeven.

Tekla Structures2024 Service Pack 3

Full depth S (185), JP Full depth Special (185)

U kunt nu de onderafwerking van de klampplaat op het tabblad Platen definiëren.

Tekla Structures Service Pack 1

Dubbele plaat (27)

Op het tabblad Onderdelen kunt u nu in de instelling Polygoonlas gebruiken selecteren of een polygoonlas wordt gebruikt wanneer de afstand tussen de boven- of onderzijde van de eindplaat en de liggerflens kleiner is dan 2 mm.

Tekla Structures2024 Service Pack 5

Schotjes (1003)

U kunt nu op het tabblad Parameters selecteren of de component naar invoeronderdelen zoekt die als samenstellingen van gelaste onderdelen zijn gemaakt.

Tekla Structures Service Pack 3

Koud gewalste overlap (119)

• Op het tabblad Afbeelding kunt u nu de grootte van de kraanbaan definiëren als de afstand vanaf de hartlijn van het hoofdonderdeel tot de buitenrand van de eerste eindplaat.

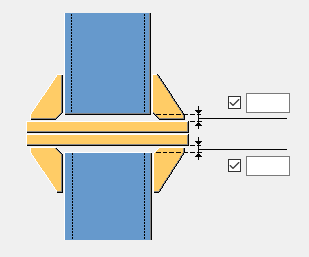

• Op het tabblad Afbeelding kunt u nu de offset van de plaat boven en onder vanaf het lijf van het hoofdonderdeel definiëren.

• U kunt nu de verticale offset van eindplaat 1 definiëren op het tabblad Onderdelen.

Tekla Structures Service Pack 1

Buis knoopplaat (20)

• Op het tabblad Knoopplaat is er een nieuwe instelling voor het maken van afwerkingen. U kunt nu vier afwerkingen maken op de knoopplaat wanneer de knoopplaat tussen de flenzen van het hoofdonderdeel wordt gemaakt. Voorheen kon u twee afwerkingen maken.

• Voorheen werden de afwerkingen op de knoopplaat alleen gemaakt wanneer de verbinding op één aansluitend onderdeel werd gebruikt. Dit probleem is nu opgelost en afwerkingen worden ook voor meer dan één aansluitend onderdeel gemaakt.

Tekla Structures Service Pack 1
