In onze releases van de 2025-versies introduceren we een nieuwe benadering om rekenmodellen te maken in Tekla Structural Designer op basis van modellen die uit Tekla Structures komen. Deze benadering is specifiek bedoeld voor engineers die werken met Tekla Structures voor analyse en ontwerp in de eerste stadia van het ontwerp.

De totale overdracht is gebaseerd op de geometrische onderdeellocatie in Tekla Structures. De integratie gebruikt een op een bestand gebaseerde overdracht. Dat betekent dat Tekla Structural Designer en Tekla Structures zich niet op dezelfde computer hoeven te bevinden.

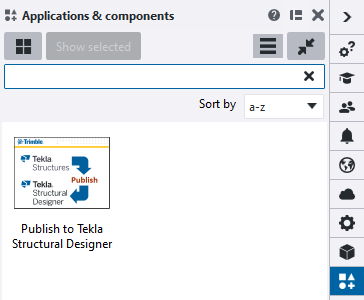

Om het initiële exportproces uit te voeren, gebruikt u de extensie Publiceren naar Tekla Structural Designer, die u kunt downloaden van Tekla Warehouse.

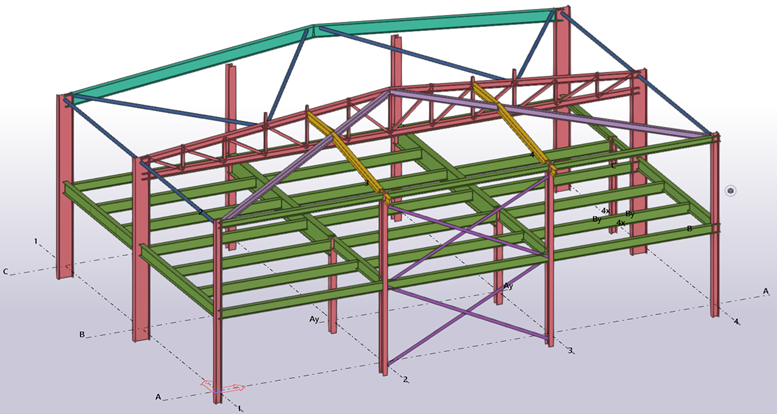

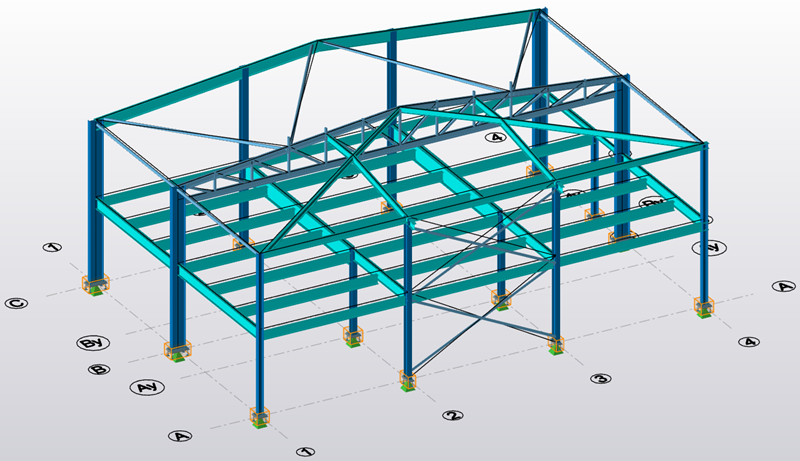

In deze versie ligt de focus op stalen structuren, wat de integratie omvat van belangrijke structurele onderdelen zoals liggers, kolommen en windverbanden.

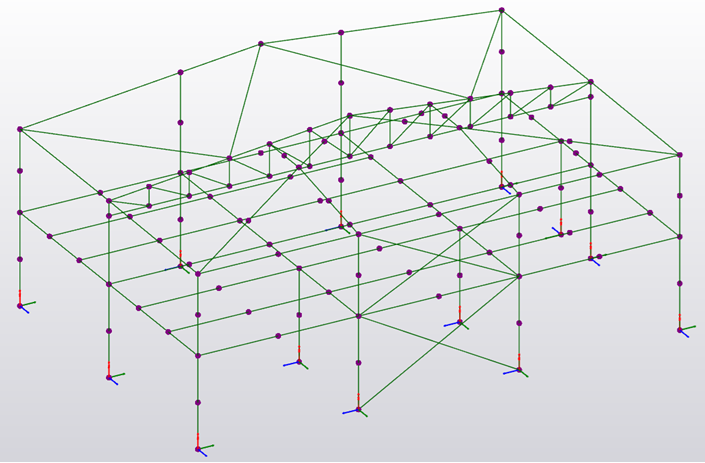

Wanneer u het importeert in Tekla Structural Designer, wordt het rekenmodel gegenereerd en een verbonden, aanpasbaar model gemaakt dat beschikbaar is voor direct gebruik. U hoeft geen voorbereidend werk te doen in Tekla Structures.

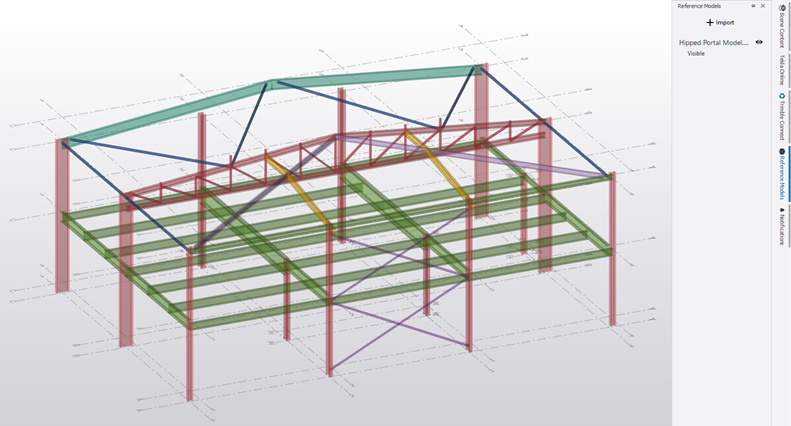

In Tekla Structural Designer is het dankzij het gebruik van referentiemodellen mogelijk een visuele weergave van het BIM-model te krijgen. Deze weergave kan worden gebruikt voor handmatige modelleerprocessen, of als basis voor ons gegenereerde reken- en ontwerpmodel.

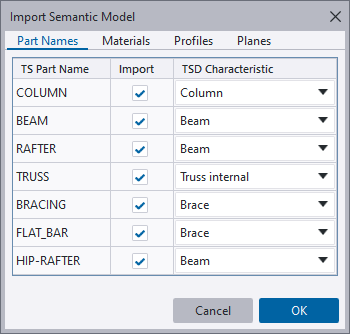

De conversie van onderdeelcategorieën, profielgroottes en materiaalkwaliteiten wordt automatisch voltooid. U kunt filteren op categorieën van onderdeelnamen om te zorgen dat alleen structureel belangrijke onderdelen van het model worden geïmporteerd. De profiel-conversie is gebaseerd op de landinstellingen en de geometrische doorsneden. Dit alles resulteert in een snelle en nauwkeurige overdracht, zonder de noodzaak voor toewijzingsbestanden of handmatige interventie.

Het resultaat is een naadloos integratieproces dat snel en nauwkeurig is en de eisen van de engineer vervult.

Berekening en ontwerp kunnen worden uitgevoerd in Tekla Structural Designer. U kunt ook het gegenereerde rekenmodel exporteren met bestaande oorspronkelijke koppelingen.

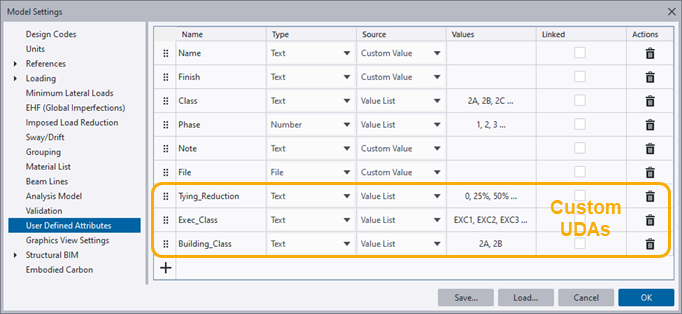

Een verbetering in Tekla Structures 2025 is de mogelijkheid om relevante constructie- en productie-informatie over te dragen. U kunt deze informatie nu integreren als gebruikersattributen (UDA's) van Tekla Structural Designer naar Tekla Structures. Deze verbetering resulteert in betere communicatie en integratie tussen de engineer en de detailtekenaar.

Gegevens die in Tekla Structural Designer zijn opgeslagen in de gebruikersattributen, kunt u nu rechtstreeks importeren in Tekla Structures.

De UDA-informatie kan vervolgens beschikbaar worden gesteld voor het constructie- en productiemodel. Deze workflow omvat ook door de informatie over de gebruikersattributen en kan volledig worden aangepast aan de vereisten van de Tekla Structures-modelleerder.

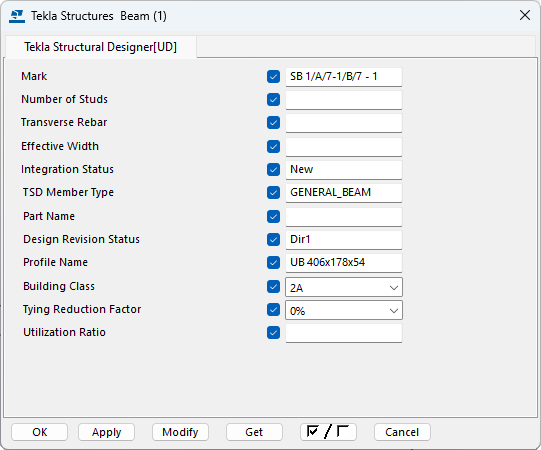

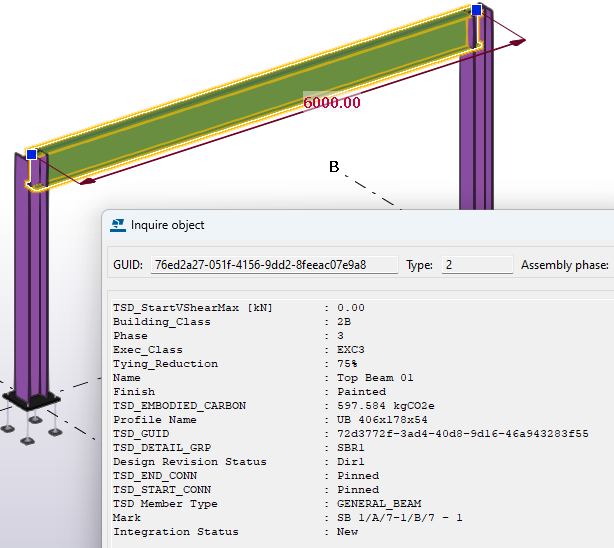

Voor engineers reduceert het geautomatiseerde integratieproces de handmatig herbewerking. Het proces is ook flexibel genoeg om hun algemene projectvereisten te vervullen. Geïntegreerde UDA-gegevens worden automatisch toegewezen aan de geïmporteerde onderdelen en kunnen worden weergegeven met het commando Informatie.

U kunt parameters voor gebruikersattributen, inclusief aangepaste parameters, toevoegen aan het Tekla Structures-bestand objects.inp. Hierdoor zijn de attributen direct zichtbaar in de dialoogvensters met onderdeeleigenschappen en profiteert de detailtekenaar van een flexibele gebruikerservaring.

U kunt deze gegevens vervolgens zo nodig doorgeven naar alle gemaakte documentatie en opnemen in digitale modeloverdrachten.

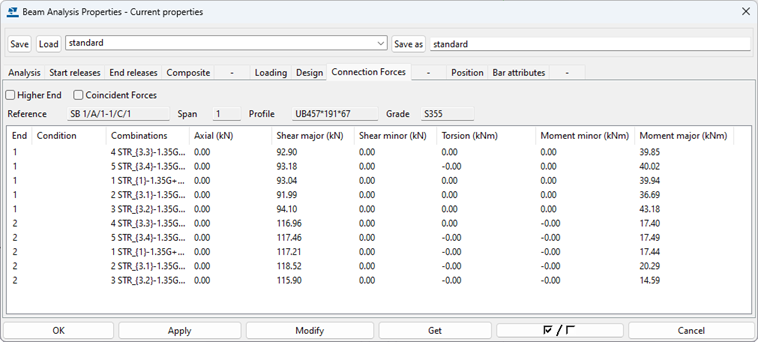

Tekla Structures 2025 is bijgewerkt met enkele belangrijke wijzigingen voor de weergave van verbindingslasten. Verbindingslasten die aan de modeldatabase worden toegevoegd, kunnen worden getoond op het nieuwe tabblad Verbindingslasten of Krachten voetplaat in het dialoogvenster met berekeningseigenschappen van elk onderdeel.

Alle externe ontwikkelaars kunnen deze functionaliteit gebruiken om gegevens over ontwerpkrachten over te dragen naar het Tekla Structures-model, waardoor fundamentele omhulling van krachten en mogelijke overontwerp van berekeningselementen wordt voorkomen. Verbindingslasten zijn opgenomen voor alle geïntegreerde onderdelen, waarmee alle ontwerpvoorbeelden en combinaties zijn afgedekt. Deze verbetering leidt direct tot verbeterde workflows voor het ontwerp van verbindingen.

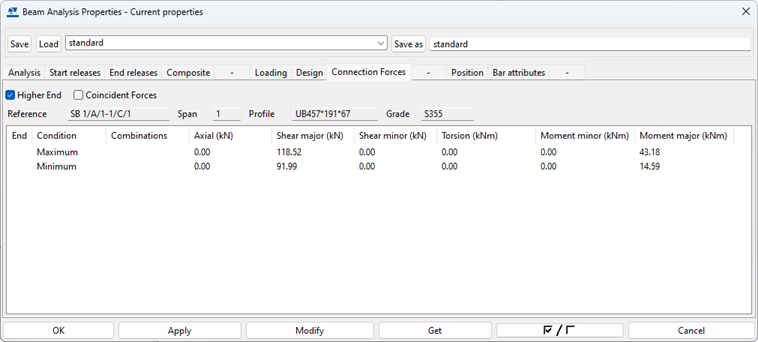

Filter de maximale en minimale verbindingslasten met de snelle en eenvoudig te gebruiken selectievakjes in het dialoogvenster met rekeneigenschappen van het onderdeel.

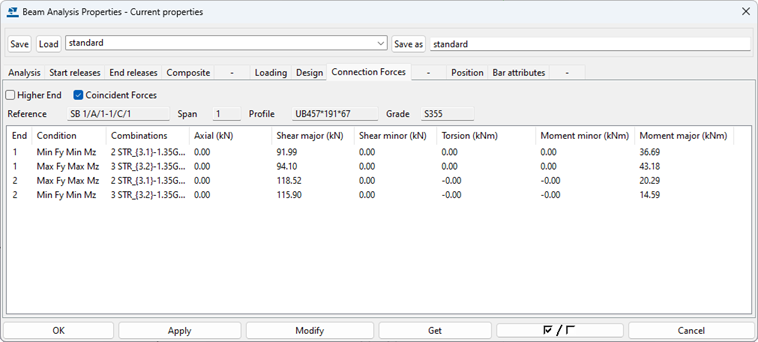

Dit filteren kan verder worden verbeterd door waarden voor samenvallende krachten op te nemen.

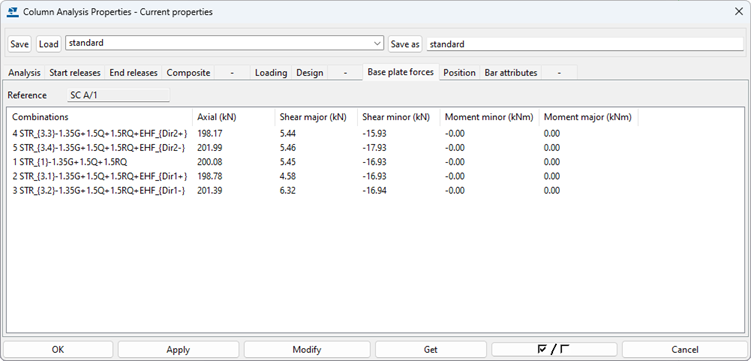

Voor kolomonderdelen worden voetplaatkrachten getoond op het tabblad Krachten voetplaat. Dit levert nauwkeurige waarden op die vereist zijn voor het ontwerp van de verbinding en de fundering.

Verbindingskrachten worden automatisch ingevuld door de import vanuit Tekla Structural Designer. De overdracht dekt alle geïntegreerde onderdelen af uit het Tekla Structural Designer-model en ondersteunt alle berekende lastencombinaties.

Tekla Structures deelt automatisch ontwerpgegevens en verbindingslasten en slaat deze per ontwerp op. Dit is een belangrijk voordeel voor detailtekenaars bij het ontwerpen van verbindingen, doordat het één enkel punt van waarheid biedt voor al deze informatie.
