Met de exportindelingen STEP en IGES zijn de mogelijkheden voor uitwisseling ten behoeve van voor fabrikanten van leuningen en gerelateerde productieprocessen en machinaal computergesteund ontwerp vergroot.

U kunt stalen profielen en gekoppelde verbindingsentiteiten, zoals bouten en lassen, exporteren als merken of losse onderdelen. De geometrie in het Tekla Structures-model wordt met de Open CASCADE-technologie (OCCT) rechtstreeks omgezet in de bestandsindelingen STEP of IGES, zodat geen conversiebestanden nodig zijn.

Meer informatie over de indelingen STEP en IGES vindt u in STEP en IGES.

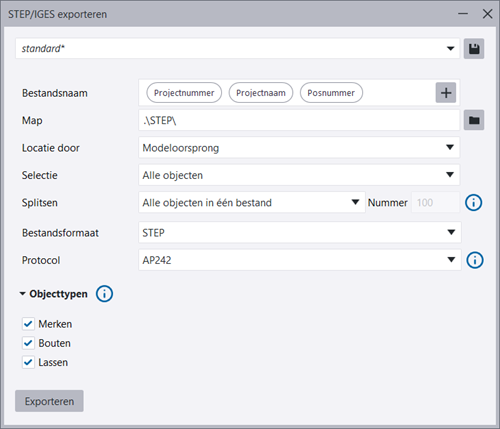

• Om de export te starten, klikt u op het nieuwe commando Bestand > Exporteren > STEP/IGES. Laad alle exportinstellingen die vooraf in uw omgeving zijn gedefinieerd of stel de export in zoals u deze wilt hebben. U kunt alle of geselecteerde objecten ten opzichte van de modeloorsprong exporteren naar de coördinaten van het huidige werkvlak of naar het gedefinieerde basispunt. Als u klaar bent, klik dan op Exporteren. De bestanden worden standaard naar de map \STEP onder de huidige modelmap geëxporteerd.



Vroeger moest u de extensie Multi Converter in Tekla Warehouse of software van derden gebruiken om de geëxporteerde gegevens te converteren naar de STEP- of IGES-indeling. En in software van derden moest u soms ook de geometrie opnieuw modelleren. Het exporteren en opnieuw modelleren kostte veel tijd en de resulterende bestanden konden erg groot zijn.

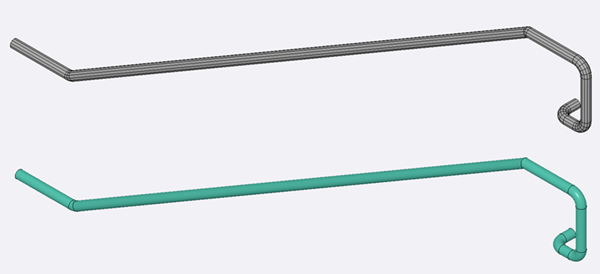

In de onderstaande afbeelding vertegenwoordigt de handregel aan de bovenkant de uitvoer die de extensie Multi Converter heeft gegenereerd. De geometrie van het geëxporteerde object is gefacetteerd en de uitvoer is niet geschikt voor het productieproces van handregels. De handregel onderaan vertegenwoordigt de uitvoer die de STEP/IGES-export heeft gegenereerd. De geëxporteerde objecten hebben een solid geometrie en de uitvoer is geschikt voor het productieproces van handregels.

Namen van exportbestanden definiëren met een template

U kunt de naam van het exportbestand definiëren door de naam rechtstreeks in te voeren in het vak Bestandsnaam, of door te klikken op de Plus-knop en te dubbelklikken op de gewenste bestandsnaamelementen in de lijst met attributen. U kunt een combinatie van tekst en attributen gebruiken. U kunt bestandsnaamelementen ook naar een nieuwe locatie slepen, of elementen verwijderen door deze te selecteren en op Delete op het toetsenbord te drukken of door Delete te selecteren in het contextmenu. U kunt de cursor in het vak verplaatsen met de pijltoetsen en de toetsen Home en End.

Exporteren naar één of meerdere bestanden

Met de optie Splitsen kunt u selecteren of u Alle objecten in één bestand, een Aantal geselecteerde objecten in elk bestand of Één object in elk bestand wilt exporteren. Wanneer u meerdere bestanden exporteert, voegt de exportfunctie een volgnummer toe aan het einde van de bestandsnaam.

Applicatieprotocol voor STEP

Voor STEP-bestanden moet u het juiste applicatieprotocol selecteren: AP203, AP214 of AP242. Welk applicatieprotocol u moet selecteren, is afhankelijk van de software waarmee het bestand wordt geopend. AP203 is het oudste protocol en AP242 het nieuwste.

Objecten opgenomen in de export

U kunt selecteren of u Merken, Bouten of Lassen in de export wilt opnemen. Als u Merken selecteert, worden stalen onderdelen als volledige merken geëxporteerd. Als u het niet selecteert, worden stalen onderdelen geëxporteerd als losse objecten.

Beperkingen bij de STEP/IGES-export

Momenteel worden met de STEP/IGES-export de volgende objecten niet geëxporteerd:

• Objecttypen gerelateerd aan het uitslaan van plaatmetaal, zoals gezette platen en vrijgevormde platen
• Betonnen onderdelen
• Afgeschuinde profielen
• Getordeerde profielen
• Wapening en wapeningsnet
• Lasvoorbewerkingen
• Toegevoegde onderdelen
• Oppervlakte
• Storten
