XS_ANGLE_GRADIAN_SIGN

Met de variabele XS_ANGLE_GRADIAN_SIGN kunt u het gewenste teken voor gon instellen dat wordt gebruikt in hoekmaatvoering in tekeningen. De standaardwaarde is 'g'.

Deze variabele is al geïntroduceerd in Tekla Structures 2024 SP4.

XS_DRAWINGS_LINE_CAP_STYLE

Met de nieuwe variabele XS_DRAWINGS_LINE_CAP_STYLE kunt u de vorm van de lijnuiteinden in PDF-afdrukken aanpassen door de stijl van de lijnuiteinden te definiëren.

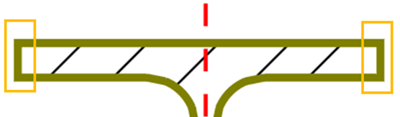

Waarde 0:

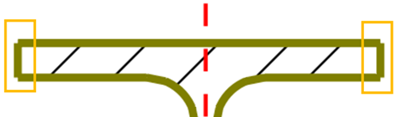

Waarde 1:

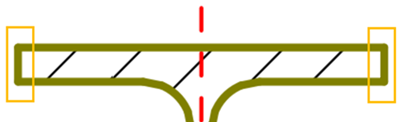

Waarde 2:

Deze variabele is al geïntroduceerd in Tekla Structures 2024 SP4.

XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW

Met de variabele XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW kunt u instellen of het venster met de commandoprompt wordt weergegeven wanneer u een systeemcomponent in het model toevoegt of wijzigt. Het commandopromptvenster geeft informatie weer over het toevoegen of wijzigen van de component. Stel de variabele in op TRUE om het venster te openen. De standaardwaarde is FALSE.

XS_ENABLE_US_SURVEY_UNIT

Stel de variabele XS_ENABLE_US_SURVEY_UNIT in op TRUE om het meetsysteem in het model te wijzigen van internationale/Engelse voet naar U.S. Survey feet. De standaardwaarde is FALSE.

XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI

Als u het bestand Bypass.ini gebruikt om het Tekla Structures-opstartscherm te omzeilen, moet u de variabele XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI instellen op TRUE om foutmeldingen weer te geven die betrekking hebben op het verkrijgen van een licentie.

Stel de variabele XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI=TRUE in het bestand teklastructures.ini of env_<environment>.in in.

XS_TSEP_TO_BE_INSTALLED_ORG_DIR

Met de variabele XS_TSEP_TO_BE_INSTALLED_ORG_DIR in het bestand user.ini kunt u de locatie definiëren van .tsep-bestanden die automatisch moeten worden geïnstalleerd. Uw Tekla Structures beheert deze map en de inhoud ervan.

Nieuwe optie voor het opmaken van positienummers van wapening

U kunt nu een nieuwe opmaakoptie, %REBAR_SEQ_POS%, gebruiken met de volgende variabelen om volgordenummers van wapening weer te geven:

• XS_REBAR_POSITION_NUMBER_FORMAT_STRING

• XS_REBARSET_TAPERED_REBAR_POSITION_NUMBER_FORMAT_STRING

• XS_REBARSET_TAPERED_GROUP_POSITION_NUMBER_FORMAT_STRING

XS_​DO_​NOT_​CREATE_​ASSEMBLY_​DRAWINGS_​FOR_​LOOSE_​PARTS

Wanneer u nu de variabele XS_DO_NOT_CREATE_ASSEMBLY_DRAWINGS_FOR_LOOSE_PARTS instelt op TRUE, worden merken met slechts één onderdeel maar waaraan wapening, werkplaatsbouten of deuvels zijn bevestigd als losse onderdelen, niet langer meegenomen. Als u vroeger deze variabele instelde op TRUE, was het niet mogelijk om bijvoorbeeld een merktekening voor voetplaten met deuvels te maken. U kunt nu merktekeningen maken voor deze merken.

XS_​REBARSET_​SHOW_​MODIFIERS_​CREATED_​BY_​COMPONENTS

De standaardwaarde van deze variabele is nu gewijzigd van FALSE in TRUE.

XSR_​DISABLE_​ASSEMBLY_​UDA_​INHERITANCE

Vroeger gebruikte de IFC4-export altijd de UDA-waarde van de hoofdonderdeel van het merk, als deze niet was gedefinieerd voor het merk. Nu kunt u deze functionaliteit uitschakelen met de variabele XSR_DISABLE_ASSEMBLY_UDA_INHERITANCE. Als u de variabele instelt op TRUE en als de UDA niet is ingesteld op het niveau van het merk, blijft de UDA leeg of wordt de standaardwaarde van het niveau van het merk gebruikt. Als u deze instelt op FALSE, wordt de UDA overgenomen van de hoofdonderdeel.

XS_​USE_​INTEGRATED_​BUILDING_​HIERARCHIES

De standaardwaarde van deze variabele is nu gewijzigd van FALSE in TRUE.

XS_MODEL_TEMPLATE_DIRECTORY

U kunt nu meerdere mappaden instellen voor XS_MODEL_TEMPLATE_DIRECTORY.

XS_​DO_​NOT_​CLIP_​NATIVE_​OBJECTS_​WITH_​CLIP_​PLANE

Deze variabele is nu vervangen door het commando Alleen referentie-objecten knippen in Venster > Bijsnijden.

XS_​CONNECT_​UPLOAD_​MODEL_​FOLDER and XS_​UPLOAD_​SHARED_​MODEL_​TO_​CONNECT

Deze variabelen zijn nu vervangen door de Modelinstellingen uploaden in Bestand > Trimble Connect.
