Tekla Structures 2025 SP3

De nieuwste installatieprogramma's voor Service Packs en bijgewerkte omgevingen van Tekla Structures zijn beschikbaar via Trimble Downloads.

Tekla Structures downloaden

De periode voor automatisch opslaan wordt opnieuw ingesteld wanneer het model wordt opgeslagen

Voorheen werd het model soms toevallig automatisch opgeslagen nadat het was opgeslagen. De periode voor automatisch opslaan wordt nu gereset wanneer het model wordt opgeslagen, dus de autosave gebeurt niet direct nadat het model is opgeslagen.

TTSD-66612

Verbeterde triangulatie van boven- en ondervlakken van platen

Er is een probleem opgelost waarbij platen met een offset Dz1 of Dz2 op hoekafwerkingen onjuiste solide geometrie konden produceren als gevolg van een niet-overeenkomende triangulatie tussen de boven- en ondervlakken. Deze inconsistentie leidde tot onnauwkeurige geometrie die kon doorwerken naar downstreamprocessen, inclusief volumeberekening en het genereren van storteenheden. De triangulatie van de vlakken wordt nu consistent gespiegeld, wat betrouwbare geometrie en nauwkeurige volumeberekening waarborgt.

TTSD-47057

Nieuw in Tekla PowerFab Connector

Gebruikersattributen exporteren

Het exporteren van gebruikersattributen van rapporten naar Tekla PowerFab is nu mogelijk.

TTSD-69775

Probleem met indienen bij Tekla PowerFab opgelost

Voorheen kon de gebruiker het inleverpakket niet importeren in Tekla PowerFab, omdat het tekeningnummer niet juist werd geëxporteerd vanuit Tekla Structures. Het nummer van de overzichttekening en de PDF-naam van de tekening worden nu juist geëxporteerd.

TTSD-70668, TTSD-70754

Nieuw in AI Cloud-productietekeningen (Preview)

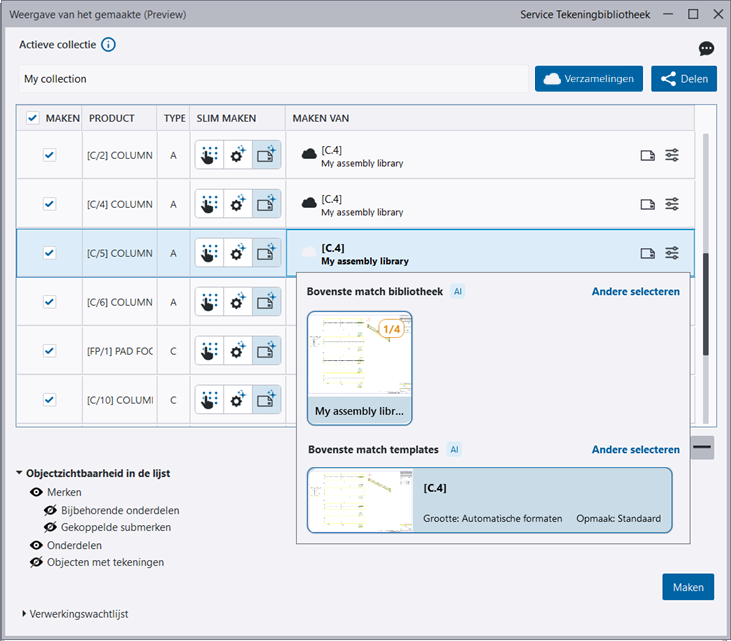

Enkele kolom voor het selecteren van bibliotheek en template of het instellingenbestand van de template en andere verbeteringen aan de Weergave van het gemaakte

Zowel de bibliotheek als de template of het instellingenbestand kunnen nu worden geselecteerd van de template in het Maken van kolom. De voorgestelde template of het voorgestelde instellingenbestand wordt eerst weergegeven, bijvoorbeeld [BA.120], en de bibliotheek met de template of het instellingenbestand wordt daaronder aangegeven, bijvoorbeeld [BA]-[BEAM]. Voorheen waren er aparte kolommen voor het selecteren van de bibliotheek en het template- of instellingenbestand.
Als u over het voorbeeldpictogram beweegt, wordt een voorbeeld van de template weergegeven en als u op het pictogram klikt, wordt het dialoogvenster in de Eigenschappen van tekeningbibliotheek bewerkingsmodus geopend.
Klik om meer informatie over de voorgestelde bibliotheek en de instellingen van de template of het instellingenbestand van de template weer te geven of om uw selectie te wijzigen. Er zijn twee secties met kleine voorbeelden, één voor de bibliotheek en één voor de template of het instellingenbestand.
- Het label geeft aan dat de best overeenkomende bibliotheek of template of instellingenbestand door AI wordt voorgesteld.
- Voor voorgestelde bibliotheken worden het aantal tekeningen dat up-to-date is en het aantal tekeningen in de bibliotheek weergegeven, bijvoorbeeld 324/324. Klik Andere selecteren om een andere bibliotheek te selecteren.
- Bij voorgestelde templates wordt de tekeningnaam weergegeven. Bij de voorgestelde instellingenbestanden van een template wordt de naam van het instellingenbestand weergegeven in de volgende indeling: template_name - settings_file_name, bijvoorbeeld [B.4] - LIGGER 1. Daarnaast worden de informatie over de tekeningopmaak en het formaat gegeven. Klikken op Andere selecteren opent het dialoogvenster Eigenschappen van tekeningbibliotheek in de selectiemodus en u kunt een andere template of ander instellingenbestand selecteren. Er is een nieuwe kolom Instellingenbestand toegevoegd aan de tekeningenlijst om aan te geven welk instellingenbestand is gekoppeld aan elke template.
Als de/het best overeenkomende bibliotheek, template of instellingenbestand niet kan worden gevonden, wordt er een melding weergegeven op de objectregel en kunt u een andere optie voor het maken van een tekening handmatig selecteren.
Als er nu al een tekening voor het geselecteerde object bestaat, wordt er een melding op de objectregel weergegeven en de regel wordt weergegeven met een grijze achtergrond. U kunt de uitgeschakelde regels nog steeds selecteren om de objecten in het model te markeren en de objecten uit het dialoogvenster te verwijderen.
Als de knop Min in het dialoogvenster Weergave van het gemaakte wordt uitgeschakeld , dan wordt er nu een tooltip weergegeven die u vertelt hoe u de knop kunt activeren.

TTSD-70123, TTSD-70615, TTSD-70637, TTSD-70506, TTSD-69315

Tekeningen toevoegen aan verzameling - knopnamen uniformeren

De knop OK in de verwerkingswachtrij die wordt weergegeven bij het toevoegen van tekeningen aan de actieve verzameling en het classificeren van tekeningen, is hernoemd naar Accepteren. Deze wijziging verzekert consistentie met de knop met dezelfde functionaliteit in het dialoogvenster Classificatie herzien.

TTSD-62249

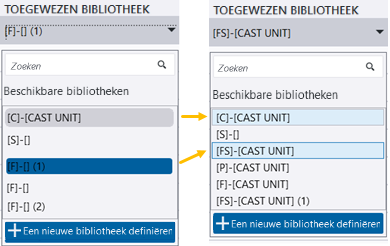

Verbeterde bibliotheekselectie

Het selecteren van een nieuwe bibliotheek in de Toegewezen bibliotheek kolom van het Classificatie herzien dialoogvenster is nu eenvoudiger vanwege de nieuwe kleuren. Als u de muisaanwijzer over een bibliotheek beweegt, wordt de bibliotheek in lichtblauw weergegeven en wanneer u een bibliotheek selecteert, wordt deze lichtblauw met een donkerder blauw kader weergegeven. Voorheen werd de tekst moeilijk leesbaar door de donkerblauwe achtergrond van de geselecteerde bibliotheek.

TTSD-70518

Bibliotheken samenvoegen...

Wanneer u meerdere bibliotheken samenvoegt, geeft het bevestigingsbericht nu duidelijk alle bibliotheken weer die u voor samenvoegen hebt geselecteerd. Voorheen werd slechts één bibliotheek weergegeven, zelfs als u meerdere bibliotheken had geselecteerd.

TTSD-61928

Nieuw beschrijvingsveld in het dialoogvenster Dupliceren verzameling

Er is een nieuw beschrijvingsveld toegevoegd in het Verzameling dupliceren dialoogvenster, dat vooraf is gevuld met de beschrijving van de oorspronkelijke verzameling. Als er geen vorige beschrijving is, is er een tijdelijke aanduiding: 'Voer een beschrijving voor deze verzameling in.'

TTSD-69183

Andere correcties in de functionaliteit van AI cloud productietekeningen

Als u voorheen productietekeningen maakte met het commando AI Cloud-productietekeningen, werden alle associatieve opmerkingen gemarkeerd als gewijzigd, als ze onderdeelpositiegegevens of andere gegevens bevatten die moesten worden bijgewerkt tussen de gebruikte template en het doelsamenstel. Dit probleem is nu opgelost.

TTSD-70285
Wanneer u voorheen tekeningen maakte met de best overeenkomende optie voor opgeslagen instellingen, werden overschrijvingen van de opmaak die in de bibliotheek was gedefinieerd niet toegepast op de gemaakte tekeningen. Nu worden opmaakoverschrijvingen ook op de tekeningen toegepast wanneer de best overeenkomende opgeslagen instellingen worden gebruikt.

TTSD-69850
Sorteersymbolen ontbraken voorheen in de kolommen van de tekeningenlijst in het Eigenschappen van tekeningbibliotheek dialoogvenster. Hoewel de kolommen correct sorteerden, waren de symbolen niet zichtbaar. Dit probleem is opgelost en de sorteersymbolen zijn nu beschikbaar.

TTSD-66057

Oplossingen

Nummer defect	Ontwikkelingsgebied	Beschrijving
TSAC-8213	Concrete components	Rectangular column reinforcement (83): On the Rebar assembly tab, there is now a new setting, Align rebar assembly coordinate system. Select Yes to align the rebar assembly coordinate system with the component coordinate system.
TSAC-8255	Concrete components	Edge and corner reinforcement (62): The execution time of the component on large slabs with a lot of holes has now been significantly reduced.
TSAC-8917	Concrete components	Braced girders (88, 89): On the Picture tab, you can now select a new girder type with automatic wave length within a defined range and a new type of side bar geometry. You can also select a profile for the top straight rebar and extra positioning. In addition, some girder types have been improved to have new front view options to define width and height dimensions.
TSAC-8958	Concrete components	3D cut (10): Previously, modifying the component by changing the cut type did not always work correctly. The No cut option worked properly only if used when creating the component. This issue has now been fixed.
TSAC-9074	Concrete components	Braced girder (88), (89): On the Picture tab, there is now a new option, Align rebar assembly coordinate system. Select Yes to align the rebar assembly coordinate system with the component coordinate system.
TSAC-9168	Concrete components	The Auto splitter component previously did not split all the bars in a curved beam. This issue has now been fixed.
TSAC-9188	Concrete components	Edge and corner reinforcement (62): Previously, horizontal and vertical stirrups were not created with a combination of Exact spacing values distribution method and long edges. This issue has now been fixed.
TSAC-9212	Concrete components	Floor layout: Negative values now work in offsets for automatically cut objects.
TSAC-9213	Concrete components	Floor layout: When working with diagonal cuts, Floor layout now uses the default offset value at a selected floor boundary when you clear the offset value in the contextual toolbar and click the check mark button.
TSAC-9297	Concrete components	Sandwich wall window: Previously, the component created parts that had 0 volume. These parts are now removed from the model.
TSAC-9245	Steel components	Rail connection (70): Previously, notches on secondary parts were created incorrectly. This issue has now been fixed.
TSAC-9248	Steel components	Seat det type 1 (1033): Previously, welds were not correctly applied in some cases. This issue has now been fixed.
TSAC-9325	Steel components	Bolted gusset (11): Previously, when the gusset plate ran through the main part, the cut was created with an incorrect shape in some cases. This issue has now been fixed.
TSAC-9341	Steel components	Stub connection (119): Previously, the top and bottom plate chamfer dimensions were incorrectly applied in the component. This issue has now been fixed.
TSAC-9346	Steel components	Railings (S77): Previously, the number of stanchions affected the calculation of railing height. This issue has now been fixed.
TSAC-9348	Steel components	Base plate (1004): Previously, the leveling plate was created in an incorrect position in some cases. This issue has now been fixed.
TSAC-9361	Steel components	Simple base plate (55): Previously, stiffener chamfer dimensions were incorrectly applied in the component. This issue has now been fixed.
TSAC-9366	Steel components	Ayrshire File transfer (92): Previously, the CAM data was incorrectly using the label PURLIN in the ProductType for all Zed and Zeta sections.
TTSD-69924	Import, export, interoperability	Trimble Connect: Various issues regarding the handling of the default upload folder in the Upload model settings dialog have now been fixed.
TTSD-69976	Import, export, interoperability	IFC4 export: Previously, the export of pour objects or pour units failed when you selected the Selected object option. If you selected All objects, the concrete parts forming the pour objects were also exported. These issues have now been fixed.
TPLED-372	Templates and reports	Attributes in templates: Sometimes the ROW_IN_PAGE attribute did not work correctly in row rules. This issue has now been fixed.
TPLED-374	Templates and reports	Template Editor: Page breaks were not prevented even though the Use page breaks when height is exceeded option was not selected in the template page properties. This issue has now been fixed.
TTSD-67031	Templates and reports	Pull-out pictures in HTML reports: HTML reports did not show tapered bars in rebar groups in pull-out pictures properly. This issue has now been fixed.
TTSD-68014	Templates and reports	Template Editor: Using the fvf function in reports and drawing templates, a file that worked with spaces in names in Tekla Structures 2022 no longer worked in the latest Tekla Structures versions. This issue has now been fixed.
TTSD-69383	Templates and reports	Pull-out picture dimensions: Previously, in .html reports, pull-out picture dimensions were missing. This issue has now been fixed.
TTSD-69963	Templates and reports	Template Editor: Previously, color indexes were imported as RGB values during the DWG import. Now they are imported as color indexes, which is the correct way. As a result, black color (RGB 0,0,0) is converted to white when black drawing background is in use.
TTSD-70321	Templates and reports	Template Editor: Sometimes the symbol size was incorrect in marks when the symbol was included in a mark template. This issue has now been fixed.
TTSD-70443	Templates and reports	Sometimes, when the regional setting Language for non-Unicode programs in Windows was set to Turkish, templates failed to load. This issue has now been fixed.
TTSD-70453	Templates and reports	Template Editor: Formulas and rules failed when they used the word "IF" that was not part of the actual if-then-else clause. This issue has now been fixed.
TTSD-70660	Templates and reports	Previously, the GetAt() function returned "0" as output even though the value of the argument for it was undefined. It should have returned an empty string. This issue has now been fixed.
TTSD-70768	Templates and reports	Previously, symbols were not printed. This issue has now been fixed.
TTSD-68903	Drawings	Annotations: It was sometimes very slow to select and move a large number of annotations that contain a template with custom properties. The performance has now been improved, and selecting and moving annotations is faster.
TTSD-70386	Drawings	Drawing hatches: Selecting a hatch for a drawing sketch object, such as a rectangle, did not always work. This issue has now been fixed.
TTSD-70505	Drawings	Previously, in specific cases when a drawing was missing the relation to its main part in the model, and you had a complex value for the advanced option XS_SINGLE_PART_DRAWING_VIEW_TITLE, a Tekla Structures application error could occur. This issue has now been fixed.
TTSD-67527	Tekla Model Sharing	Tekla Model Sharing: When the model is shared for the first time, the Description property of a shared model now uses by default the description entered in the Project properties.
TSAC-9285	Reinforcement	Rebar sets: The performance of large rebar sets containing multiple coupler or anchor components has been significantly improved.
TTSD-70590	Reinforcement	Rebar shape manager: Tekla Structures now correctly reads valid `RebarShapeRules.xml` rule files from the model, project, firm, and system folders, in that order.
TTSD-24071	Modeling	Curved items, such as ramps, no longer display graphical issues when they are native objects or reference objects.
TTSD-51268	Modeling	Filtering: When the Select from model or Multi-select from model option is used with the Template category and with property definitions for `MATERIAL`, such as `MATERIAL.STRENGTH_CLASS`, the values are now shown also for pour objects and pour units.
TTSD-59964	Modeling	Fillet edges are now displayed with improved performance. You can control the showing and hiding of the edges through the settings.
TTSD-64758	Modeling	Area selection from left to right does not select the underlying part anymore if the whole part is not included in the area selection.
TTSD-68312	Modeling	Small or thin objects no longer appear overly bright when zooming out in rendered model views.
TTSD-69712	Modeling	Previously, workplane related template attributes were not working in model view filters and selection filters. This has now been fixed.
TTSD-69974	Modeling	Previously, the Building hierarchy commands for manual assignment of assemblies were not always shown on the context menu when they should have been shown. This issue has now been fixed.
TTSD-70422	Modeling	Previously, the contextual toolbar for parts sometimes did not display the dropdown for material. This has now been fixed.
TTSD-70438	Modeling	Previously, the middle height of some profiles was not calculated correctly. The middle height is now calculated correctly.
TTSD-70578	Modeling	Previously, in certain cases, clicking too quickly when switching between model and drawing could cause old property dialogs to appear. This has now been fixed.
TTSD-70411	Installation	Before, the TSEP installer did not allow different extensions with the same name to be installed at the same time. Now, the TSEP installer decides based on the upgrade code whether it can install and upgrade extensions.
TTSD-70139	Core	Previously, Tekla Structures might have stopped working unexpectedly when you closed and reopened a plugin component dialog. This has now been fixed.
TTSD-70764	Tools and components	Earlier, clicking the Create button in a component dialog did not work correctly after you had selected another component of the same class in the Applications & components catalog and created it in the model. Clicking the Create button started the command of the component you just created instead of the component where you clicked the Create button. This issue has now been fixed.
TTSD-69756	Import, export, interoperability (steel)	DSTV to DXF Converter: Previously, the Number of decimals setting affected all double values including arc curve parameters. Particularly with small values, lines could be exported instead of arcs. Also, arc angles could be inaccurate causing offsets in the contour. Now, the arc bulge and angle parameters ignore the Number of decimals setting and arcs are exported with proper precision.
TTSD-69775	Import, export, interoperability (steel)	Exporting UDAs from reports is now possible.
TTSD-70130	Import, export, interoperability (steel)	When exporting a Drawings for external approval package or a Fabrication package, the .trb file name is now the Tekla Structures model project name.
TSAC-9273	Import, export, interoperability (concrete)	Export Unitechnik (79): On the SLABDATE block data specification tab, you can now specify the type of the Slab area for the export. The options are Gross area, Net area with cutouts, Net area without cutouts, and Template.
