Tekla Structures 2025 SP2

De nieuwste installatieprogramma's voor Service Packs en bijgewerkte omgevingen van Tekla Structures zijn beschikbaar via Trimble Downloads.

Downloaden Tekla Structures

Verbeteringen in filterbare vervolgkeuzelijsten

Zoeken naar instellingenbestanden of eigenschappenbestanden in de vervolgkeuzelijsten in het eigenschappenpaneel en in verschillende dialoogvensters is nu verbeterd: het invoeren van elke waarde die overeenkomt met enig onderdeel van de bestandsnaam wordt als een zoekresultaat beschouwd.

TTSD-67211, TTSD-67294, TTSD-67221, TTSD-67240
Met de filterbare vervolgkeuzelijsten in het eigenschappenpaneel en in verschillende dialoogvensters kunt u nu een item met de toets Enter selecteren als er slechts één item in de lijst beschikbaar is.

TTSD-67782, TTSD-69070, TTSD-68975, TTSD-68956

Nieuwe opties voor het instellen van de kleur en het type van doorsnedelijnen en eigen verborgen lijnen in stortobjecten

U kunt nu de kleur en het type van doorsnedelijnen en eigen verborgen lijnen ook in stortobjecten met de nieuwe instellingen Doorsnedelijnen en Eigen verborgen lijnen in de Stortobject eigenschappen in het eigenschappenpaneel instellen.

Voorheen kon u alleen de kleur en het type van zichtbare en verborgen lijnen in stortobjecten wijzigen. De nieuwe opties voor deze lijntypen zijn in Tekla Structures 2025 voor het eerst ingevoerd voor onderdelen en aansluitende onderdelen.

TTSD-69337

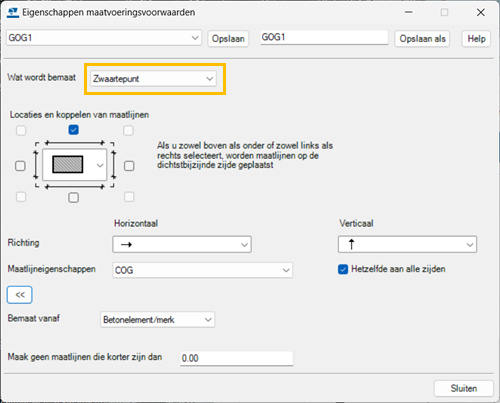

Nieuw bematingstype in automatische aanzichtmaat - Zwaartepuntmaatvoering

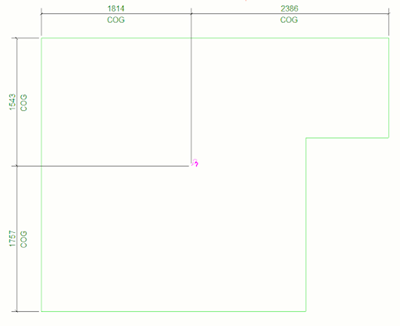

Tekla Structures 2025 SP2 introduceert een nieuw op regels gebaseerd maatvoeringtype Zwaartepuntmaatlijnen, in de aanzichtspecifieke maatvoering. U kunt nu maatlijnen maken die automatisch het zwaartepunt aangeven in uw productietekeningen.

Eerder kon u zwaartepuntmaatlijnen alleen handmatig of met een Tekla Warehouse extensie toevoegen.

TSAC-8713

Nieuw in AI Cloud-productietekeningen (Preview)

Verbeteringen in het dialoogvenster Revisie maken
- Nieuwe kolom voor het selecteren van een template of instellingen: Er is een nieuwe kolom Templates/instellingen aan het dialoogvenster toegevoegd, zodat u een template of het bijbehorende instellingenbestand voor het Weergave van het gemaakte maken van een tekening kunt selecteren. Dit biedt meer flexibiliteit en controle over het proces van het maken van tekeningen.

  Voorheen was er slechts één kolom om de bibliotheek te selecteren en het maken van de tekening werd uitgevoerd met de best overeenkomende template of het instellingenbestand in de geselecteerde bibliotheek.

  Er verschijnt nu een melding terwijl de service naar de best overeenkomende template of instellingenbestand zoekt.

  De best overeenkomende template of het instellingenbestand wordt automatisch geselecteerd, maar u kunt ook handmatig een andere optie selecteren.

  TTSD-69701, TTSD-70417
- Voorbeeld van tekeningtemplate: Er verschijnt een nieuw voorbeeldpictogram naast de best overeenkomende template in het Weergave van het gemaakte dialoogvenster. Als u over het pictogram beweegt, wordt een voorbeeld van de tekeningtemplate weergegeven. Met dit voorbeeld kunt u evalueren welke voorgestelde tekeningtemplate het beste aan uw behoeften voldoet. Als u op het pictogram klikt, wordt de snapshot van de template-tekening in het Eigenschappen van tekeningbibliotheek dialoogvenster geopend.
  TTSD-69709, TTSD-69412
- Wijzigingen in de kolom Maken: In de kolom Maken is een selectievakje beschikbaar om de objecten te selecteren waarvoor u tekeningen wilt maken. Het selectievakje is uitgeschakeld als het maken van een tekening niet voor een object mogelijk is. Terwijl de service nu zoekt naar de best overeenkomende bibliotheek en de best overeenkomende template of instellingenbestand, wordt het selectievakje vervangen door een spinnenpictogram om de achtergrondbewerking aan te geven. Het selectievakje verschijnt weer wanneer de beste overeenkomsten zijn gevonden of als u handmatig de bibliotheek of het template- of instellingenbestand selecteert voordat de zoekopdracht is voltooid.

  TTSD-69917
- Verbeterde functionaliteit van de knop Maken: De Maken knop stond voorheen altijd ingeschakeld, zelfs wanneer objecten werden geselecteerd of wanneer de gekoppelde bibliotheek, template of instellingen nog geladen waren. Dit kan tot ongewenste selecties en fouten leiden. De knop Maken is nu uitgeschakeld totdat alle items die een selectievakje voor maken hebben, een geldige doelbibliotheek en een template- of instellingenbestand hebben geselecteerd.

  TTSD-69705, TTSD-69917
- Voortgangsbalkweergave: Voorheen werden twee voortgangsbalken tijdens het maken van tekeningen weergegeven, wat verwarrend en inconsistent met de functionaliteit van de lokale productietekeningen kon zijn. Er wordt nu een enkele voortgangsbalk weergegeven, die een duidelijke en consistente indicatie geeft van de voortgang tijdens het proces van het maken van tekeningen, in lijn met de functionaliteit van de lokale productietekeningen voor meer duidelijkheid voor de gebruiker.

  TTSD-69705
- Feedback verzenden: De Feedback verzenden knop, die eerder in het Verzamelingen dialoogvenster werd geïntroduceerd, is nu ook beschikbaar in het Weergave van het gemaakte dialoogvenster. Als u op deze knop klikt, wordt een enquête in uw standaardbrowser met de huidige Tekla Structures taal geopend. Daarnaast moet u eraan denken dat we een specifiek platform hebben voor leren en betrokkenheid bij de ontwikkeling van de functie voor AI Cloud-productietekeningen via Trimble Labs.

  TTSD-69980
Verwijderde misleidende tooltips: De tooltips voor de zoekvakken in het Verzamelingen dialoogvenster gaven eerder een specifieke manier van werken aan die niet van toepassing was. Deze tooltips zijn nu verwijderd.

TTSD-69168

Oplossingen

Nummer defect	Ontwikkelingsgebied	Beschrijving
TSAC-7206	Concrete components	Wall layout: Previously, adding a seam on skewed edges created a nonsensical opening. This issue has now been fixed.
TSAC-8773	Concrete components	Wall layout: Previously, when you had used pre-defined settings that included a detailing component, and then loaded new settings that did not have a detailing component defined, the detailing component from the previous settings was still taken into account. This issue has now been fixed.
TSAC-9258	Concrete components	Mesh bars: The cover thickness for meshes is now distributed more consistently.
TSAC-6476	Steel components	Column with stiffeners S (187): Previously, weld preparation cuts were created even if weld preparation was turned off. This issue has now been fixed.
TSAC-8564	Steel components	Bolted gusset (11): Previously, bolts were created in incorrect positions when a rectangular gusset was used. This issue has now been fixed.
TSAC-8897	Steel components	Corner bolted gusset (57): Previously, there was the clash between the stiffeners and the main or last secondary parts in some cases. This issue has now been fixed.
TSAC-8899	Steel components	Corner bolted gusset (57): Previously, some welds between the gusset, main part, last secondary part, and stiffeners were created incorrectly. This issue has now been fixed.
TSAC-9064	Steel components	Bolted gusset (11): It is now possible to specify the gusset plate location when the secondary parts are located on both sides of the main part.
TSAC-9189	Steel components	Windbracing 2 (16): Previously, assemblies were not correctly created for the parts. This issue has now been fixed.
TSAC-9226	Steel components	Tapered column-beam stub (150): Previously, weld access hole cuts were created with incorrect sizes. This issue has now been fixed.
TSAC-9229	Steel components	Stringer stanchion stiffener (69): You can now define the distance between the stiffener and the top and bottom flanges of the primary part.
TSAC-9254	Steel components	Tapered column-beam stub (150): Previously, the component was not working for a main part wider than 1000 mm. This issue has now been fixed.
TSAC-9271	Steel components	Corner bolted gusset (57): Previously, when the last selected part was a polygon plate, the gusset was created with an incorrect offset from that polygon plate. This issue has now been fixed.
TSAC-9280	Steel components	Kingspan Cold rolled sleeved (28): When the Bolt on Cleat Centre option is set to 50 or 60, the bolts are now a 55 mm backmark.
TSAC-9282	Steel components	Kingspan Cold rolled sleeved (28): The rotation of the L profile (such as, RNB and RSA) has been updated.
TSAC-9311	Steel components	Z pan (S74): Previously, the back wall slope width between the nosing point vertical line and the Z pan back wall was not correctly applied for some pan types. This issue has now been fixed.
TSAC-9354	Import, export, interoperability	In Tekla Structures 2025 SP1, there was an error opening some dialogs, for example DSTV to DXF Converter, after changing the environment. The problem has now been fixed.
TPLED-369	Templates and reports	Template Editor: The join() and join2() functions always returned 0. This issue has now been fixed.
TPLED-371	Templates and reports	Textual templates: If the value field formula contained an if-then-endif clause without the else part, the formula would always return 0. This issue has now been fixed.
TTSD-69868	Templates and reports	An application error occurred during report creation. This problem has now been fixed.
TTSD-70273	Templates and reports	Previously, some washers and nuts were missing from the reports. In specific cases where the bolt standard or bolt name was not prioritized in the combining order, washers or nuts were not included in the reports. This issue has now been fixed.
TSAC-9112	Drawings	View-specific dimensioning: Recess and hole dimensions are now created faster than before.
TTSD-67971	Drawings	In some cases involving complex, curved geometry, unwanted circles could appear in drawings, especially after selecting drawing objects, zooming, or reopening the drawing. This issue has now been fixed.
TTSD-68319	Drawings	Section Mark X & Y text offset: When you tried to type in a value, it automatically changed to something else. This issue has now been fixed, and you can type in values normally.
TTSD-68931	Drawings	A critical error sometimes occurred when you tried to change the color of an object in a Tekla Structures drawing. This issue has now been fixed.
TTSD-69355	Drawings	Drawing image path: The drawing property pane folder browser for images works correctly now. Earlier, an incorrect path might be displayed when you double-clicked any image in a drawing.
TTSD-69774	Drawings	Cloning drawings: Sometimes a bigger paper size was used or views were scaled in the new, cloned drawing even though there was no need. This issue has now been fixed.
TTSD-69888	Drawings	A Tekla Structures application error occurred when you opened some drawings. This issue has now been fixed.
TTSD-70155	Drawings	Dragging polylines in drawings could sometimes cause Tekla Structures to freeze. This issue has now been fixed.
TTSD-70164	Drawings	An application error occurred in Tekla Structures 2025 SP1 if you selected a section view and a detail view at the same time and then loaded view settings were loaded from the property pane. This issue has now been fixed.
TTSD-70269	Drawings	Earlier, when the drawing part setting Orientation mark was selected, all weld outlines could also show orientation marks. This issue has now been fixed.
TTSD-70305	Drawings	Printing to PDF: In certain cases, when a drawing contained arcs, printing to PDF could fail. This issue has now been fixed.
TTSD-70381	Drawings	Earlier, when loading drawing view properties and modifying drawing view through the property pane, section line, own hidden line and center line properties were not applied. This issue has now been fixed.
TTSD-57698	System and options	Previously, the directory browser component showed an error message when the user tried to open the INP folder on the Advanced tab. This issue has now been fixed.
TTSD-48360	Tekla Model Sharing	Tekla Model Sharing: Previously, Tekla Structures might have stopped working when you read in. This has now been fixed.
TTSD-69009	Reinforcement	Reinforcement sequence numbering: Previously, rebar assemblies had different reinforcement sequence numbering logic between precast and cast-in-place concrete structures. This issue has now been fixed, and reinforcement objects in rebar assemblies are now always numbered separately from other reinforcement objects in both cast units and pour units.
TTSD-69250	Reinforcement	Rebar sets: An issue has been fixed where the bars in a rebar set that uses a leg surface were incorrectly flipped outside the concrete after a Tekla Model Sharing read-in operation. The same issue occurred after using the Save as command.
TTSD-70059	Reinforcement	Rebar sets: An issue has been fixed where the Split offset value was sometimes incorrectly applied to a splitter placed on or near a leg face edge.
TTSD-67051	Modeling	Property pane: Now, when you select a direct modification object, such as a modifier, and copy individual properties, all active property copy switches are cleared when another direct modification object is selected.
TTSD-69082	Modeling	Live Collaboration: Now, when joining a session with a very large model, Tekla Structures performance has been improved and joining is faster.
TTSD-69554	Modeling	Previously, you needed to restart Tekla Structures to activate the value change in the advanced option XS_USE_INTEGRATED_BUILDING_HIERARCHIES. Now the advanced option works correctly as a model-specific advanced option. Reopen the model to activate the changed value.
TTSD-69890	Modeling	Previously, the project description entered in the Project properties was not visible when Tekla Structures was started. This has now been fixed, and the entered description is visible.
TTSD-69997	Modeling	Previously, when you copied properties from a timber object that had been added by the timber object extension, Tekla Structures might have stopped working unexpectedly. This has now been fixed.
TTSD-70380	Modeling	Previously, screw group creation did not succeed. This has now been fixed.
TTSD-70438	Modeling	Previously, the middle height of some profiles was not calculated correctly. The middle height is now calculated correctly.
TTSD-69898	Licensing	Tekla Launcher now supports TC1 bundle licenses. To enable the on-premises license server, set XS_LICENSE_SERVER_HOST in the `user.ini` file (preferred option) or in the `teklastructures.ini` file. Users must have a Diamond, Graphite, or Carbon license in the TC1 bundle and they must belong to and have a valid TC1 organization. Educational or trial users are not supported for on-premises cases, as they have an online license.
TTSD-66862	Core	The issue with customized Excel Visual Basic scripts that caused Tekla Structures to stop responding has now been fixed.
TTSD-70421	Tools and components	In Tekla Structures 2025 SP1, in specific cases, some applications might not start, particularly Bridge creator. This issue has now been fixed.
TTSD-69863	Numbering	DSTV/NC: Previously, contour marking was not created correctly for short contour lines, which caused identical parts to have different numbers. This issue has now been fixed.
TTSD-70251	User interface	The Submit feedback button has been added to the Numbering preview dialog.
TTSD-70044	Import, export, interoperability (steel)	STEP/IGES export: A hollow, round, rectangular profile that was used as a cutting part was not exported properly in the STEP format. This issue has now been fixed.
