In dit voorbeeld maken we onderwapening in de lengterichting voor een gebogen betonbalk.

1. Maak een gebogen betonbalk.
   1. Klik op het tabblad Beton op Balk.
   2. Wijs twee punten aan.
   3. Dubbelklik op de balk om de eigenschappen te wijzigen.
   4. Stel de radius en het aantal segmenten in en klik vervolgens Wijzigen.
2. Maak hoofdwapeningsstaven op het ondervlak van de balk.
   1. Klik op het tabblad Wapeningsstaaf op Lengterichting.
   2. Beweeg de muisaanwijzer boven de randen van de balk en selecteer de doorsnede die u wilt wapenen.
   3. Klik met de middelste muisknop om de stavenset te maken.

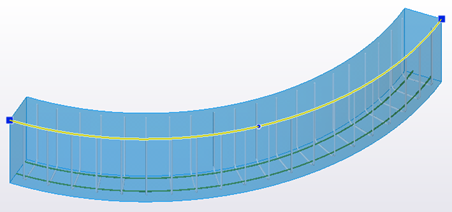

      Tekla Structures maakt de gebogen lengtestaven volgens de balkgeometrie. Bijvoorbeeld:



      De staven set heeft drie richtlijnen: aan elk uiteinde van de balk één en één in het middelpunt van de balk.

In dit voorbeeld maken we kruisende U-vormige beugels voor een gebogen betonnen polyprofiel.

1. Maak een betonnen polyprofiel met gebogen segmenten.
   1. Klik op het tabblad Beton op Balk > Polyprofiel.
   2. Wijs ten minste drie punten aan waar u wilt dat de balk doorheen moet gaan en klik vervolgens met de middelste muisknop.
   3. Selecteer het polyprofiel.
   4. Selecteer de handle in een polyprofielhoek en selecteer vervolgens op de miniwerkbalk het afwerkingstype Boogpunt.
2. Maak dwarsstaven die de onder- en zijvlakken van de balk volgen.
   1. Klik op het tabblad Wapeningsstaaf op Kruising.
   2. Beweeg de muisaanwijzer boven de randen van de balk en selecteer de doorsnede die u wilt wapenen.
   3. Houd in de geselecteerde doorsnede Ctrl ingedrukt en klik op het bovenste staafbeen om de selectie op te heffen.
   4. Klik met de middelste muisknop om de stavenset te maken.

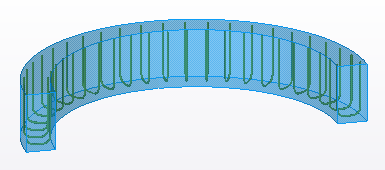

      Tekla Structures maakt dwarsstaven radiaal volgens de balkgeometrie. Bijvoorbeeld:



      De stavensetrichtlijn is een polylijn met drie punten en het middelpunt heeft de afwerking Boogpunt.

In dit voorbeeld wapenen we een spiraalvormige ligger waarvan de totale stijging nul is. We maken onderwapening in de lengterichting en kruisende U-vormige beugels.

1. Maak een vlakke spiraalvormige betonbalk.
   1. Klik op het tabblad Beton op Balk > Spiraalvormige ligger.
   2. Wijs het beginpunt van de balk aan.
   3. Wijs een punt aan om het middelpunt van de kromming van de balk aan te geven.
   4. Klik met de middelste muisknop.
   5. Zorg ervoor dat Totale stijging 0 is.
2. Maak hoofdwapeningsstaven op het ondervlak van de balk.
   1. Klik op het tabblad Wapeningsstaaf op Lengterichting.
   2. Beweeg de muisaanwijzer boven de randen van de balk en selecteer de doorsnede die u wilt wapenen.
   3. Klik met de middelste muisknop om de stavenset te maken.

      Tekla Structures maakt de lengtestavensets met één richtlijn.





   4. Druk op Esc om het commando te onderbreken.
3. Wijzig de lengtestavenset door meer richtlijnen te maken.
   1. Selecteer de stavenset.
   2. Klik in de miniwerkbalk op Aansluitende richtlijn toevoegen.
   3. Zorg ervoor dat u in de enkelvoudige puntaanwijzingsmodus bent ( die op de miniwerkbalk wordt weergegeven).
   4. Wijs het beginpunt voor een aansluitende richtlijn aan.
   5. Wijs het beginpunt voor een andere aansluitende richtlijn aan.
   6. Druk op Esc om het maken van aansluitende richtlijnen te voltooien.
   7. Verplaats indien nodig de richtlijnen naar gewenste locaties door deze of hun eindpunthandles te verslepen.

      U kunt bijvoorbeeld de primaire richtlijn naar het begin van de balk, een van de aansluitende richtlijnen naar het middelpunt van de balk en de andere aansluitende richtlijn naar het einde van de balk verplaatsen.





   8. Wijzig indien nodig de geometrie en de eigenschappen van de richtlijnen.

      De staven worden gemaakt volgens de locatie- en afstandsinstellingen van deze drie richtlijnen.

4. Maak dwarsstaven die de onder- en zijvlakken van de balk volgen.
   1. Klik op het tabblad Wapeningsstaaf op Kruising.
   2. Beweeg de muisaanwijzer boven de randen van de balk en selecteer de doorsnede die u wilt wapenen.
   3. Houd in de geselecteerde doorsnede Ctrl ingedrukt en klik op het bovenste staafbeen om de selectie op te heffen.
   4. Klik met de middelste muisknop om de stavenset te maken.

      Tekla Structures maakt de dwarsstavensets met één richtlijn.





   5. Druk op Esc om het commando te onderbreken.
5. Wijzig dwarsstavenset door de richtlijn te wijzigen.
   1. Selecteer de stavenset om de richtlijn te markeren.
   2. Sleep de eindpunten van de richtlijn naar de balkuiteinden.



   3. Sleep het richtlijnmiddelpunt naar het balkmiddelpunt. Zorg ervoor dat de nieuwe richtlijnhoek de afwerking Boogpunt heeft.



      U kunt ook op op de mini-werkbalk klikken om de richtlijn de randen van het pootvlak te laten volgen die zich tussen de eindpunten van de richtlijn bevinden.

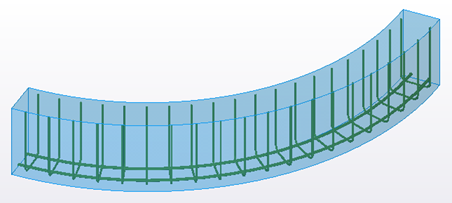

   Tekla Structures rangschikt de dwarsstaven radiaal langs de ligger.
