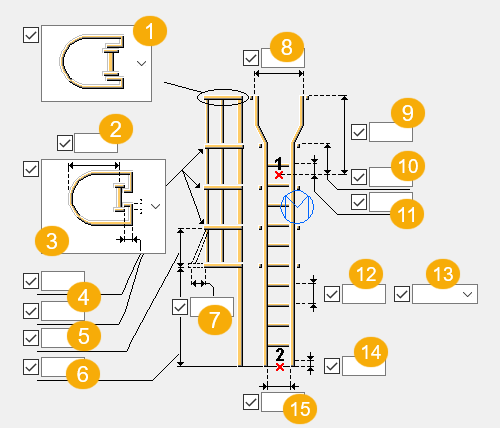

1

Richting van waaruit de ladder wordt betreden.

De opties zijn: links, rechts of normaal.

Normaal

2

Offset van de hoepelcirkel vanaf de hartlijn van de trapboom.

760 mm

3

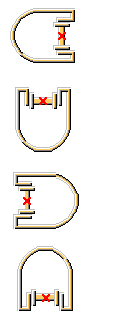

Vorm van de kooi en hoe deze verbinding maakt met de ladder.

De opties zijn: U-type 1, U type 2, O-type en O-type waarbij hoepels worden gemaakt aan het binnenvlak van de trapboom.

U-type 1

4

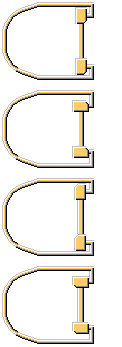

Kooiverbindingsopties

De eerste optie wordt alleen gebruikt voor U-type 1. Beide opties worden gebruikt voor U-type 2.

Eerste optie: 75

Tweede optie: 40

5

Maximale afstand tussen de hoepels.

De hoepels zijn gelijkmatig verdeeld onder de trapboomuitloop. Slechts één hoepel wordt op de uitlopende trapboom geplaatst.

900 mm

6

Positie (z-coördinaat) van de laagste onderrand van de hoepel.

Als de waarde groter is dan de afmeting van vloer tot vloer, wordt alleen de bovenste hoepel zonder staven geplaatst. Als de waarde groter is dan de afmeting van vloer tot vloer plus de projectie van de trapboom worden er geen hoepels geplaatst.

2500 mm

7

Extra diameterafmeting van de laagste hoepel.

8

Binnendiameter van de hoepels.

De trapboomuitloop wordt overgenomen van de diameter van de hoepels.

750 mm

9

Trapboomprojectie

De hoogte van het bovenste bovenzijde van het staal tot de bovenrand van de uitlopende trapboom.

1100

10

Stiephoogte boven de bovenste bovenkant van het staal waarbij de laddertrapboom uitloopt.

200

11

Dikte van de bovenste verdieping boven de bovenkant van het staal.

De bovenste sport is gelijk geplaatst met de bovenkant van de vloerdikte.

0

12

Maximale afstand van sporten.

Sporten zijn gelijkmatig verdeeld tussen de bovenste en onderste verdiepingen.

300 mm

13

Afstand tussen de sporten. Selecteer een gelijke of exacte afstand.

14

Dikte van de onderste verdieping boven de onderste bovenkant van het staal. De afstand van de onderste sport is overgenomen van de onderste bovenkant van het staal plus de onderste verdieping.

0

15

Breedte van de ladder.

450 mm

Trapbomen

Selecteer het trapboomprofiel in de profielendatabase.

De standaardwaarde is vlak 10*65 (“PLT10*65”).

Sporten

Selecteer het sportprofiel uit de profielendatabase.

De standaardwaarde is ronde staaf 20 (“D20”).

Bovenste hoepels

Selecteer het profiel van de bovenste hoepel in de profielendatabase.

De standaardwaarde is vlak 10*50 (“PLT10*50”).

Tussenhoepels

Selecteer het profiel van de tussenhoepel in de profielendatabase.

De standaardwaarde is vlak 10*50 (“PLT10*50”).

Onderste hoepel

Selecteer de onderste hoepel in de profielendatabase.

De standaardwaarde is vlak 10*50 (“PLT10*50”).

Verticale staven

Selecteer het profiel van de verticale staaf in de profielendatabase.

De standaardwaarde is vlak 10*50 (“PLT10*50”).

Verticale positie

Verticale positie van de ladder

Midden

Verticale offset

Verticale offset van de ladder

0.0

Horizontale positie

Horizontale positie van de ladder

Midden

Horizontale offset

Horizontale offset van de ladder

0.0

Klasse

Klasse van de ladder

1

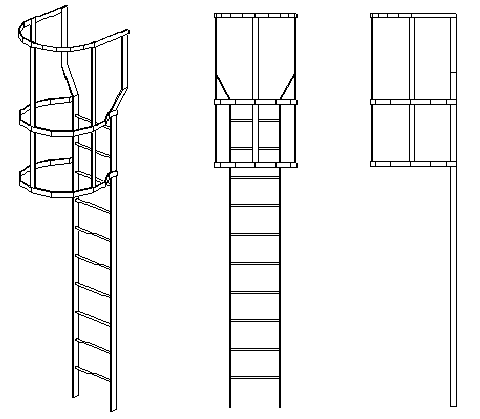

Merk maken

Selecteer of u een merk wilt maken of niet.

Er wordt een merk gemaakt.

Er wordt een kooi gemaakt.

Dit is de standaardoptie.

Er wordt geen kooi gemaakt.

1

Definieer de hoepelhoek.

1

Definieer de hoek tussen de verticale staven in het ronde gedeelte van de hoepel.

30 graden

Er worden geen trapbomen uitgesneden.

Dit is de standaardoptie.

Er worden trapbomen uitgesneden.

Definieer de spelingwaarde voor de uitsnijding.

Er worden trapbomen uitgesneden.

De sporten worden aan de trapbomen gebout.

Definieer de spelingwaarde voor de uitsnijding.

Definieer de diepte van de uitsnijding in de trapboom.

1

Definieer de horizontale offset van sporten vanaf de hartlijn van de trapboom.
