Naar parallelle punten, lijnen, randen en verlenglijnen snappen

U kunt naar lijnen snappen als u modelobjecten modelleert die met een bestaand object of een stramienlijn moeten worden uitgelijnd of parallel moeten worden weergegeven. U kunt ook naar de verlenglijnen van referentielijnen van onderdelen of naar de verlenglijnen van referentielijnen van nabijgelegen objecten snappen.

Naar parallelle punten snappen

Met de Naar parallelle punten snappen snapknop kunt u naar punten snappen die evenwijdig zijn aan stramienlijnen, referentielijnen en de randlijnen van bestaande objecten of referentieobjecten. Gebruik de knop Naar parallelle punten snappen bijvoorbeeld wanneer u nieuwe onderdelen of constructies moet modelleren die evenwijdig zijn aan een bestaande constructie of evenwijdig aan een stramienlijn, zoals funderingen of muren, of als u veelhoekige vormen moet zagen die evenwijdig zijn aan randlijnen van onregelmatige vormen.

Controleer of de Naar parallelle punten snappen snapknop actief is.
Voer een commando uit waarbij u twee of meer punten moet aanwijzen.

Bijvoorbeeld een ligger, een wand of een betonstrook.
Kies het beginpunt in het model.

U kunt ook een tijdelijk referentiepunt kiezen door de Ctrl-toets ingedrukt te houden en vervolgens een punt aan te wijzen dat als referentiepunt wordt gebruikt.
Plaats de muisaanwijzer op een lijn of rand die u wilt gebruiken als basis voor de parallelle snap en gebruik de muisaanwijzer om de lijn of de rand in de gewenste richting te volgen. Houd de muisaanwijzer dicht bij de lijn of de rand.

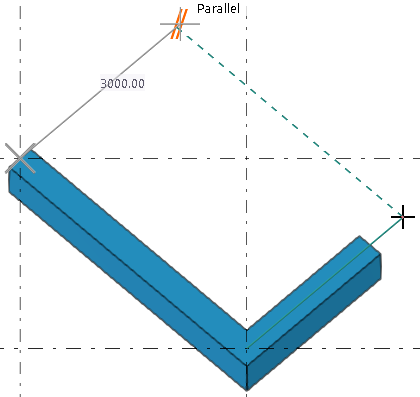

Tekla Structures toont het parallelle snapsymbool en een groene stippellijn die de afhankelijkheid tussen het aangewezen punt en het parallelle punt aangeeft.

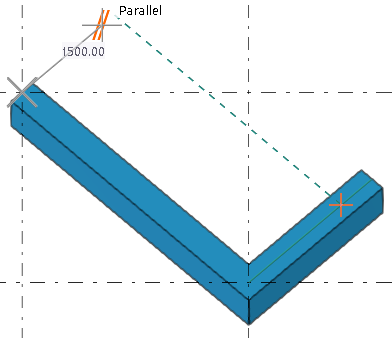

Als u de muisaanwijzer verder weg beweegt in de richting van de lijn of de rand, volgt de parallelle snap het verlengde van de lijn of de rand.
Kies de rest van de punten, of voer een afstand in met behulp van het toetsenbord en druk op Enter.

Als u eerder een tijdelijk referentiepunt had gekozen, kunt u ook het beginpunt kiezen.

Naar een lijn of een rand snappen

Gebruik de nieuwe snapknop Naar lijn snappen wanneer u naar een andere lijn in het model moet snappen. U kunt naar stramienlijnen, referentielijnen en de randen van bestaande objecten snappen.

Gebruik de snapknop Naar lijn snappen wanneer u bijvoorbeeld verschillende liggers achter elkaar op een stramienlijn moet maken. Met de snapknop Naar lijn snappen hoeft u het beginpunt en het eindpunt van de ligger niet apart aan te wijzen.

Controleer of de Naar lijn snappen snapknop actief is.
Voer een commando uit waarbij u twee of meer punten moet aanwijzen.

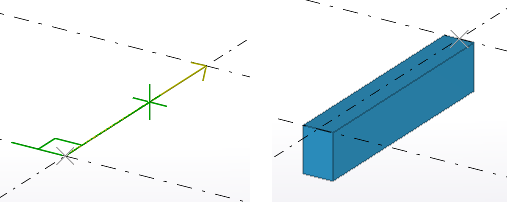

Begin bijvoorbeeld met het maken van een ligger. Als u de muisaanwijzer over een stramienlijn of dichtbijgelegen object beweegt, wijst Tekla Structures automatisch beide uiteinden van de lijn aan. Het gele pijlsymbool geeft de richting van de punten aan.
Als u van richting wilt wisselen, beweegt u de muisaanwijzer dichter naar het tegenovergestelde einde van de lijn.
Klik met de linkermuisknop om de snappositie te bevestigen.

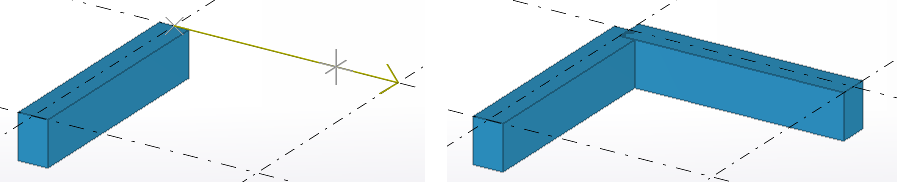

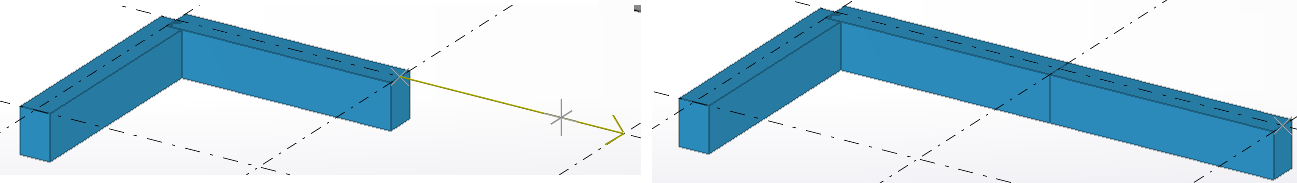

Tekla Structures maakt het object. Bijvoorbeeld:

Opmerking:

Als u de snapknop Naar lijn snappen gebruikt met een commando waarvoor slechts één punt hoeft te worden aangewezen (bijvoorbeeld wanneer u een kolom maakt), wordt alleen het startpunt van de lijn gebruikt om het onderdeel te positioneren.

Naar verlenglijnen snappen

Gebruik de snapknop Naar verlenglijnen snappen wanneer u naar of verlengingen van de onderdeelreferentielijnen (die de lijnen tussen de onderdeelhandles zijn) of naar de verlengingen van referentielijnen van dichtbijgelegen objecten moet snappen. De verlenglijn wordt weergegeven als een blauwe streepjeslijn. U kunt verlenglijnen als hulpmiddel gebruiken wanneer u objecten ten opzichte van elkaar wilt uitlijnen of voor het maken van objecten parallel aan een bestaand object.

De snapknop Naar verlenglijnen snappen werkt met liggers, polyprofielen en platen.

Met liggers is de verlenglijn de lijn die door beide handles van het onderdeel loopt.
Met polyprofielen en platen zijn de verlenglijnen de lijnen die doorlopen naar de opeenvolgende onderdeelhandles.
Met liggers en polyprofielen kunt u naar de lijn snappen die door de handle aan het einde van de ligger loopt en die loodrecht op de richting van de ligger staat.

Opmerking:

De snapknoppen Naar referentielijnen en -punten snappen en Naar geometrielijnen en -punten snappen hebben geen invloed op de snapknoppen Naar verlenglijnen snappen.

Zorg ervoor dat juiste snapknoppen zijn ingeschakeld:
- Schakel Naar verlenglijnen snappen . in.
- Schakel Snap snijpunt of Naar dichtstbijzijnde punten (punten op lijn) snappen in als u naar het snijpunt van een verlenglijn en een stramienlijn snapt.
- Schakel Naar eindpunten snappen uit als u in 3D werkt.
Voer een commando uit waarbij u punten moet aanwijzen.

Begin bijvoorbeeld met het maken van een ligger of een plaat.

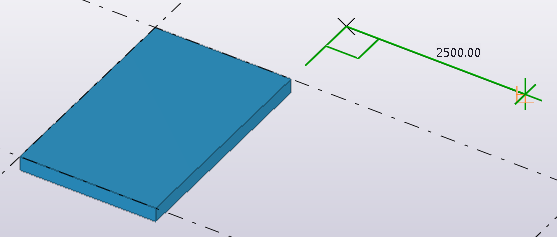

Beweeg de muisaanwijzer over een bestaand object om de verlenglijnen te zien.

Als u een lijn hebt gevonden, kunt u de cursor verder weg verplaatsen terwijl u de snap behoudt.
Wijs de overige punten aan.

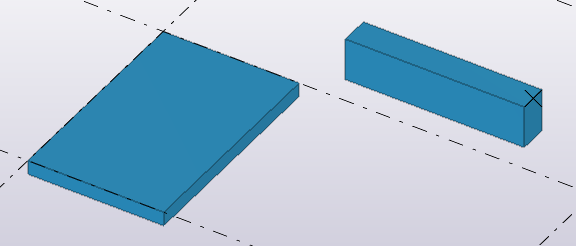

Tekla Structures maakt het object:

Tips voor het gebruik van verlenglijnen als snaphulpmiddel

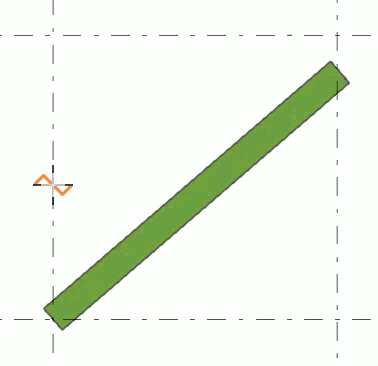

Wanneer u naar de verlenglijnen van dichtbijgelegen objecten snapt, snapt de verlenglijn naar de richting van het dichtbijgelegen object en de verlenglijn geeft de richting aan die bij het snappen wordt gevolgd. Het snappen naar de verlenglijnen van dichtbijgelegen objecten kan bijvoorbeeld handig zijn wanneer u objecten met elkaar wilt uitlijnen.

Als u objecten parallel aan bestaande objecten moet maken, bijvoorbeeld parallelle liggers, gebruikt u de verlenglijn van een dichtbijgelegen object als snaphulpmiddel.

Start bijvoorbeeld het commando Stalen ligger maken en wijs het beginpunt aan. Beweeg de muis boven het object waarvan u de lijnverlenging gebruikt om de nieuwe parallelle ligger te maken. Klik op de verlenglijn om het eindpunt van het nieuwe parallelle onderdeel aan te geven.
