Een voorbeeld van de nummeringsresultaten bekijken

Nadat u een nummeringscommando hebt gestart, maar voordat u de nummeringsresultaten accepteert, kunt u een voorbeeld bekijken van de positienummers die Tekla Structures aan objecten zou toewijzen. U kunt de voorgestelde nummers en de gerelateerde objecten in het model bekijken en bijvoorbeeld werken aan overlappingen in de nummering. U hebt ook de mogelijkheid om indien nodig de nummering te annuleren en de voorgestelde nummers af te wijzen en terug te gaan om de nummeringsinstellingen en het model aan te passen.

Een voorbeeld bekijken van de nummeringresultaten is handig wanneer u bijvoorbeeld een tussentijdse indiening maakt.

Het dialoogvenster Voorbeeld nummering wordt geopend wanneer u in het lint een nummeringscommando start, Gewijzigde objecten nummeren of Reeks van geselecteerde objecten nummeren, of een van de commando's Controleer en repareer > Nummering in het menu Bestand.

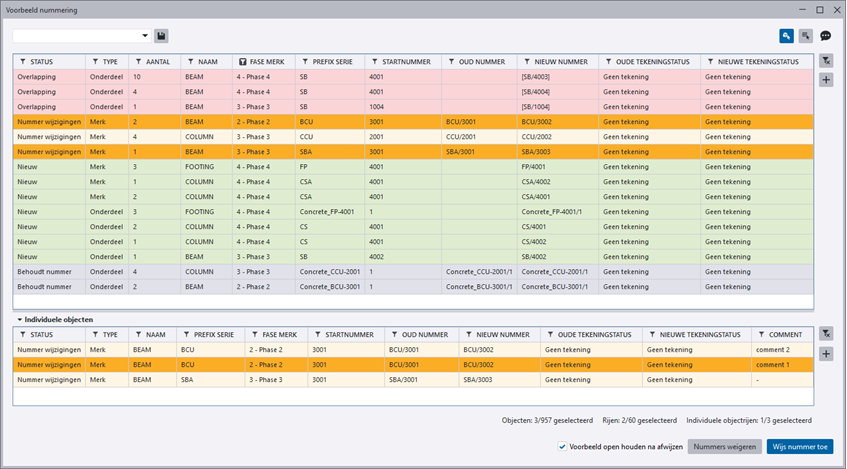

In het Voorbeeld nummering dialoogvenster kunt u de bovenste hoofdtabel gebruiken om de objecteigenschappen weer te geven die van invloed zijn op de nummering. U kunt rijen in de hoofdtabel selecteren en vervolgens in de Individuele objecten tabel de gerelateerde objecten afzonderlijk bekijken. Dit is handig wanneer de objecten verschillende waarden voor eigenschappen hebben die geen invloed hebben op de nummering, zoals het gebruikersattribuut Opmerking. De waarde Varieert wordt voor deze objecteigenschappen in de hoofdtabel weergegeven, maar in de tabel Individuele objecten kunt u de waarden voor elk afzonderlijk object zien.

Het Voorbeeld nummering dialoogvenster wordt niet weergegeven als u een model met standaard onderdelen gebruikt of als Synchronisatie met het hoofdmodel (opslaan-nummeren-opslaan) dit in het Nummering instelling dialoogvenster wordt geselecteerd.

De objecten kunnen de volgende statussen in de nummering hebben, die met verschillende kleuren in het Voorbeeld nummering dialoogvenster worden aangegeven:


Status	Kleur	Beschrijving
Overlapping	Rood	Objecten uit verschillende nummeringsreeksen kunnen hetzelfde positienummer krijgen. Dit is niet toegestaan en objecten met overlappende nummers worden bij het toewijzen van de nummers uitgesloten.
Nummer wijzigingen	Geel	Het object is gewijzigd en krijgt een nieuw nummer.
Nieuw	Groen	Het object is nog niet genummerd of de prefix of het startnummer is gewijzigd.
Behoudt nummer	Grijs	Het object is gewijzigd, maar het kan zijn vorige nummer behouden.

U werkt als volgt met het nummeringsvoorbeeld:


Voor	Actie
De sorteervolgorde van de rijen op eigenschapswaarden in een of meer kolommen wijzigen	Als u de sorteervolgorde van rijen met één kolom wilt wijzigen, klikt u op de kolomkop. Het pijlsymbool in de kolomkop geeft aan de sorteervolgorde oploopt of afloopt . Kolommen zonder een pijlsymbool (met wanneer u de muiswijzer op een kolomkop plaatst) zijn niet gesorteerd. De toestand Niet gesorteerd is handig wanneer u meerdere sorteerkolommen hebt en u slechts één van deze wilt uitschakelen, zonder alles opnieuw te starten. Ga als volgt te werk om rijen te sorteren met behulp van meerdere kolommen: Sorteer op één kolom. Houd Shift ingedrukt en sorteer vervolgens op de andere kolommen.
Rijen op eigenschapswaarden in een kolom filteren (weergeven of verbergen)	Klik in de kolomkop. In de lijst die verschijnt, selecteert u de waarden waarop u wilt filteren. Bijvoorbeeld: U kunt naar waarden zoeken. U kunt ook klikken op Alle of Geen om eerst alle of geen van de beschikbare waarden te selecteren en dan enkele waarden te verwijderen of toe te voegen. De getallen naast elke waarde geven aan hoe vaak de waarde met het huidige filter en in het totaal wordt gevonden, bijvoorbeeld (6/20). Het symbool in een kolomkop geeft aan dat er een filter in de kolom is ingeschakeld. Als u alle filters in alle kolommen wilt wissen, klikt u op de knop Alle filters wissen naast de tabel waarin u de filters wilt wissen.
Gerelateerde regels en objecten selecteren	Als u die objecten in het model automatisch wilt selecteren die gerelateerd zijn aan de geselecteerde rijen in het Voorbeeld nummering dialoogvenster, klikt u op de knop. Als de knop blauw is en u rijen selecteert, selecteert Tekla Structures automatisch de corresponderende objecten in het model. Om rijen te selecteren die gerelateerd zijn aan bepaalde objecten in het model, selecteert u eerst de objecten in het model en klikt u daarna op de knop .
Identieke objecten afzonderlijk selecteren en herzien	Selecteer in de hoofdtabel van het Voorbeeld nummering dialoogvenster een regel waarin het aantal meer dan 1 is. Als de tabel Individuele objecten niet onder de hoofdtabel is geopend, opent u deze door op de tekst Individuele objecten of de pijl naar rechts vóór de tekst te klikken. Selecteer één of meerdere regels in de Individuele objecten tabel. Als deze knop blauw is en u rijen selecteert, selecteert Tekla Structures automatisch de corresponderende objecten in het model. U kunt nu bijvoorbeeld de objecten vergelijken of wijzigen als dat nodig is.
Voeg nieuwe kolom toe	Klik op de knop naast de tabel waaraan u de kolom wilt toevoegen. Afhankelijk van het objecttype waarvan u de waarden in de nieuwe kolom wilt weergeven, selecteert u Kolom toevoegen voor merk, Kolom toevoegen voor onderdeel of Kolom toevoegen voor staaf. Zoek een attribuut in de lijst en selecteer dit. In de lijst ziet u de template-attributen en gebruikersattributen die beschikbaar zijn voor het geselecteerde objecttype. Voer indien nodig een aangepaste naam voor de kolom in. De naam van het geselecteerde attribuut wordt standaard automatisch gebruikt. Klik op OK om de nieuwe kolom toe te voegen. U kunt geen kolommen toevoegen als u het model hebt gewijzigd terwijl het Voorbeeld nummering dialoogvenster is geopend.
Een toegevoegde kolom verwijderen	Klik met de rechtermuisknop op de kolomkop en selecteer vervolgens Verwijderen.
De volgorde van de kolommen wijzigen	Sleep een kolomkop naar een nieuwe locatie.
Kolommen weergeven of verbergen	Om een kolom te verbergen, klikt u met de rechtermuisknop op de kolomkop en selecteert u Verbergen. Als u een verborgen kolom wilt weergeven, klikt u met de rechtermuisknop op een kolomkop, selecteert u Kolom weergeven en selecteert u daarna de naam van de kolom die u wilt weergeven. Als u alle verborgen kolommen wilt weergeven, klikt u met de rechtermuisknop op een kolomkop en selecteert u Alle kolommen weergeven.
De kolominstelling opslaan	Voer een bestandsnaam in het vak boven in het dialoogvenster in. Klik op de knop . Het bestand Settings.PreviewTable.xml wordt opgeslagen in de map \attributes in de huidige modelmap. Het bestand kan meerdere configuraties bevatten. U kunt het bestand plaatsen en Tekla Structures zoekt ernaar, op alle gebruikelijke locaties: de modelmap, de project-map (XS_PROJECT), de firm-map (XS_FIRM) en de systeemmap (XS_SYSTEM). Als meerdere bestanden worden gevonden, wordt de inhoud daarvan niet samengevoegd. De toegepaste filters en de sorteervolgorde worden niet opgeslagen.
Objecten met overlappende nummers controleren, selecteren en herstellen	Selecteer een rode, overlappende rij. Klik met de rechtermuisknop en gebruik vervolgens een van de volgende opties: Klik op Stavensets selecteren. De stavensets waartoe de geselecteerde staven behoren worden geselecteerd in het model en de eigenschappen worden getoond in het eigenschappenvenster. U kunt vervolgens de prefix en/of het startnummer van de stavensets aanpassen. Klik op Deze serie in het model selecteren. Als u meer nummers beschikbaar wilt maken voor de geselecteerde reeks, past u het startnummer van de reeks aan. Klik op Overlappend object in model selecteren. Pas vervolgens het prefix en/of het startnummer van het overlappende object aan. Klik op Overlappende serie in model selecteren. Pas vervolgens het prefix en/of het startnummer van de hele reeks aan. U kunt Deze serie in het model selecteren ook gebruiken op andere rijen dan Overlappend.
De voorgestelde nummers weigeren	Als u niet tevreden bent met de voorgestelde positienummers, doet u het volgende: Als u het dialoogvenster Voorbeeld nummering niet wilt sluiten, schakel dan het selectie vakje Voorbeeld open houden na afwijzen in. Dit is handig als u tekeningen wilt openen of objecten wilt vergelijken terwijl u de nummeringsproblemen wilt oplossen. Klik op Nummers weigeren. Pas indien nodig de modelobjecten en de nummeringsinstellingen aan. Sluit het Voorbeeld nummering dialoogvenster. Start een nummeringscommando en bekijk de nummeringsresultaten opnieuw.
De nummeringsresultaten accepteren en de voorgestelde nummers aan objecten toewijzen	Als u tevreden bent met de voorgestelde positienummers, klikt u op Wijs nummer toe. Tekla Structures nummert de objecten volgens de nummeringsinstellingen. Let op dat de knop Wijs nummers toe niet beschikbaar is als u het model hebt gewijzigd.
Feedback geven over de functie Voorbeeld nummering	Klik op de Feedback verzenden knop in de rechterbovenhoek van het dialoogvenster.
