Parametrisch profielen maken door te schetsen
U kunt door de gebruiker gedefinieerde parametrische profielen maken door te schetsen. U kunt de maatlijnen van parametrische profielen elke keer als u ze in een model gebruikt wijzigen.
Als u parametrische profielen wilt maken door te schetsen, voert u de volgende taken uit in de hier aangegeven volgorde:
- De omtrek van een profiel schetsen
- De vorm van een geschetst profiel verfijnen door een beperking toe te voegen
- Maatlijnen aan een geschetst profiel toevoegen
- Positievlakken voor een geschetst profiel definiëren
- Een geschetst profiel controleren
- Een geschetst profiel opslaan
- Geschetste profielen in een model gebruiken
- Geschetste profielen wijzigen
- Voorbeeld: Een symmetrisch C-vormig profiel maken door te schetsen
Om aan de slag te gaan, schetst u de omtrek van het profiel.

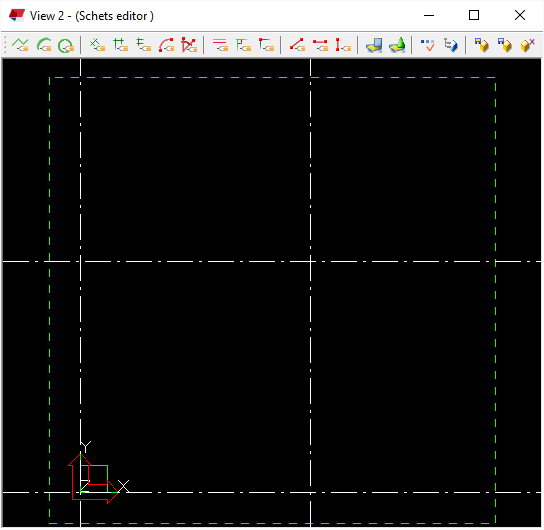

Over de Schets Editor
Gebruik de schetseditor om geschetste profielen te maken en te wijzigen.
Als u de Schets Editor opent, is het venster leeg. De stramiencoördinaten en de labels die u in de Schets Editor ziet, hangen af van de stramieneigenschappen van uw werkelijke Tekla Structures -model.
Wanneer u de Schets Editor, Tekla Structures opent, wordt tevens Schets browser en het dialoogvenster Variabelen geopend.

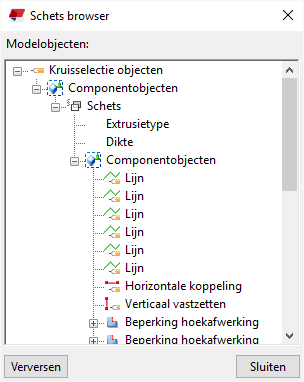

Over de Schets browser
De Schets browser geeft de objecten (lijnen, bogen, cirkels, beperkingen, maatlijnen en afwerkingen) van een geschetst profiel in een hiërarchische boomstructuur weer.
De Schets browser wordt automatisch geopend wanneer u de Schets Editor opent.
Als u op een object in de Schets Editor klikt, markeert Tekla Structures het object in de Schets browser.
De Schets browser geeft de volgende informatie over elk geschetst profiel weer:
-
Extrusietype (0, 1 of 2) en dikte van het geschetste profiel;
-
Lijnen, bogen en cirkels;
-
Koppelingen;
-
Afstanden en maatlijnen en hun waarden;
-
Afwerkingen en hun type (0=Geen, 1=Lijn ... 7=Lijn en boog) en maatlijnen.

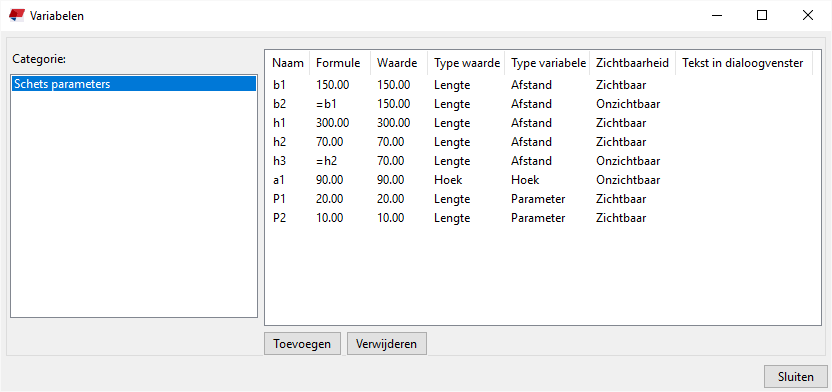

Variabelen in geschetste profielen
Variabelen kunnen vaste eigenschappen bevatten, maar ook formules, zodat Tekla Structures de waarde van de eigenschap telkens opnieuw berekent wanneer u het profiel in een model gebruikt.
In het dialoogvenster Variabelen kunt u de eigenschappen van een geschetst profiel definiëren. Het dialoogvenster Variabelen wordt automatisch geopend wanneer u de Schets Editor opent.
Opmerking:
Het Variabelen dialoogvenster werkt op dezelfde manier als het overeenkomende dialoogvenster in de gebruikerscomponent editor. Voor meer informatie over het gebruik van variabelen, raadpleegt u Variabelen aan een gebruikerscomponent toevoegen.
