Fitten

Gebruik fittingen om het uiteinde van een balk of kolom aan te passen, en niet de zijkanten, door een rechte paslijn te maken tussen twee punten die u aanwijst. U kunt bijvoorbeeld een hoek van een liggeruiteinde afsnijden om het schuin te maken.

Fittingen kunnen ook worden gebruikt om het uiteinde van het onderdeel te verlengen of in te korten. Verleng of kort het onderdeel echter niet aanzienlijk in omdat dit tot onverwachte resultaten kan leiden. Als u de lengte van een onderdeel moet wijzigen, verplaats dan de handles of gebruik rechtstreekse wijziging.

Wanneer u fittingen gebruikt om het uiteinde van het onderdeel aan te passen, selecteert Tekla Structures automatisch de zijde van het onderdeel dat wordt verwijderd. Welke zijde moet worden verwijderd, hangt af van aan welke zijde van het midden van het onderdeel de fitting zich bevindt. De kortere zijde wordt afgesneden.

Houd er rekening mee dat fittingen de brutolengte van een onderdeel beïnvloeden. Als u informatie naar NC-bestanden exporteert, dan hebben fittingen invloed op de lengte van de ligger in het NC-bestand. De totale lengte van de ligger is de gefitte nettolengte van de ligger. Dit betekent dat Tekla Structures altijd rekening houdt met de fitting bij het berekenen van de lengte van de ligger. Zie NC-bestanden voor meer informatie over het werken met de NC-bestanden.

Fittingen maken

Zorg ervoor dat u, voordat u begint, in een venster met een geschikt kijkvlak werkt. Dit maakt het gemakkelijker om de punten voor de paslijn te kiezen.

In veel gevallen kunt u een venster met een geschikt venstervlak maken door het commando Nieuw venster > Standaard onderdeelvensters te gebruiken. Dit commando maakt vensters die langs de hoofdassen (x, y, z) van het geselecteerde onderdeel venstervlakken hebben.
Als u het venstervlak op een andere hoek nodig hebt die zich niet langs de onderdeelas bevindt, kunt u eerst het werkvlak definiëren en vervolgens het commando Nieuw venster > Op werkvlak gebruiken.

Klik op het tabblad Bewerken op Fitten.

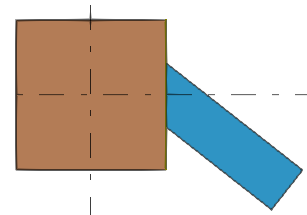

Selecteer het onderdeel dat u wilt aanpassen met een fitting.
Wijs het eerste punt van de fitlijn aan.
Wijs het tweede punt van de fitlijn aan.

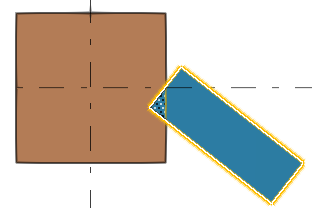

Tekla Structures maakt een fittingvlak, loodrecht op het venstervlak dat door de twee door u aangewezen punten loopt. Tekla Structures verwijdert automatisch de kortste zijde.

Moet ik fittingen of trimlijnen gebruiken?

Zowel de fittingen als de trimlijnen kunnen worden gebruikt om het onderdeeleinde aan te passen.

Met fittingen

U kunt het onderdeeleinde aanpassen of het onderdeel inkorten of het onderdeel in geringe mate verlengen of het einde van een onderdeel schuin maken.
de brutolengte van het onderdeel wordt beïnvloed
Tekla Structures selecteert automatisch de zijde van het onderdeel die wordt verwijderd (de kortere zijde wordt afgesneden)
de aanpassing van onderdelen verloopt sneller en gemakkelijker wat betreft Tekla Structures-prestaties dan het maken van trimlijnen.

Met trimlijnen

U kunt het uiteinde van een ligger of een kolom snijden of een plaat, een item of een stavenset uitsnijden.
U kunt een onderdeel niet verlengen.
de brutolengte van het onderdeel wordt niet beïnvloed
U moet het gedeelte van het onderdeel selecteren dat u verwijderd wilt hebben.

Voeg één fitting per onderdeeleinde toe. U kunt echter een fitting en een trimlijn gebruiken om hetzelfde uiteinde van een onderdeel te wijzigen. Als het uiteinde van het onderdeel in twee richtingen moet worden gebogen, moet u eerst het Fitten-commando gebruiken en vervolgens het commando Trimmen.

Als u een tweede keer een fitting toepast op hetzelfde onderdeeluiteinde, dan negeert Tekla Structures de eerste fitting en gebruikt de tweede.

Als u meer opties wilt hebben om fittingen te maken of aan te passen, gebruikt u de Onderdeel op onderdeel of de Objecten fitten-component.
