Clashes in een model vinden

U kunt clash check gebruiken om conflicten te vinden tussen referentiemodelobjecten en stortobjecten en tussen deze objecten en oorspronkelijke Tekla Structures-objecten en binnen referentiemodellen en Tekla Structures-modellen.

Controleer jet model op conflicten

Klik op het tabblad Beheren op Clash check .
Selecteer in het dialoogvenster Clash Check Manager de juiste instellingen voor clash check om te bepalen wat er in de clash check wordt opgenomen.
- Tussen referentiemodellen

  Clashes tussen referentiemodellen worden in de clash check opgenomen.
- Objecten in referentiemodellen

  Clashes in referentiemodellen worden in de clash check opgenomen (bouten en lassen worden niet opgenomen).
- Tussen referentiemodellen en onderdelen

  Clashes tussen referentiemodellen en componenten worden in de clash check opgenomen.

  Wanneer u de hele component en deze instelling hebt geselecteerd, worden de onderdelen van de componenten in de clash check opgenomen.

  Merk op dat als u selectieknop Selecteer object al hebt ingeschakeld om de onderdelen in de component te selecteren, de instelling Tussen referentiemodellen en onderdelen in Clash Check Manager geen enkel effect heeft, zelfs niet als u het selectievakje hebt geselecteerd.
- Tussen onderdelen

  Clashes tussen oorspronkelijke Tekla Structures-objecten worden in de clash check opgenomen.
Stel de Minimale afstand in tussen referentiemodelobjecten en stortobjecten en tussen deze objecten en de oorspronkelijke Tekla Structures-onderdelen.

Objecten die zich dichter bij elkaar bevinden dan de ingestelde minimale afstand worden in de clash check-resultaten vermeld. U kunt het minimale afstandstype van de resultaten van de clash check uitfilteren door de minimale afstandswaarde in te stellen op 0.0.

U kunt een minimale afstandswaarde binnen het bereik definiëren van 500 mm tot -500.0 mm. Met een negatieve minimale afstand, kunt u definiëren hoeveel overlap is toegestaan zonder dat een clash wordt gemeld.

Bij het controleren van de minimale afstand, gebruikt Clash Check Manager nu de Tekla Structures-eenheden die zijn ingesteld in Bestand > Instellingen > Opties > Eenheden en decimalen.

Merk op dat Tekla Structures een in code vastgelegde tolerantie gebruikt bij het controleren van clashes tussen oorspronkelijke onderdelen. Als de oorspronkelijke onderdelen minder dan 0,25 mm overlappen, worden clashes niet gemeld.
Selecteer in het model de objecten die u de clash check wilt opnemen.
Klik in het dialoogvenster Clash Check Manager op om de objecten te controleren.

De statusbalk in Clash Check Manager geeft aan dat er een clash check in uitvoering is.

Tekla Structures geeft ook een dialoogvenster weer met de voortgangsbalk clash check. De voortgangsbalk geeft eerst de voortgang van de clash check voor Tekla Structures-objecten weer en vervolgens voor referentiemodelobjecten en storten. U kunt de clash check in het dialoogvenster annuleren.

Wanneer de clash check is voltooid, wordt in de statusbalk in het dialoogvenster Clash Check Manager een bericht getoond over het opsommen van de resultaten van de clash check en een voortgangsbalk die aangeeft hoe lang het duurt om alle clashes aan de lijst met clashes toe te voegen. Als de vermelding is voltooid, wijzigt het statusbalkbericht naar Gereed.
Selecteer de gewenste modelobjecten en voer de clash check opnieuw uit, als u meer objecten wilt opnemen in de clash check.

Nieuwe clashes worden aan het einde van de lijst toegevoegd.
Nadat objecten zijn verwijderd of gewijzigd, kunt u de clash check opnieuw uitvoeren om te zien of de clash nog bestaat.
1. Selecteer de gewenste clashes in Clash Check Manager.
2. Klik op om de clash check opnieuw uit te voeren.

Opmerking:

Als u niet het gehele model wilt controleren, kunt u Organisator gebruiken om de secties en vloeren te selecteren waarvoor u de clash check wilt uitvoeren. Selecteer een sectie of een vloer in de categorie in Organisator, klik met de rechtermuisknop en selecteer In het model selecteren.

Opmerking:

Wijzig het renderen van objecten naar Alleen geselecteerde onderdeel weergeven (Ctrl+5) voor een betere zichtbaarheid, als u de clashes niet kunt vinden in het model.

Opmerking: Clashes worden niet gevonden als de profielen en posities identiek zijn.

Symbolen die bij clash check worden gebruikt

Clash Check Manager gebruikt symbolen om de toestand van een clash aan te geven.


Vlagsymbool	Status	Beschrijving
(geen)	Actief	De standaardtoestand. De clash is niet nieuw, gewijzigd, opgelost of ontbreekt.
	Nieuw	Als ze voor de eerste keer worden gevonden worden alle clashes worden aangeduid als nieuw.
	Gewijzigd	Als het object is gewijzigd (bijvoorbeeld als het profiel is gewijzigd), verandert de toestand naar gewijzigd als u de clash check opnieuw uitvoert. Alleen bepaalde objecteigenschappen zijn van invloed op deze vlag. Om te zien welke eigenschappen dat zijn, kunt u met uw rechtermuisknop op een van de kolomkoppen klikken. Zowel zichtbare als verborgen eigenschappen zijn van invloed op deze vlag.
	Opgelost	Als de objecten niet langer meer clashen, verandert de toestand naar opgelost als u de clash check opnieuw uitvoert.
	Ontbreekt	Als een of beide Objecten met een clash uit het model zijn verwijderd, verandert de toestand naar ontbreekt als u de clash check opnieuw uitvoert.

Over clashtypen

Tekla Structures geeft het type van elke clash in de kolom Type in het dialoogvenster Clash Check Manager weer.

De volgende typen clashes kunnen voorkomen:


Type	Beschrijving	Voorbeeld

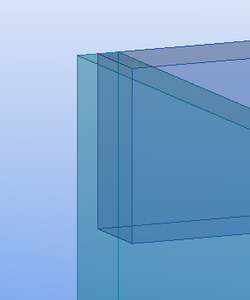

Clash	Het object overlapt gedeeltelijk met een ander object.

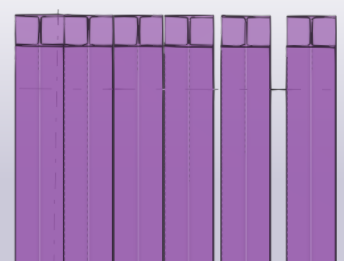

Clash	Twee identieke objecten overlappen volledig.

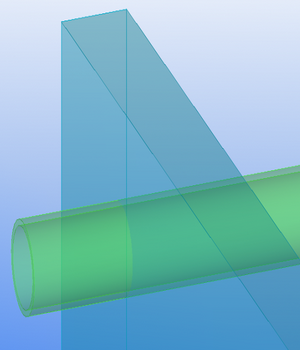

Clash	Objecten kruisen elkaar op verschillende locaties.

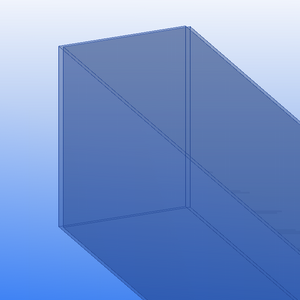

Clash	Het object doorkruist een ander object.

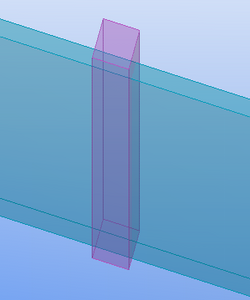

Is aan binnenzijde	Het object bevindt zich binnen een ander object.

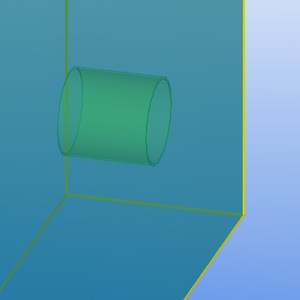

Min. afstand	De objecten bevinden zich dichter bij elkaar dan de gedefinieerde minimale afstand. De minimale afstand wordt gebruikt tussen referentiemodelobjecten en stortobjecten en tussen deze objecten en oorspronkelijke Tekla Structures-onderdelen. De minimale afstand wordt niet gebruikt tussen alleen oorspronkelijke Tekla Structures-onderdelen.

Open clash check-sessies en sla deze op

Clash check-sessies worden opgeslagen als .xml bestande in de ..\TeklaStructuresModels\<model>\Clashes-map. Tekla Structures maakt de map automatisch als u Clash Check Manager voor het eerst opent.

Als u sessies in de Clash Check Manager wil openen of opslaan, doet u het volgende:


Taak	Actie
De huidige sessie opslaan	Klik op in het dialoogvenster Clash Check Manager.
Een sessie openen	Klik op in het dialoogvenster Clash Check Manager. Selecteer een sessie in het dialoogvenster Openen. Klik op Openen.
Een nieuwe sessie starten	Klik op in het dialoogvenster Clash Check Manager. Clash Check Manager wist de lijst met clashes zonder een clash check uit te voeren. Als u al clashes in de lijst in het dialoogvenster Clash Check Manager ebt weergegeven, zal het selecteren of uitschakelen van een selectievakje van de instelling Tussen referentiemodellen, Tussen referentiemodellen en onderdelen, Objecten in referentiemodellen, Tussen onderdelen, of Minimale afstand een nieuwe sessie van de clash check starten. Tekla Structures geeft een dialoogvenster weer met de vraag of u uw huidige clash check-sessie wilt opslaan.
De huidige sessie met een andere naam of op een andere locatie opslaan	Klik op de pijl naast de knop in het dialoogvenster Clash Check Manager. Klik op Opslaan als. Blader in het dialoogvenster Opslaan als naar de map waarin u de sessie wilt opslaan. Voer in het vak Bestandsnaam een nieuwe naam in. Klik op Opslaan.
Alleen geselecteerde clashes opslaan	In het dialoogvenster Clash Check Manager selecteert de clashes die u wilt opslaan. Klik op de pijl naast de knop . Klik op Selectie opslaan.
