Voorbeeld: Een symmetrisch C-vormig profiel maken door te schetsen

Dit voorbeeld geeft weer hoe u met variabelen een geschetst profiel kunt maken.

Na het voltooien van de taken hebt u een symmetrisch C-vormig profiel gemaakt met de maatlijnen b1 = b2 en h2 = h3. Als u het profiel in het model gebruikt, kunt u de volgende maatlijnen wijzigen:

Breedte (b1)
Totale hoogte (h1)
Hoogte (h2)
Dikte (P1)
Afwerkingen (P2)

Voorbeeld: Een C-vormig profiel schetsen

Begin met het schetsen van de omtrek van het profiel.

Open de Schets Editor.
Maak met het commando Schets polylijn een grof C-vormig profiel.

In dit stadium hoeft het profiel niet symmetrisch te zijn of de juiste maatlijnen te hebben.
Maak de lijnen recht met de commando´s Horizontale beperking toevoegen en Verticale beperking toevoegen .
Sla het profiel op en geef het de naam CSHAPE.

Voorbeeld: Maatlijnen aan het geschetste profiel toevoegen

Na het schetsen van de omtrek van het profiel kunt u doorgaan met het toevoegen van maatlijnen.

Gebruik het commando Horizontale maatlijn schetsen om de afstanden b1 en b2 te maken.
Gebruik het commando Verticale maatlijn schetsen om de afstanden h1, h2 en h3 te maken.

Voer in het dialoogvenster Variabelen de volgende waarden voor de afstanden in:


Naam	Formule	Waarde	Type waarde	Type variabele	Zichtbaarheid	Tekst in dialoogvenster
b1	150.00	150.00	Lengte	Afstand	Zichtbaar	Breedte
b2	=b1	150.00	Lengte	Afstand	Onzichtbaar	Breedte
h1	300.00	300.00	Lengte	Afstand	Zichtbaar	Hoogte
h2	70.00	70.00	Lengte	Afstand	Zichtbaar	Hoogte
h3	=h2	70.00	Lengte	Afstand	Onzichtbaar	Hoogte

Zorg ervoor dat Zichtbaarheid voor de afstanden b1, h1 en h2 op Zichtbaar is ingesteld.
Sla het geschetste profiel op.

Voorbeeld: De dikte van de schets instellen

Na het toevoegen van de maatlijnen aan het geschetste profiel kunt u doorgaan met het definiëren van de dikte van de schets.

Voer in het dialoogvenster Variabelen de volgende stappen uit:
1. Klik op Toevoegen om een nieuwe parametervariabele P1 toe te voegen.
2. In de kolom Formule voert u 20,00 in.
3. In de kolom Zichtbaarheid selecteert u Zichtbaar.
4. In de kolom Tekst in dialoogvenster voert u Dikte in.

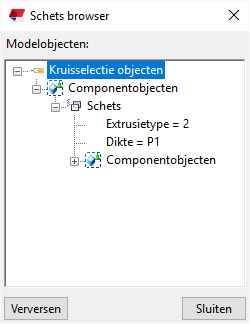

Stel de dikte in de Schets browser in met de parametervariabele P1.
1. Klik met de rechtermuisknop op Dikte, selecteer Voeg vergelijking toe en voer vervolgens =P1 in.
2. Klik met de rechtermuisknop op Extrusietype, selecteer Voeg vergelijking toe en voer vervolgens =2 in om de schets naar de binnenzijde ten opzichte van de polylijn te laten extruderen.
Sla het geschetste profiel op.

Voorbeeld: De afwerkingen van het geschetste profiel wijzigen

Na het instellen van de dikte van de schets kunt u doorgaan met het wijzigen van de afwerkingen van het geschetste profiel.

In de Schets Editor doet u het volgende:
1. Dubbelklik op een afwerkingssymbool .
2. Wijzig in het dialoogvenster Afwerkeigenschappen het afwerkingstype naar Lijn en klik vervolgens op Wijzigen.
3. Herhaal de stappen 1a-b voor alle afwerkingen.
Voer in het dialoogvenster Variabelen de volgende stappen uit:
1. Klik op Toevoegen om een nieuwe parametervariabele P2 toe te voegen.
2. In het vak Formule voert u 10,00 in.
3. In het vak Zichtbaarheid selecteert u Zichtbaar.
4. In het vak Tekst in dialoogvenster voert u Afwerking in.
In de Schets browser doet u het volgende:
1. Dubbelklik op Beperking hoekafwerking om de afwerkeigenschappen te openen.
2. Klik met de rechtermuisknop op Afwerking X, selecteer Voeg vergelijking toe en voer vervolgens =P2 in.
3. Voer dezelfde waarde in voor Afwerking Y.
4. Herhaal de stappen 4a-c voor alle afwerkingen.
Sla het geschetste profiel op.

Voorbeeld: Het geschetste profiel in een model gebruiken

Uw geschetste profiel is nu voltooid en u kunt het in uw model gebruiken.

Dubbelklik op een onderdeel om de onderdeeleigenschappen in het eigenschappenvenster te openen.
Klik op de knop ... naast het vak Profiel.

Het dialoogvenster Selecteer profiel wordt geopend.
Open de sectie Overig aan het einde van de profielstructuur en selecteer het profiel CSHAPE.

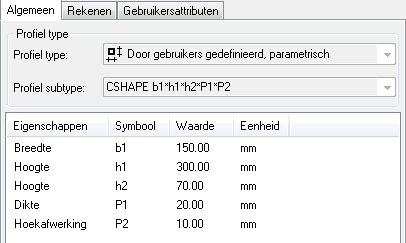

Wijzig indien nodig de maatlijnen van het profiel in het tabblad Algemeen.
Klik op OK om de wijzigingen toe te passen.
Wijs punten aan om het onderdeel in het model te plaatsen.
