Positievlakken voor een geschetst profiel definiëren
Bij het schetsen van een profiel kunt u er positievlakken voor definiëren. Met positievlakken kunt u de vlakken bepalen die Tekla Structures gebruikt voor het positioneren van onderdelen en componenten.
Voordat u begint
Voeg voordat u begint maatlijnen aan het geschetste profiel toe.
Positievlakken van onderdelen
Met onderdeelpositievlakken kunt u bepalen hoe Tekla Structures posities met een geschetst profiel plaatst.
Deze vlakken worden gebruikt voor de instellingen In vlak en In diepte van onderdelen en ook voor het plaatsen van gebruikerscomponenten die aan omtrekvlakken worden gekoppeld.
De onderdeelpositievlakken worden in blauw getoond:
De opties Links en Rechts van Op vlak zijn ingesteld op basis van de verticale blauwe vlakken en de optie Midden ligt daar tussenin.
Voor de instelling In diepte zijn de Voor en Achter-opties volgens de horizontale blauwe vlakken ingesteld en de optie Midden ligt daar tussenin.
Voorbeeld
U kunt onderdeelpositievlakken definiëren zodat een asymmetrisch profiel alleen op basis van zijn lijf is geplaatst. In het volgende voorbeeld illustreren de grijze stippellijnen de Midden-optie:
(1) Optie Midden
Verbindingspositievlakken
Met verbindingspositievlakken kunt u bepalen hoe Tekla Structures componenten plaatst ten opzichte van het hoofdonderdeel van de component dat een geschetst profiel heeft.
De verbindingspositievlakken worden in groen weergegeven:
Voorbeeld
Deze afbeelding toont de standaard verbindingspositievlakken van een dubbele T-plaat die als geschetst profiel werd gemaakt. De groene lijn geeft de standaard verbindingspositievlakken aan.
Om verbindingen in overeenstemming met de locatie van de staafjes van het dubbele T-stuk te plaatsen, verplaatst u de verbindingspositievlakken zoals hier weergegeven.
Positievlakken weergeven en verbergen
Als u de standaard positievlakken wilt weergeven of verbergen, kunt het volgende doen:
|
Taak |
Actie |
|---|---|
|
Onderdeelpositievlakken weergeven of verbergen |
Klik op |
|
Verbindingspositievlakken weergeven of verbergen |
Klik op |
.
. Positievlakken verplaatsen
U kunt de positievlakken verplaatsen door de handles te verplaatsen.
Als u de handles vanuit de uiterste hoeken van het geschetste profiel verplaatst, moet u deze koppelen door aan elke handle een maatlijn toe te voegen. Anders functioneert de positionering niet correct in het model.
-
Klik op het positievlak om de handles te tonen.

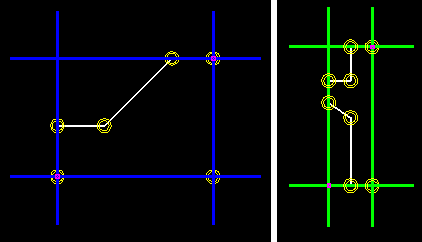

De handles worden in roze weergegeven. Standaard zijn de handles de uiterste hoeken van het geschetste profiel.
Bijvoorbeeld:
Voorbeeld

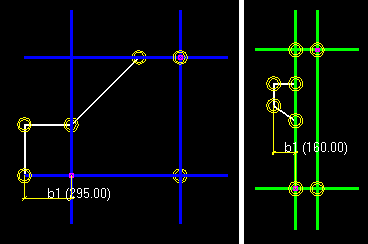

In de volgende voorbeelden is de linkerhandle van het positievlak gekoppeld door gebruik van een horizontale maatlijn (b1):
Naar standaard positievlakken terugkeren
U kunt de standaard positievlakken van een geschetst profiel terugdraaien als u de vlakken hebt verplaatst.
Als u naar de standaard positievlakken wilt terugkeren, kunt het volgende doen:
|
Taak |
Actie |
|---|---|
|
Terugkeren naar de standaard onderdeelpositievlakken |
|
|
Terugkeren naar de standaard verbindingspositievlakken |
|
Wat u verder moet doen
Vervolgens controleert u het geschetste profiel om er zeker van te zijn dat de beperkingen en maatlijnen correct werken in het geschetste profiel.
