Om de vorm en afmetingen van een door u gemaakt profiel te tonen, kunt er een afbeelding van maken. Tekla Structures geeft de afbeelding weer wanneer u in de profielendatabase naar profielen bladert.
De afbeelding moet het Windows bitmapformaat (.bmp) hebben en kan met een willekeurige bitmap-editor worden gemaakt, zoals Microsoft Paint.
-
Maak een screenshot van het profiel dat u hebt getekend of geschetst.
Druk bijvoorbeeld op de toets Print Screen (Prt Scr) om een screenshot van uw hele desktop te maken. Als u een screenshot van een actief venster wilt maken, drukt u op Alt+Print Screen. Het screenshot wordt op het klembord geplaatst.
-
Open het Screen Shot in een bitmap editor en wijzig desgewenst de afbeelding.
-
Sla de afbeelding in de indeling .bmp in de map ..\ProgramData\Trimble\Tekla Structures\<version>\Bitmaps op.
Raadpleeg DAK_BMPPATH voor meer informatie over de locaties van de \bitmaps-mappen.
De bestandsnaam moet overeenkomen met de profielnaam. Als de naam van een vast profiel of een geschetst profiel bijvoorbeeld mysketch is, dan moet de afbeelding mysketch.bmp worden genoemd.
Als het profiel is gemaakt met een .clb-bestand, dan moet de naam van het afbeeldingsbestand ook de bibliotheek-id bevatten die voor het profiel is gebruikt in het .clb-bestand en in het profitab.inp-bestand. Als de bibliotheek-ID bijvoorbeeld BuiltUps is en de naam van de doorsnede BOXISMC is, noem dan het afbeeldingsbestand BuiltUps.BOXISMC.bmp.
Merk op dat de profielnamen, doorsnedenamen en bibliotheek-ID's hoofdlettergevoelig zijn.
-
Start Tekla Structures opnieuw op.

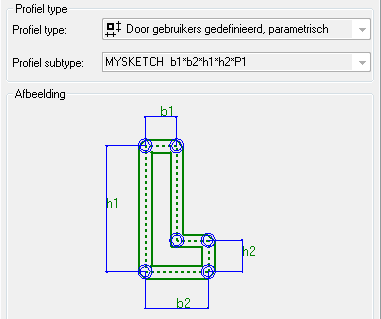

De afbeelding wordt nu weergegeven in de profielendatabase.
