Kijkvlakken en kijkboxen maken
Met kijkvlakken en kijkboxen kunt u zich concentreren op specifieke details in het model door onderdelen van het model te scheiden voor gedetailleerd onderzoek.
Met kijkvlakken kunt u binnen in het model kijken door een deel van het venster uit te knippen. U kunt kijkvlakken maken door een objectvlak te selecteren of kijkvlakken die zijn gebaseerd op de vensterdiepte.
Met kijkboxen kunt u een bepaald gebied in een model isoleren door de rest van het model te verbergen.
U kunt geen kijkvlakken maken voor een venster waarin al een kijkbox zit.
Een kijkvlak maken
U kunt maximaal zes kijkvlakken per modelvenster aanmaken.
Als u alleen kijkvlakken en kijkboxen wilt maken voor referentiemodelobjecten en puntenwolken, schakelt u het selectievakje Alleen referentie-objecten knippen in in. Wanneer u deze optie selecteert, worden de oorspronkelijke Tekla Structures-objecten niet geknipt. Als dit selectievakje is uitgeschakeld, worden in alle vensters alle objecten geknipt door kijkvlakken en kijkboxen.
-
Beweeg de muisaanwijzer boven de modelobjecten.
Een kruissymbool geeft de objectoppervlakten en vlakken aan waarmee u het kijkvlak kunt selecteren en uitlijnen. Het lijnsymbool geeft de zijde aan die wordt uitgeknipt. Bijvoorbeeld:
De instelling snapdiepte op de werkbalk Snappen is van invloed op de vlakken die u kunt selecteren. Stel de snapdiepte in op 3D of Auto om de objectvlakken in het hele 3D-gebied te kunnen selecteren.
-
Selecteer een objectvlak.

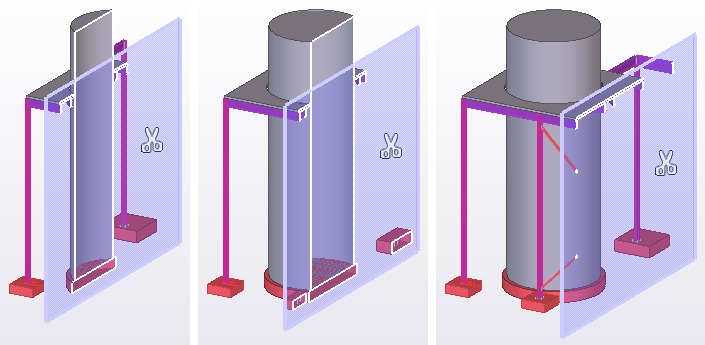

Het symbool voor het kijkvlak verschijnt in het model
. -
Als u een kijkvlak wilt verplaatsen, selecteert u het schaarsymbool van het kijkvlak en sleept u het naar een nieuwe locatie.
Een kijkbox maken
Met kijkboxen kunt u zich richten op een vereist detail in het model, zonder de noodzaak om meerdere kijkvlakken te maken. U kunt met één klik een gebied van het model isoleren voor nader onderzoek. U kunt één kijkbox per modelvenster maken.
Met kijkboxen kunt u een van de volgende dingen doen:
- een kijkbox maken rondom een groter gebied van het model. De standaardgrootte van een kijkbox is 5000 x 5000 x 5000 mm.
- een kijkbox maken rondom een geselecteerd object in het model.
Als u alleen kijkvlakken en kijkboxen wilt maken voor referentiemodelobjecten en puntenwolken, schakelt u het selectievakje Alleen referentie-objecten knippen in in. Wanneer u deze optie selecteert, worden de oorspronkelijke Tekla Structures-objecten niet geknipt. Als dit selectievakje is uitgeschakeld, worden in alle vensters alle objecten geknipt door kijkvlakken en kijkboxen.
Een kijkbox maken rondom een aangewezen punt
-
Klik op het tabblad Venster op .
-
Wijs in het model het middelpunt voor de kijkbox aan.
De kijkbox wordt gemaakt. De as van de kijkbox volgt het werkvlak.
-
Om de positie van de kijkbox te wijzigen, wijst u een nieuw middelpunt aan voor de kijkbox.
-
Druk op Esc om het maken van een kijkbox te voltooien.
-
Om de grootte van de kijkbox aan te passen, selecteert u de kijkbox.
De handles voor rechtstreekse wijziging worden zichtbaar gemaakt aan de kijkbox.
-
Versleep een van de handles of wijzig de maatlijnwaarden.
-
Verwijder de kijkbox als u deze niet meer nodig hebt.
- Selecteer de kijkbox en druk op Verwijderen om een kijkbox te verwijderen.
- Klik op om alle kijkboxen in alle open vensters te verwijderen.
Een kijkbox rondom een geselecteerd object maken
Naast het standaardformaat kijkbox kunt u een kijkbox maken rondom een geselecteerd onderdeel, merk, bout, wapening, referentiemodel, referentieobject, of rond gebouwen of ruimten in de gebouwhiërarchie. De kijkbox bevat dan alleen het geselecteerde object.
-
Selecteer in het model het object waaromheen u de kijkbox wilt maken.
-
Klik met de rechtermuisknop en selecteer Kijkbox maken.

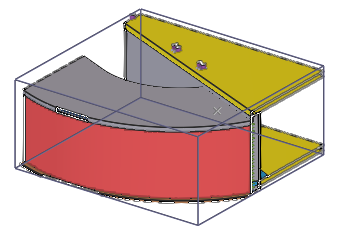

De kijkbox wordt rondom het geselecteerde object gemaakt, waarbij de geometrie wordt gedefinieerd door het object. De oriëntatie van de kijkbox volgt het coördinatensysteem van het geselecteerde object.
-
Om de grootte van de kijkbox aan te passen, selecteert u de kijkbox.
De handles voor rechtstreekse wijziging worden zichtbaar gemaakt aan de kijkbox.
-
Versleep een van de handles of wijzig de maatlijnwaarden.
-
Verwijder de kijkbox als u deze niet meer nodig hebt.
- Selecteer de kijkbox en druk op Verwijderen om een kijkbox te verwijderen.
- Om alle kijkboxen in alle open vensters te verwijderen, klikt u op .
Een kijkvlak voor de vensterdiepte maken
Als de modelobjecten niet passen bij de vensterdiepten van het werkgebied, kunt u kijkvlakken met vensterdiepten maken via de mini-werkbalk.
Op basis van de vensterdiepte kunt u bijvoorbeeld eenvoudig een hele vloer apart zetten van een gebouw. Bekijk kijkvlakken voor vensterdiepte in native Tekla Structures-modellen en in referentiemodellen en overlay-modellen.
-
Klik in de miniwerkbalk op Kijkvlakken vensterdiepten toevoegen of bijwerken
.
-
Als u de kijkvlakken voor de vensterdiepte wilt verwijderen, klikt u op Kijkvlakken vensterdiepte verwijderen
in de mini werkbalk of op .
Het werkgebiedvak kan hiaten in de vensterdiepten hebben en wanneer u met overlay-modellen werkt, kunt u modellen afsnijden die buiten het werkgebied liggen.
Beperkingen:
-
U kunt de kijkvlakken van vensterdiepten niet verplaatsen door het kijkvlak naar een nieuwe locatie te slepen. Dit komt doordat de kijkvlakken van de vensterdiepten alleen zijn verbonden met de vensterdiepte.
-
Nadat u de vensterdiepte hebt aangepast, klikt u op de knop Kijkvlakken vensterdiepten toevoegen of bijwerken om het kijkvlak van de vensterdiepte handmatig bij te werken.
