Een boutgroep maken

Houd op het tabblad Staal Shift ingedrukt en klik op Bout .

De eigenschappen Bout worden geopend in het eigenschappenvenster en de volgende mini werkbalk verschijnt:
Wijzig indien nodig de eigenschappen Bout.

De instellingen Boutgroep beïnvloeden bijvoorbeeld het eindresultaat: de vorm van de boutgroep, het aantal bouten in de groep en de afstand van de bouten. Raadpleeg voor voorbeelden van de Boutgroepvorm onderstaande de sectie voor voorbeelden.

Als u de eigenschappen van het gat wilt definiëren, gebruikt u de Gat-instellingen in de Bout Eigenschappen.
Beweeg de muisaanwijzer over de onderdelen in het model om een voorbeeld van de bouten te zien.

Met de opties en waarbij u een onderdeelvlak gebruikt, wordt de rand van het onderdeelvlak die zich het dichtst bij de muisaanwijzer bevindt, geselecteerd als basis voor de preview. De richting van de boutgroep staat loodrecht op deze rand.

Boutkoppen worden in het voorbeeld met kruisjes aangeduid. Bijvoorbeeld:

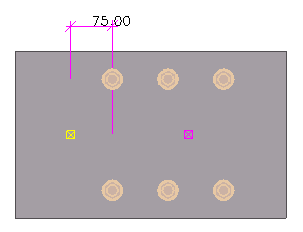

Als u wilt aanpassen of maatlijnen in het voorbeeld worden weergegeven, klikt u op op de mini werkbalk. Klik vervolgens op Interne maatvoering om de maatlijnen tussen de bouten in de groep weer te geven of te verbergen.
Als u wilt snappen naar hartlijnen als u de bouten plaatst, klik dan op op de mini werkbalk. Selecteer vervolgens of u de hartlijnen wilt weergeven voor profielen, zoals liggers en kolommen, voor platen of voor beide.

Kies hoe u de bouten wilt maken en plaatsen; klik op een knop op de mini werkbalk om een van de drie methoden te selecteren:

Op vlak,

Op onderdelen en vlak of

Op onderdelen en punten. Volg daarna de bijbehorende stappen hieronder.

Wanneer u locaties kiest, kunt u verschillende methoden voor snappen gebruiken, zoals numeriek snappen of tijdelijke referentiepunten maken door Ctrl ingedrukt te houden.

Als u de richting van de bouten 180° wilt wijzigen, klikt u op op de mini werkbalk. Als u op klikt, wordt alleen de richting van de bout omgedraaid, maar blijven de andere bouteigenschappen behouden, zoals de volgorde van speciale gaten en de gatlocaties.


Taak	Actie
Bouten maken met behulp van een onderdeelvlak	Klik op de mini werkbalk op . Kies een locatie op een onderdeelvlak. Als u de richting van de rand tijdelijk wilt vergrendelen, houdt u Alt ingedrukt terwijl u kiest. Tekla Structures gebruikt de waarde Doordringlengte in de eigenschappen van Bout om de te verbinden onderdelen te selecteren. Het onderdeel met het grootste volume is het hoofdonderdeel en de aangelaste onderdelen bevinden zich in de volgorde waarin ze worden gevonden.
Maak bouten op basis van de te verbinden onderdelen en met behulp van een onderdeelvlak	Klik op de mini werkbalk op . Selecteer het hoofdonderdeel waaraan de aansluitende onderdelen worden gebout. Selecteer de aansluitende onderdelen. Klik met de middelste muisknop om het selecteren van onderdelen te beëindigen. Kies een locatie op een onderdeelvlak. Als u de richting van de rand tijdelijk wilt vergrendelen, houdt u Alt ingedrukt terwijl u kiest. Tekla Structures berekent de doordringlengte van de bout op basis van de geselecteerde onderdelen en corrigeert de waarde voor Doordringlengte in de eigenschappen voor Bout.
Maak bouten op basis van de te verbinden onderdelen en door twee punten aan te wijzen	Klik op de mini werkbalk op . Selecteer het hoofdonderdeel waaraan de aansluitende onderdelen worden gebout. Selecteer de aansluitende onderdelen. Klik met de middelste muisknop om het selecteren van onderdelen te beëindigen. Wijs een punt aan om de oorsprong van de boutgroep aan te geven. Wijs een tweede punt aan om de richting van de x-as van de boutgroep aan te geven. Tekla Structures bepaalt de locatie van de boutgroep aan de hand van de volgende waarden: de x-as van de boutgroep en het werkvlak. Maatlijnen zijn relatief ten opzichte van de oorsprong van de boutgroep die het eerste aangewezen punt is. Tekla Structures stelt de x-richting van de boutgroep in met het tweede punt dat wordt aangewezen. Het is van belang dat de punten die u aanwijst om de boutgroep te maken zich dicht genoeg bij de onderdelen bevinden die u wilt verbinden.

Een enkele bout maken

Houd op het tabblad Staal de Shift ingedrukt en klik op Bout om de eigenschappen Bout te openen.
Selecteer Boutgroep, onder Array uit de Vorm-lijst.
Voer in de vakken Bout H.O.H. X en Bout H.O.H. Y een 0 in.
Maak de bout op dezelfde wijze als waarop u een boutgroep maakt. Zie de instructies in de bovenstaande tabel.

Bouten maken met de component Auto bout

Gebruik de component Auto bout om onderdelen, dichtbijgelegen onderdelen, vulplaten, platen in buizen of andere platen te bouten. Auto bout volgt de rotatie van het onderdeel en zoekt naar de beste rotatie zodat u het werkvlak niet hoeft in te stellen. Met Auto bout kan een boutgroep meerdere onderdelen omvatten, zodat u bijvoorbeeld een las als een enkele groep kunt beheren.

Klik op de knop Applicaties en componenten in het zijvenster om de database Applicaties en componenten te openen.
Start met het invoeren van auto bout in het zoekvak.
Dubbelklik in de database op Auto bout om het dialoogvenster Auto bout te openen.
Definieer de bouteigenschappen.
U kunt indien nodig doordringlengte als tijdelijke lijnen weergeven om zelfs als de bouten niet worden gemaakt weer te geven waar de bouten moeten worden geplaatst.
- Selecteer in de lijst aan de onderkant van het dialoogvenster om de tijdelijke lijnen niet weer te geven.
- Selecteer in de lijst onder aan het dialoogvenster om de tijdelijke lijnen weer te geven.
Om de tijdelijke lijnen te verwijderen, klikt u met de rechtermuisknop op het venster en selecteert u Regenereer venster.
Klik op Toepassen.
Selecteer het hoofdonderdeel.

Auto bout gebruikt dit onderdeel om de beste rotatie vast te stellen. Dit onderdeel wordt het hoofdonderdeel van het merk.
Selecteer het aansluitende onderdeel.
Klik met de middelste muisknop.

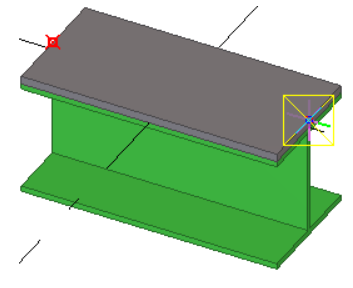

Wijs de eerste en tweede positie aan om de richting van de boutgroep te definiëren.
De posities die u kiest, definiëren een lijn die wordt gebruikt om alle parallelle onderdeelvlakken en het optimale vlak en de locaties voor de bouten te vinden. Het vlak wordt als volgt gekozen:
1. Het vlak met de langste projectie van de lijn
2. Als er twee vlakken zijn met even lange projecties, het vlak dat dichter bij de lijn ligt
3. Als er twee vlakken even dichtbij zijn, het grotere vlak

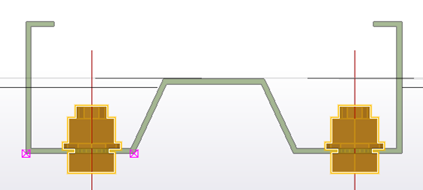

Voorbeeld: met speciale onderdeelprofielen kunt u de punten dicht bij het gewenste vlak selecteren om ervoor te zorgen dat de bouten correct worden geplaatst.

Voorbeelden

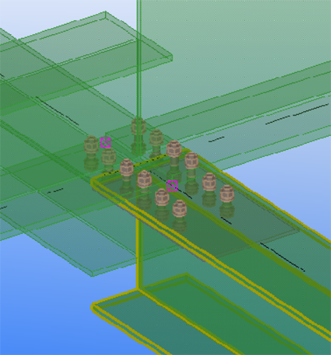

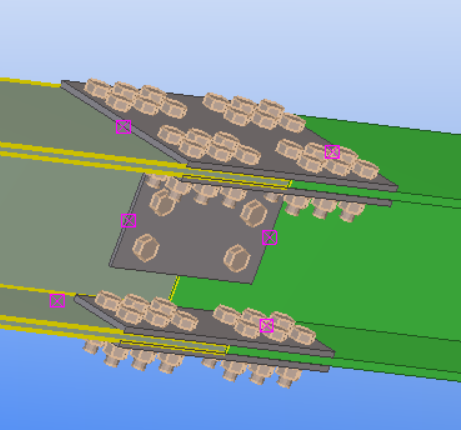

Voorbeelden van onderdelen die met component Auto bout zijn gebout, worden hieronder weergegeven. De hoofdonderdelen en de geselecteerde punten zijn gemarkeerd.

Een boutgroep maken door een component te exploderen

Een alternatieve manier om bouten te maken, is om eerst een component toe te passen die boutgroepen bevat en vervolgens de component te exploderen.

Pas een component toe die boutgroepen bevat.

Verbind bijvoorbeeld twee liggers of een ligger en een kolom met behulp van een eindplaat met bouten.
Explodeer de component.
1. Selecteer de te exploderen component.
2. Klik met de rechtermuisknop en selecteer Component exploderen.

  Tekla Structures maakt de objecten in de component los.
Wijzig de boutgroep.
1. Selecteer de boutgroep en dubbelklik erop om de eigenschappen te openen.
2. Wijzig de eigenschappen.
3. Klik op Wijzigen.

Geboute onderdelen wijzigen of toevoegen

U kunt de onderdelen wijzigen waarmee een boutgroep wordt verbonden.

Klik op het tabblad Staal op Geboute onderdelen.
Selecteer de boutgroep.
Selecteer het hoofdonderdeel en de aansluitende onderdelen opnieuw.
Klik met de middelste muisknop om het selecteren van de onderdelen te beëindigen.

Boutgroepvorm

Gebruik de instellingen van de Boutgroep in de Bout-eigenschappen om de vorm van een boutgroep te selecteren en te bepalen hoeveel bouten de boutgroep bevat.

In de afbeeldingen hieronder geeft de gele hendel de oorsprong van de boutgroep aan en de magenta hendel geeft de x-richting van de boutgroep aan.


Vorm	Andere boutgroepsinstellingen	Voorbeeldwaarden
Array	Bout H.O.H. X Afstand tussen bouten in de x-richting van de boutgroep.	150
Array	Bout H.O.H. Y Afstand tussen bouten in de y-richting van de boutgroep.	100
Cirkel	Aantal bouten	6
Cirkel	Diameter van de boutgroep.	100
Lijst	Bout H.O.H. X x-coördinaat van elke bout vanaf de oorsprong van de boutgroep.	75 175 250
Lijst	Bout H.O.H. Y y-coördinaat van elke bout vanaf de oorsprong van de boutgroep.	75 -50 0

Bouteigenschappen

Gebruik de Bout-eigenschappen om de eigenschappen van een boutgroep weer te geven of te wijzigen. Gebruik het deel Gaten om de eigenschappen van boutgaten te definiëren. De eenheden hangen af van de instellingen in het menu Bestand > Instellingen > Opties > Eenheden en decimalen.


Instelling	Beschrijving
Bout
Grootte	Boutdiameter.
Standard	Boutsamenstellingennorm/-kwaliteit.
Bouttype	Definieer of de bouten op montageplaats of in de werkplaats moeten worden gemonteerd.
Verbinden als	Geef aan of u een aansluitend onderdeel of een submerk bout.
Draad in materiaal	Geef aan of de schroefdraad van de bout zich in de geboute onderdelen kan bevinden. Tekla Structures gebruikt deze waarde niet voor de berekening van de lengte van bouten met een volledige schroefdraad.
Doordringlengte	Geef aan welke onderdelen door de bout worden verbonden. Deze waarde geeft het gebied aan waarin Tekla Structures moet zoeken naar onderdelen die bij de boutgroep horen. Met behulp van de doordringlengte kunt u bepalen of de bout door één of door twee flenzen gaat. Tekla Structures zoekt aan de hand van de halve doordringlengte naar onderdelen, in beide richtingen van het vlak van de boutgroep. In de afbeelding hieronder is A de doordringlengte en is B de oorsprong van de bout. Tekla Structures berekent het zoekgebied als A/2 in beide richting vanuit punt B. Tekla Structures geeft een waarschuwing als de doordringlengte te klein is (dit betekent dat de boutgroep geen onderdelen bevat) en maakt de boutlengte 100 mm. Als er grote tussenruimten zijn tussen de verbonden onderdelen, wordt de tussenruimte opgeteld bij de lengte van de bout. Tekla Structures berekent de boutlengte aan de hand van de totale afstand tussen het eerste en laatste oppervlak. OPMERKING: Als u wilt afdwingen dat een bout een bepaalde lengte heeft, voert u een negatieve waarde voor de doordringlengte in (bijvoorbeeld -150). OPMERKING: Als er geen gaten of blinde gaten kunnen worden gemaakt, verhoogt u de lengte van de Uitsnijding.
Extra lengte	Extra boutlengte. Vergroot de materiaaldikte die Tekla Structures gebruikt bij het berekenen van de boutlengte. U kunt bijvoorbeeld een extra boutlengte nodig hebben om te kunnen schilderen. U kunt ook extra lengten in boutsamenstellingen inbouwen.

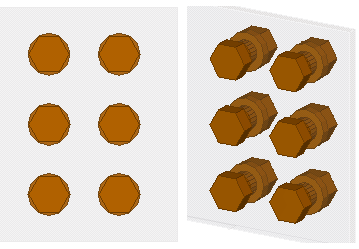

Merk	Selecteer of ringen en moeren met de bout moeten worden gemaakt. Schakel het selectievakje Bout in om de bout te maken en schakel vervolgens de selectievakjes voor de benodigde ringen en moeren in. Bijvoorbeeld: Als u alleen gaten zonder bouten wilt maken, schakelt u alle selectievakjes uit.
Boutgroep
Vorm	Vorm van de boutgroep. U hebt de volgende mogelijkheden: Array voor rechthoekig Cirkel voor cirkelvormig Lijst voor elke vorm
Bout H.O.H. X	Boutafstand of coördinaat, afhankelijk van de boutgroepvorm (Array of Lijst).
Bout H.O.H. Y	Boutafstand of coördinaat, afhankelijk van de boutgroepvorm (Array of Lijst).
Aantal bouten	Aantal bouten in een cirkelvormige boutgroep.
Diameter	Diameter van een cirkelvormige boutgroep.
Gaten
Tolerantie	Tolerantie = gatdiameter - boutdiameter
Gattype zonder opmaak	Selecteer Door om gaten te maken die in het hele deel zijn geopend. Selecteer Blind om gedeeltelijke gaten te maken die niet volledig door de onderdelen gaat.
Gatdiepte	De diepte van een blind gat wordt gemeten vanaf de bout/gat-referentiepunten (gele en magenta handles). Mogelijk moet u ook de waarde voor de Zaaglengte aanpassen.
Onderdelen met speciale gaten	Als u oversized gaten, sleufgaten of tapgaten wilt maken of als u gaten wilt weglaten, schakelt u de gewenste selectievakjes in om aan te geven welke onderdelen van de verbinding speciale gaten moeten krijgen.
Gebruik dezelfde instellingen voor alle speciale gaten	Schakel dit selectievakje in om in elk van de verbonden onderdelen dezelfde speciale gaten te maken. De eigenschappen van het speciale gat dat het dichtst bij de boutkop ligt, worden voor alle speciale gaten in de boutgroep gebruikt. Als u dit selectievakje uitschakelt, kunt u voor elk onderdeel afzonderlijk speciale gateigenschappen definiëren.
Speciaal gattype	Oversized gaten, sleufgaten, tapgaten of geen gaten. Deze optie wordt ingeschakeld als u een of meer selectievakjes Speciaal gat naast Onderdelen met speciale gaten inschakelt.
Oversized	Speling van een oversized gat.
Sleufgat X	x-tolerantie van een sleufgat. Nul voor een rond gat. Als u sleufgaten met een offset van het boutcentrum in de x-richting wilt maken, voert u een offset waarde in het tweede vak in (Sleuf-offset).
Sleufgat Y	y-tolerantie van een sleufgat. Nul voor een rond gat. Als u sleufgaten met een offset van het boutcentrum in de y-richting wilt maken, voert u een offset waarde in het tweede vak in (Sleuf-offset).
Gatgrootte kern	Grootte van een voorboorgat. OPMERKING: De grootte van het kerngat is niet van invloed op de DSTV-uitvoer. Deze waarde is alleen voor het markeren en weergeven van het gat in het model en de tekeningen.
De volgende twee instellingen zijn alleen beschikbaar in de Auto bout component:
Roteer sleufgaten	Als de bout meerdere onderdelen verbindt, wilt u de gaten mogelijk om en om met 90 graden roteren. Hierdoor kan de bout in verschillende richtingen bewegen.
Doordringlengte als tijdelijke lijnen weergeven	Geeft zelfs als de bouten niet worden gemaakt aan waar ze moeten worden geplaatst. Selecteer om de tijdelijke lijnen niet weer te geven. Selecteer om de tijdelijke lijnen weer te geven.
Positie
Op vlak	Verplaats de boutgroep loodrecht ten opzichte van de x-as van de boutgroep.
Rotatie	Definieer hoe ver de boutgroep ten opzichte van het huidige werkvlak rond de x-as wordt geroteerd. U kunt in dit vak bijvoorbeeld aangeven aan welke zijde van de verbonden onderdelen de boutkop moet komen.
In diepte	Verplaats de boutgroep loodrecht ten opzichte van het huidige werkvlak.
Offset vanaf
Dx, Dy, Dz	Offsets die de boutgroep verplaatsen door de x-as van de boutgroep te verplaatsen. Wordt gebruikt om de positie van een boutgroep te wijzigen. Met de beginpuntwaarden Dx, Dy en Dz wordt het eerste einde van de boutgroep ten opzichte van de x-as van de boutgroep verplaatst. Met de eindpuntwaarden wordt het eindpunt van de boutgroep verplaatst. Met een positieve Dx-waarde wordt het beginpunt naar het eindpunt verplaatst. Met Dy wordt het eindpunt loodrecht op het huidige werkvlak ten opzichte van de x-as van de boutgroep geplaatst. Met Dz wordt het eindpunt loodrecht ten opzichte van het huidige werkvlak geplaatst. Een voorbeeld van een boutgroep met het Dx-beginpunt ingesteld op 75:
Meer
Gebruikersattributen	Klik op de knop Gebruikersattributen om de gebruikersattributen (UDA's) van de bout te openen. Gebruikersattributen bieden meer informatie over de bouten.
