Onderdelen maken en onderdeeleigenschappen wijzigen
Tekla StructuresEen onderdeel is een basis gebouwobject dat verder kan worden gemodelleerd en gedetailleerd. Onderdelen zijn de bouwstenen van het fysieke model.
U kunt stalen onderdelen en betonnen onderdelen maken. Een speciaal type onderdelen zijn items die worden gebruikt om objecten te modelleren die moeilijk met basisonderdelen Tekla Structures en commando's te maken zijn, zoals uitsnijden.

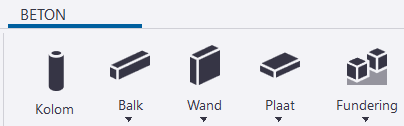

Maak stalen onderdelen door de commando's op Staal tabblad in het lint te gebruiken. Maak betonnen onderdelen met behulp van de commando's op het Beton tabblad in het lint.
Elk onderdeel wordt gedefinieerd door eigenschappen, zoals het materiaal, het profiel en de locatie. Onderdelen hebben ook gebruikersattributen (UDA's) die u kunt gebruiken om aanvullende informatie over een onderdeel te geven. U kunt onderdeeleigenschappen gebruiken in vensterfilters en selectiefilters om bijvoorbeeld onderdelen te selecteren, wijzigen en verbergen. U kunt ook onderdeeleigenschappen en gebruikersattributen opnemen in tekening- en lijsttemplates.

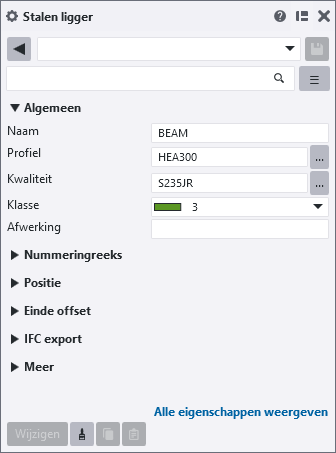

Als u de onderdeeleigenschappen wilt weergeven en wijzigen, gebruikt u het eigenschappenvenster. U kunt de eigenschappen van één type onderdeel of de algemene eigenschappen van meerdere, vergelijkbare onderdeeltypen tegelijkertijd weergeven en wijzigen.
De basis stalen onderdelen zijn:
De basis betonnen onderdelen zijn:
Tools voor detailleringsworkflows voor hout zijn als extensiepakket beschikbaar in Tekla Warehouse op de pagina Houttools. Zie Houtobjecten maken voor meer informatie.
