Onderdelen of merken vergelijken

U kunt twee geselecteerde onderdelen of merken vergelijken om bijvoorbeeld te controleren of ze hetzelfde positienummer krijgen.

Selecteer de objecten die u wilt vergelijken.
- Als u onderdelen wilt vergelijken, selecteert u twee onderdelen in het model.
- Als u merken wilt vergelijken, selecteert u een onderdeel van elk merk.
Klik op het tabblad Bewerken op Vergelijken en selecteer vervolgens Onderdelen vergelijken of Merken vergelijken.

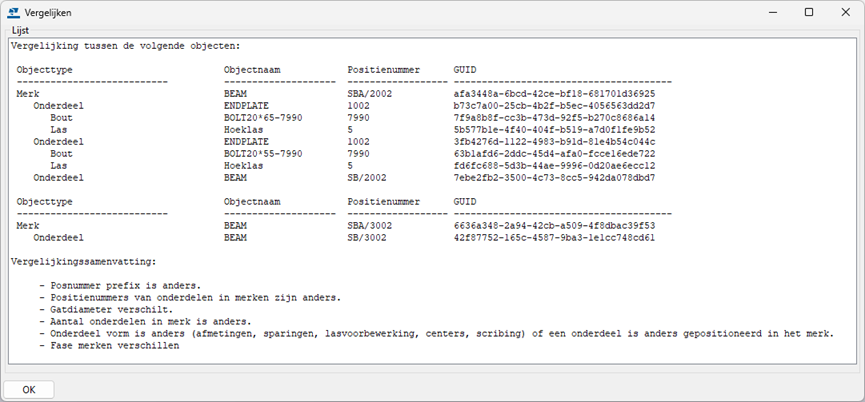

Tekla Structures geeft de resultaten weer op de statusbalk en opent een lijst met meer details. U ontvangt bijvoorbeeld het bericht dat de onderdeelgeometrie verschillend is of dat onderdelen op een andere positie in het merk zijn geplaatst.

Als u rijen in de lijst selecteert, markeert Tekla Structures de overeenkomstige objecten in het model en kunt u de objecten verder onderzoeken. U kunt bijvoorbeeld submerken in de eerder vergeleken merken selecteren en het commando Merken vergelijken opnieuw gebruiken om de submerken te vergelijken.

U kunt indien nodig de vergelijkings-lijsttemplates aan uw behoeften aanpassen. Wanneer Tekla Structures wordt geïnstalleerd in de map ..\Program Files, dan zijn deze templates standaard beschikbaar in de map ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. Kopieer de templates TS_Report_Assembly_Comparison.rpt en TS_Report_Part_Comparison.rpt naar uw project- of bedrijfsmap en pas vervolgens de gekopieerde templates waar nodig aan.
