1. Open het model waarvan u de vormgeometriebestanden wilt opschonen.
2. Klik op de knop Applicaties en componenten in het zijvenster om de database Applicaties en componenten te openen.
3. Zoek naar de applicatie Vormopschoner en open deze met een dubbelklik.

   Het dialoogvenster Vormopschoner wordt geopend.

4. Selecteer de vormen die u wilt opschonen.

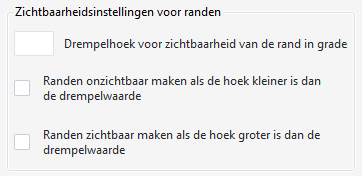

5. Als u overbodige randen moet verbergen of meer randen in de geselecteerde vormen wilt weergeven, gebruikt u de Instellingen randzichtbaarheid.



   1. Voer een drempelwaarde in voor de hoek tussen de aangrenzende vlakken in elk van de geselecteerde vormen.
   2. Als u randen wilt verbergen wanneer de vlakken van de aansluitende vorm zich in een kleinere hoek bevinden dan de drempelwaarde, selecteert u het eerste selectievakje.
   3. Als u randen wilt weergeven wanneer de vlakken van de aansluitende vorm in een grotere hoek zijn dan de drempelwaarde, selecteert u het tweede selectievakje.

   Vormen met te veel zichtbare of onzichtbare randen kunnen van invloed zijn op de manier waarop verschillende functies van Tekla Structures werken op items die met die vormen worden gemaakt. Het maken van stavensets kan bijvoorbeeld mislukken als complexe vormen te veel randen zichtbaar hebben.

6. Als u back-ups van de vormgeometriebestanden wilt maken, selecteert u Back-ups maken van vormen alvorens op te schonen.

   Door back-ups van de oorspronkelijke vorm geometriebestanden te maken, kunt u deze zo nodig herstellen.

7. Klik op Opschonen.

   Tekla Structures schoont de vormen op en geeft weer hoeveel vormen er uiteindelijk objecten zijn en hoe veel niet.

   Als u het opschoningsproces moet onderbreken, kunt u op Stop klikken.

8. Als u de gewijzigde vorm geometrie in de items in het model wilt zien, sluit u het model en opent u het opnieuw.

Als u back-upbestanden hebt gemaakt, kunt u de oorspronkelijke vormgeometriebestanden herstellen als u niet tevreden bent met het resultaat van het opschonen.

1. Open het dialoogvenster Vormopschoner opnieuw.
2. Selecteer de vormen die u wilt terugzetten.
3. Klik op Terugdraaien.
