Tekla Structures berekent de boutlengte op basis van de dikte van de materialen die worden verbonden, plus ringen en moeren.

Tekla Structures gebruikt waarden uit de boutendatabase en de boutnormendatabase bij het berekenen van de boutlengte. Als de boutendatabase geen bouten bevat met de lengte die u nodig hebt, kunt u deze toevoegen aan de boutendatabase.

Deze Merk-instellingen in het dialoogvenster Bout-eigenschappen beïnvloeden de lengteberekening van de bout.

(1) Als dit selectievakje niet is ingeschakeld, wordt er alleen een gat gemaakt.

(2) Eerste ring

(3) Tweede ring

(4) Extra ringen

(5) Eerste moer

(6) Tweede moer

Als het selectievakje voor een boutelement is ingeschakeld, wordt het boutelement in de boutsamenstelling en in de berekening van de boutlengte gebruikt.

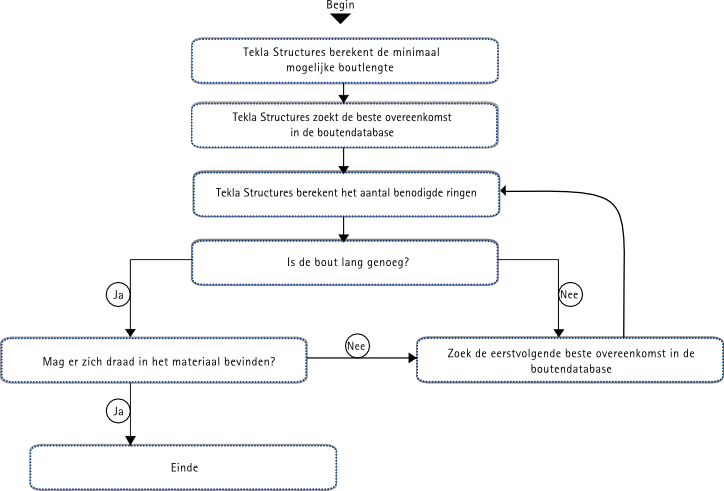

In het diagram en de gedetailleerde stappen hieronder wordt het proces van boutlengteberekening uitgelegd.

Als de boutendatabase geen bout bevat die aan deze eisen voldoet, geeft het model aan dat de bout niet geldig is.

1. Tekla Structures berekent de minimaal mogelijke lengte van de bout:

   Dikte eerste ring

   + materiaaldikte

   + dikte tweede ring

   + extra dikte van de ring

   + dikte eerste moer

   + dikte tweede moer

   + extra lengte

2. Tekla Structures zoekt naar de beste overeenkomst in de boutendatabase.

3. Tekla Structures berekent het vereiste aantal ringen (mag niet meer zijn dan 10), zodat de lengte van de schacht kleiner is dan:

   Dikte eerste moer

   + materiaaldikte

   + dikte tweede moer

   + dikte eerste ring

   + dikte tweede ring

   + (aantal ringen * extra ringdikte)

4. Tekla Structures controleert of de in stap 2 gevonden bout langer is dan:

   extra lengte

   + dikte eerste moer

   + materiaaldikte

   + dikte tweede moer

   + toevoeglengte (vanaf de boutendatabase)

   + dikte eerste ring

   + dikte tweede ring

   + (aantal ringen * extra ringdikte)

5. Als de geselecteerde bout niet voldoet aan de criteria in stap 4, dan keert Tekla Structures terug naar stap 2. Anders wordt doorgegaan naar stap 6.

6. Tekla Structures controleert dat de geselecteerde bout voldoet aan alle volgende voorwaarden.

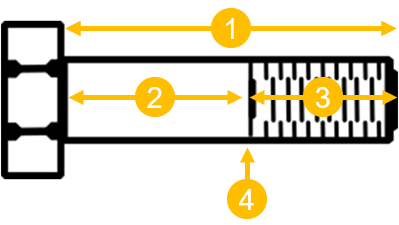

   Deze berekeningen verwijzen naar de volgende onderdelen van de bout:



   (1) Totale schachtlengte

   (2) Griplengte: de lengte van de schacht zonder schroefdraad, met uitzondering van de uitloop

   (3) Draadlengte: de lengte van de draad, exclusief de uitloop

   (4) Uitloop: het deel van de bout tussen de schacht zonder schroefdraad en de draad

   • Kan de draad binnen het materiaal worden aangesloten?

     Zelfs als de draad zich niet binnen het materiaal kan bevinden, staat de berekening altijd 3 of 4 mm draad toe binnen het materiaal, afhankelijk van de boutdiameter. Als de boutdiameter ≥ 24 mm is, is 4 mm mogelijk. Anders is 3 mm mogelijk.

   • Griplengte moet meer zijn dan:

     materiaaldikte

     + extra lengte

     + dikte eerste ring

     - maximaal toegestane draad in materiaal (OF 3 mm of 4 mm als draad in materiaal = nee)

   • De griplengte wordt berekend als:

     Totale schroefaslengte

     - draadlengte

     - oploop

   • De lengte van de uitloop wordt als volgt berekend:

     Diameter van de bout (mm)	Uitloop (mm)
     >33,0	10.0
     >27,0	8.0
     >22,0	7.0
     >16,0	6.0
     >12,0	5.0
     >7,0	4.0
     >4,0	2.5
     ≤4	1.5

7. Als de geselecteerde bout niet voldoet aan alle bovenstaande voorwaarden, dan keert Tekla Structures terug naar stap 2 en wordt de volgende langste bout geprobeerd.

8. Als de variabele XS_​BOLT_​LENGTH_​EPSILON wordt ingesteld, dan wordt de epsilondikte opgeteld bij of afgetrokken van de materiaaldikte om onnauwkeurige boutlengteberekening te voorkomen.

   Als er bijvoorbeeld geen rekening wordt gehouden met deze waarde, terwijl de berekende lengte 38,001 mm is, dan kan een bout van 39 mm worden geselecteerd.
