PEB Frame (S92)

PEB Frame (S92) maakt een vooraf ontworpen gebouwframe op het geselecteerde punt. Deze component gebruikt bestaande componenten voor het maken van samengestelde kolommen en dakliggers, voetplaten, knieverbindingen, lasverbindingen en nokverbindingen.

Gemaakte objecten

Samengestelde dakligger (1 tot 4 segmenten)
Nokverbinding
Lasverbindingen
Knieverbindingen (2)
Samengestelde kolommen (1 tot 4 segmenten)
Voetplaatdetails (2)

Gebruiken voor


Situatie	Beschrijving
	Frame bestaande uit gesplitste kolommen en gesplitste dakliggers.
	Apex connection tussen twee dakliggers bij de nok van een portaalkader.
	De eerste overlap tussen het eerste en het tweede segment van de dakligger.
	De tweede overlap tussen het tweede en derde segment van de dakligger.
	Knieverbinding tussen het tweede segment van de kolom en het eerste segment van de dakligger.
	Kolomverbinding tussen het eerste en tweede segment van de kolom.
	Voetplaatdetail van de kolom.

Volgorde van selectie

Wijs het punt aan waarin u het frame wilt invoegen.

Het kader wordt automatisch gemaakt wanneer u het punt aanwijst.

Onderdeelidentificatiecode


	Beschrijving

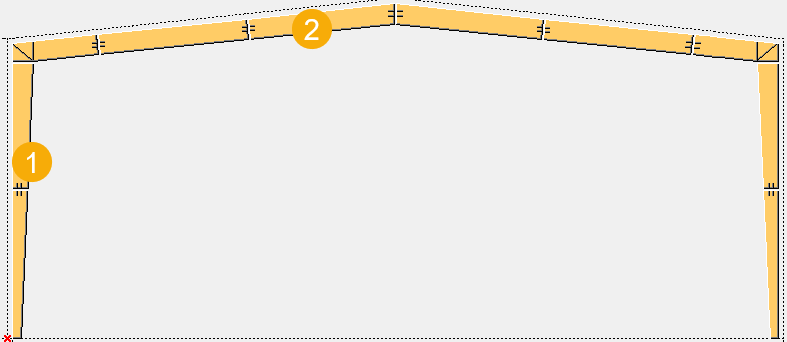

1	Kolom
2	Dakligger

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de frameafmetingen te definiëren.

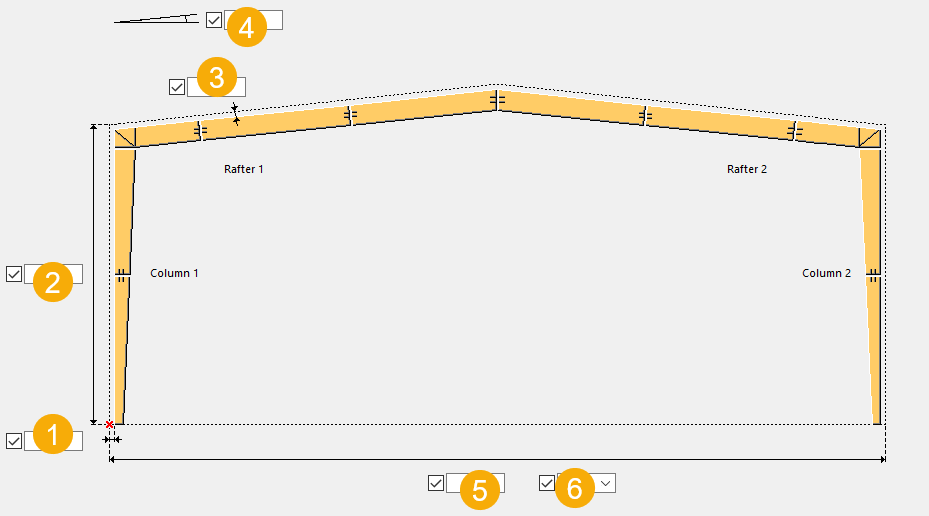

Afmetingen


	Beschrijving
1	Horizontale afstand van de kolom vanaf het invoerpunt
2	Kolomhoogte
3	Offset afstand van de dakligger van het invoerkader
4	Dakliggerhoek
5	Kaderbreedte
6	Oriëntatie van het kader

Tabblad Parameters

Gebruik het tabblad Parameters om onderdeeleigenschappen te definiëren. Selecteer of de componenten worden geëxplodeerd of niet.

Onderdelen


Optie	Beschrijving
Kolom 1, Kolom 2	Selecteer een component in de database Applicaties en componenten. Definieer de segmenten en lengtes.
Dakligger 1, Dakligger 3	Selecteer een component in de database Applicaties en componenten. Definieer de segmenten en lengtes.
Voetplaat kolom 1, Voetplaat kolom 2	Selecteer een component in de database Applicaties en componenten.
Knieverbinding kolom 1, Knieverbinding kolom 2	Selecteer een component in de database Applicaties en componenten.
Nok splits verbinding	Selecteer een component in de database Applicaties en componenten.
