Werken met BCF-onderwerpen in Tekla Structures

BCF-onderwerpen zijn opmerkingen die worden toegevoegd aan een gekoppeld Trimble Connect-project. BCF staat voor BIM Collaboration Format en is een open industrienorm van buildingSMART International. U kunt met het BIM Collaboration Format (BCF) projectgebaseerde problemen communiceren tussen verschillende BIM-toepassingen, zoals Tekla Structures, Tekla PowerFab, Trimble Connect en tussen applicaties van derden. BCF-onderwerpen worden opgeslagen en beheerd in een Trimble Connect-project.

Uw model moet worden gekoppeld aan een Trimble Connect-project, voordat u kunt beginnen met het toevoegen van BCF-onderwerpen in Tekla Structures. Zie hier voor instructies: Een Tekla Structures-model aan een Trimble Connect-project koppelen.

BCF-onderwerpen kunnen worden gebruikt met .tekla-, .trb- en .ifc-bestanden die zijn gemaakt van een Tekla Structures-model en worden geüpload naar Trimble Connect.

Een .tekla-bestand dat wordt gemaakt wanneer u het huidige Tekla Structures-model uploadt naar een Trimble Connect-project. Het gebruik van een .tekla-bestand heeft de voorkeur.

Als u met een Tekla Model Sharing gebruikt bij een Trimble Connect-project , dan wordt het model automatisch geüpload als u een nieuwe basislijn wegschrijft of maakt. Let op: als het .tekla-bestand voor het eerst naar een Trimble Connect-project wordt geüpload na gebruik van de commando's Wegschrijven of Basislijn maken, moet u de wijzigingen opnieuw wegschrijven. Dit is nodig omdat nadat een .tekla-bestand is geüpload, een .xml-bestand met een model-ID wordt gemaakt in de modelmap.
Een .ifc-bestand dat wordt gemaakt van een Tekla Structures-model en wordt geüpload naar een Trimble Connect-project.
Een .trb-bestand dat wordt gemaakt van een Tekla Structures-model bij het exporteren naar Tekla PowerFab en wordt geüpload naar een Trimble Connect-model.

BCF-onderwerpen maken en wijzigen

Zorg ervoor dat uw model is gekoppeld aan een Trimble Connect-project, voordat u begint met het toevoegen van BCF-onderwerpen in Tekla Structures.

Gebruik onderwerpen om problemen te communiceren, toe te wijzen en op te lossen binnen een project. U kunt alle onderwerpen bekijken die u hebt gemaakt of die aan u zijn toegewezen in het zijvenster Tekla Structures BCF-onderwerpen.

Klik op het linttabblad Trimble Connect op BCF-onderwerpen.

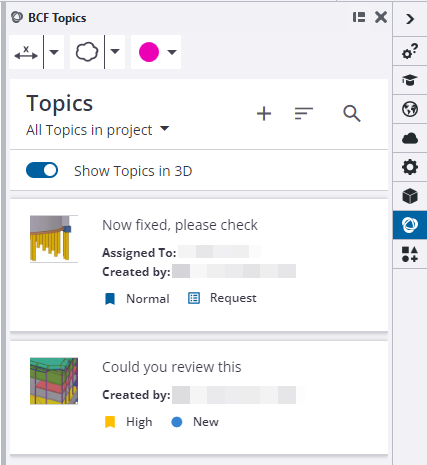

Het zijvenster BCF Onderwerpen wordt geopend en geeft de aan het Trimble Connect-project toegevoegde BCF-onderwerpen weer.
Klik op de plusknop om een nieuw BCF-onderwerp te maken.

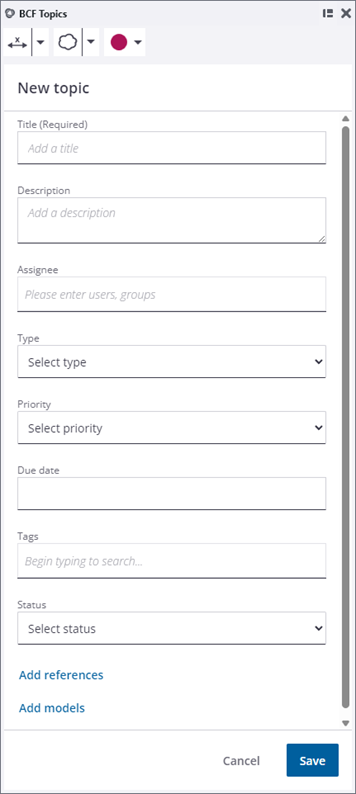

De pagina Nieuw onderwerp wordt geopend.
Vul de velden in.

Titel is verplicht.
Wijs het onderwerp toe aan een gebruiker of een gebruikersgroep.

De BCF-onderwerpen worden standaard gedeeld met alle projectleden, maar u kunt een gebruiker of een gebruikersgroep selecteren waaraan u het BCF-onderwerp wilt toewijzen met een vervaldatum wanneer dit moet zijn uitgevoerd.
Gebruik Referenties toevoegen om referenties toe te voegen aan documenten of links.

Een onderwerp kan verwijzen naar meerdere documenten of links. U kunt bijvoorbeeld een PDF-bestand toevoegen ter referentie.
1. Klik op Referenties toevoegen.
2. Selecteer op de pagina Referenties toevoegen het type referentie dat u wilt toevoegen:
  - Selecteer onder het gewenste referentiebestand in de lijst met projectbestanden.
    Toegevoegde projectbestanden verwijzen altijd naar de laatste versie van het bestand dat is opgeslagen in het Trimble Connect-project.
  - Blader onder naar een gewenst referentiebestand om een nieuw bestand toe te voegen.
  - Voeg onder de weergavetekst voor de gewenste koppeling en de URL toe.
3. Klik op Referenties toevoegen.
4. Ga als volgt te werk om referentiebestanden toe te voegen of te verwijderen:
  - Als u meer referentiebestanden wilt toevoegen, klik dan op om de pagina Referenties toevoegen te openen.
  - klik op naast een referentiebestand om dat bestand te verwijderen.
  U kunt ook met de referenties werken op de pagina Referenties , nadat het BCF-onderwerp is gemaakt.
Gebruik Modellen toevoegen om indien nodig modelbestanden toe te voegen.

Als u de workflow voor samenwerking wilt inschakelen met BCF-onderwerpen, dan moet u een model hebben geüpload naar een Trimble Connect-project. De beste manier van werken is het uploaden van uw model als een .tekla-bestand. Als u al een .tekla-bestand hebt geüpload naar het gekoppelde Trimble Connect-project, dan hoeft u de optie Modellen toevoegen niet te gebruiken.

Als u een .ifc- of een .trb-bestand gebruikt in plaats van een .tekla-bestand, gebruik dan de optie Modellen toevoegen om het bestand te selecteren dat de objecten bevat die zijn gekoppeld aan het BCF-onderwerp dat u maakt in Tekla Structures.

Als u .ifc- of .trb-bestanden gebruikt, dan moet u elk BCF-onderwerp handmatig koppelen aan een .ifc- of een .trb-bestand als u BCF-onderwerpen maakt in Tekla Structures. U kunt uw BCF-onderwerpen in één keer koppelen aan meerdere .ifc- of .trb-bestanden.

De koppeling vindt automatisch plaats in Trimble Connect en daarom is het commando Modellen toevoegen niet beschikbaar in Trimble Connect. Als er BCF-onderwerpen worden gemaakt in Trimble Connect, dan weet Trimble Connect welke modellen zichtbaar zijn in het venster en slaat deze informatie op bij de BCF-onderwerpen. Deze BCF-onderwerpen werken correct in Tekla Structures.
1. Klik op Modellen toevoegen.
2. Selecteer het type modelbestand dat u wilt toevoegen op de pagina Modellen toevoegen:
  - selecteer onder het gewenste modelbestand in de lijst met projectbestanden.
  - Blader onder naar een gewenst modelbestand om een nieuw bestand toe te voegen.
3. Klik op Modellen toevoegen.
4. Ga als volgt te werk om modelbestanden toe te voegen of te verwijderen:
  - Klik op om de pagina Modellen toevoegen te openen om meer modelbestanden toe te voegen.
  - klik op naast een modelbestand om dat bestand te verwijderen.
  U kunt ook met de modellen werken op de pagina Modellen , nadat het BCF-onderwerp is gemaakt.
Klik op Opslaan.

Er wordt altijd automatisch een aanzicht toegevoegd aan elk nieuw onderwerp.

Het opgeslagen BCF-onderwerp wordt onmiddellijk naar Trimble Connect gesynchroniseerd.

U kunt vervolgens doorgaan met het toevoegen van bijvoorbeeld opmerkingen en aanzichten met grafische opmaak en afmetingen.

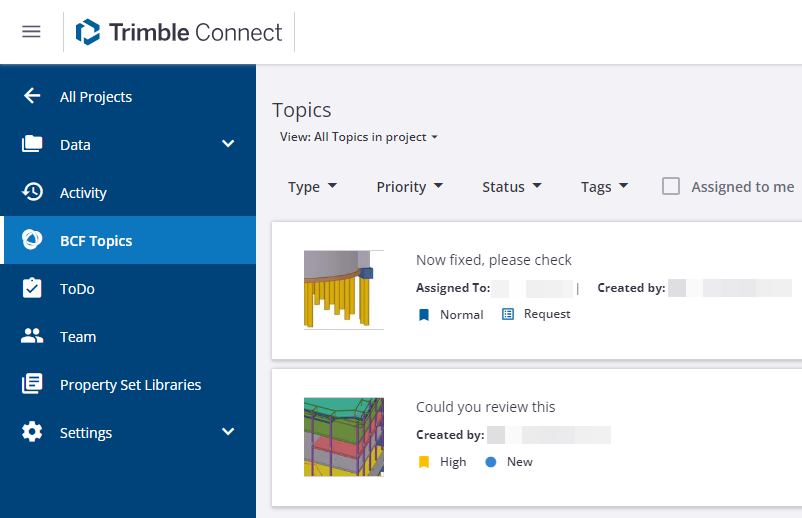

U kunt in Trimble Connect de BCF-onderwerpen zien op de pagina BCF-onderwerpen van het gekoppelde project.

Handel als volgt, als u een BCF-onderwerp verder wilt bewerken in Tekla Structures:


Taak	Actie
Definieer welke onderwerpen worden weergegeven op de pagina Onderwerpen in het zijvenster BCF-onderwerpen	Klik in het zijvenster BCF-onderwerpen op de pijl onder Onderwerpen en selecteer de optie. Standaard worden de Actieve onderwerpen weergegeven.
De onderwerpen sorteren	Klik in het zijvenster BCF-onderwerpen op boven aan het zijvenster en selecteer de sorteeroptie. De standaard sorteervolgorde is Creatiedatum.
Een onderwerp bewerken	U kunt onderwerpen bewerken die u hebt gemaakt of die aan u zijn toegewezen. Selecteer het BCF-onderwerp dat u wilt bewerken in het zijvenster BCF-onderwerpen. Het onderwerp wordt geopend op een eigen pagina. Klik op Bewerken. Pas de informatie van het BCF-onderwerp aan op basis van uw behoeften. Klik op Opslaan om de wijzigingen op te slaan.
Een onderwerp toewijzen	U kunt onderwerpen toewijzen die u hebt gemaakt of die aan u zijn toegewezen. Selecteer het BCF-onderwerp dat u aan iemand wilt toewijzen in het zijvenster BCF-onderwerpen. Het onderwerp wordt geopend op een eigen pagina. Klik op Bewerken. Voer in het veld Toegewezen gebruiker de namen in van de gebruikers of de gebruikersgroepen. Er kunnen meerdere gebruikers of gebruikersgroepen worden weergegeven in het veld Toegewezen gebruiker. Klik op Opslaan om de wijzigingen op te slaan.
Een onderwerp verwijderen	U kunt alleen onderwerpen verwijderen die u hebt gemaakt. Het verwijderen van onderwerpen uit het project kan niet ongedaan worden gemaakt. Als u een onderwerp verwijdert, dan wordt het onderwerp verwijderd voor iedereen aan wie het is toegewezen. Alle gegevens worden ook verwijderd. Selecteer het BCF-onderwerp dat u wilt verwijderen in het zijvenster BCF-onderwerpen. Klik op Verwijderen. Klik op Verwijderen.

Afmetingen en markeringen maken

U kunt afmetingen en markeringen maken in BCF-onderwerpen en de afmetingen en markeringen weergeven in zowel Tekla Structures als Trimble Connect. Gebruik de tools voor afmetingen en markeringen in het zijvenster BCF-onderwerpen om afmetingen en markeringen toe te voegen aan het huidige model.

Markeringen en afmetingen worden opgeslagen in een venster. U kunt ze niet afzonderlijk toevoegen in een al bestaand venster.

U kunt de ingevoegde afmetingen of markeringen niet bewerken in Tekla Structures. U kunt ze bewerken in Trimble Connect en deze overdragen naar Tekla Structures door een nieuw venster te maken.


Optie	Hoe te gebruiken
Selecteer het type van de afmeting die u wilt maken.	Geef de afstand tussen twee punten weer. Wijs in het model het beginpunt voor de afmeting aan. Wijs het tweede punt aan. Wijs een punt aan waar u de meting wilt plaatsen.
	Geef de coördinaten van een enkel punt weer. Wijs in het model het punt aan waarvan u de coördinaten wilt weergeven.
	De hoekmeting tussen twee punten weergeven. Wijs in het model het hoekpunt aan van de hoek. Wijs de eerste zijde aan van de hoek. Wijs de tweede zijde aan van de hoek.
Selecteer het soort markering die u wilt maken.	Een wolkmarkering toevoegen. Wijs in het model het middelpunt van de wolk aan. Wijs het tweede punt aan. Het aanwijzen van het tweede punt definieert de grootte van de wolkmarkering.
	Voeg een pijlmarkering toe. Wijs in het model een punt aan voor de pijlpunt. Dit punt is het beginpunt van de lijn. Wijs het tweede punt aan. Dit punt is het eindpunt van de lijn.
	Een lijnmarkering toevoegen. Wijs in het model het beginpunt van de lijn aan. Wijs het eindpunt van de lijn aan.
	Een tekstmarkering toevoegen. De tekstmarkering bestaat uit tekst en een aanhaallijn. U kunt geen tekst bewerken nadat deze is ingevoegd in het model. Typ de tekst in het tekstveld onder de markeringstools. Wijs in het model het beginpunt aan van de aanhaallijn voor tekst. Wijs een punt aan waar u de tekst wilt plaatsen.
	Een markering uit de vrije hand tekenen. Wijs in het model een punt aan waar u wilt beginnen met tekenen. Verplaats de muis om te tekenen. Klik met de linkermuisknop om te voltooien.
	Selecteer de kleur voor de afmetingen en markeringen. U kunt uw eigen kleuren gebruiken, naast de vooraf gedefinieerde set kleuren: Klik op de plusknop om de kleuraanwijzer te openen. Definieer de gepaste kleur. Gebruik de kleurenschuif aan de linkerzijde om naar de gewenste kleur te gaan en de doorzichtigheidsschuif aan de onderkant. Wijs vervolgens met de kleuraanwijzer de gewenste schaduw aan in het kleurengebied. Klik op Opslaan om de kleur op te slaan in de lijst Eigen kleuren. De eigen kleuren blijven in de lijst met kleuren, zelfs als het model opnieuw wordt geopend.
Alle markeringen uit het model verwijderen.	Klik op de verwijderknop onder aan de lijst van de toollijst voor afmetingen of markeringen om alle afmetingen of markeringen te verwijderen uit het model. U kunt geen enkele afmetingen of markeringen verwijderen.

Aanzichten toevoegen

Selecteer het zijvenster BCF-onderwerpen en selecteer het BCF-onderwerp waaraan u vensters wilt toevoegen.
Klik op Vensters om de vensterpagina te openen.

U kunt de vensters zien die zijn toegevoegd aan het onderwerp. Een onderwerp kan meerdere vensters hebben.
Klik op om een nieuw venster toe te voegen.

Er wordt een nieuw venster toegevoegd aan het onderwerp. Het venster wordt gehaald uit het zichtbare modelvenster.
Klik op in de onderhoek van het geselecteerde venster om een venster te verwijderen. Klik op Voorbeeld > verwijderen.

Het verwijderen van vensters kan niet ongedaan worden gemaakt.

Denk aan het volgende:

Wanneer u werkt met modellen die zijn geüpload uit Tekla Structures als .tekla-bestanden, krijgt u wanneer u onderwerpvensters laadt en opslaat in Tekla Structures ook informatie over de geselecteerde en verborgen objecten.
Wanneer u werkt met IFC-referentiemodellen in Tekla Structures, krijgt u wanneer u onderwerpvensters laadt die zijn gemaakt in Trimble Connect ook informatie over de geselecteerde en verborgen objecten.
Wanneer u werkt met IFC-bestanden die als overlaymodellen zijn ingevoegd in Tekla Structures, krijgt u wanneer u onderwerpvensters laadt die zijn gemaakt in Trimble Connect informatie over de geselecteerde en verborgen objecten.
Voor BCF-onderwerpen die in applicaties van derden zijn gemaakt, worden wanneer u onderwerpvensters laadt in Tekla Structures de geselecteerde en verborgen objecten in het modelvenster weergegeven.

Opmerkingen toevoegen

Selecteer het zijvenster BCF-onderwerpen en selecteer het BCF-onderwerp waaraan u opmerkingen wilt toevoegen.
Klik op Opmerkingen om de opmerkingenpagina te openen.

De opmerkingen die worden gemaakt door verschillende projectleden, worden weergegeven als commentaarlijn die weergeeft wie de opmerking heeft gemaakt en wanneer.
Klik op Opmerking toevoegen om een nieuwe opmerking toe te voegen.
Voer een opmerking in. U kunt ook bijlagen of een afbeelding toevoegen.
- Klik op om bijlagen toe te voegen. Bijlagen kunnen projectbestanden of lokale bestanden zijn.
- Klik op om een afbeelding van het huidige modelvenster toe te voegen.
Klik op Opmerking.
Selecteer een opmerking en klik op Bewerken of Verwijderen > Verwijderen om de opmerking te bewerken of te verwijderen.

Het verwijderen van opmerkingen kan niet ongedaan worden gemaakt.

Labels plaatsen

Een label kan worden gebruikt om de exacte locatie van het onderwerp in het modelvenster te specificeren door het gebruik van x-, y- en z-coördinaten.

U kunt slechts één label toevoegen aan elk onderwerp, maar alle modellabels worden weergegeven in het model.

Selecteer het zijvenster BCF-onderwerpen en selecteer het BCF-onderwerp waarbij u labels wilt plaatsen.
Klik op Modellen om de modellenpagina te openen.
Klik op Een label plaatsen en wijs een punt aan in het model waar een label wordt toegevoegd om het label te plaatsen.

De exacte coördinaten van het aangewezen punt worden toegevoegd aan het label.
Klik op naast de labelcoördinaten en selecteer Verwijderen om het label te verwijderen.

Modelobjecten koppelen

Als een onderwerp voor een bepaald modelobject relevant is, dan kunt u de modelobjecten koppelen aan onderwerpen. De identificeerders van modelobjecten worden als referentie opgeslagen in de onderwerpgegevens.

U kunt de gekoppelde objecten zowel in Trimble Connect als in Tekla Structures weergeven met de bestanden .tekla en .ifc en de overlay-modellen.

Merk op dat BCF-onderwerpen nog niet worden ondersteund in de Trimble Connect 2D-viewer.

Selecteer het zijvenster BCF-onderwerpen en selecteer het BCF-onderwerp waaraan u modelobjecten wilt toevoegen.
Klik op Modellen om de modellenpagina te openen.
Selecteer de objecten in het model en klik op Geselecteerde koppelen om de geselecteerde modelobjecten te koppelen aan het onderwerp.

De objecten worden gekoppeld aan het onderwerp. U kunt het totale aantal gekoppelde objecten bekijken in de sectietitel van de Gekoppelde modelobjecten.
Klik op Modelobjecten weergeven om de gekoppelde modelobjecten weer te geven.

De objecten worden gemarkeerd in het modelvenster.
Selecteer enkele gekoppelde modelobjecten in het model en klik op Geselecteerde ontkoppelen om de objecten te verwijderen van een onderwerp.
Klik op en selecteer alles ontkoppelen om alle gekoppelde modelobjecten te verwijderen van een onderwerp.

Denk aan het volgende:

Wanneer u met IFC-referentiemodellen werkt in Tekla Structures, worden objecten die aan de BCF-onderwerpen zijn gekoppeld, Trimble Connect gemarkeerd.
Wanneer u werkt met IFC-bestanden die als overlaymodellen zijn ingevoegd in Tekla Structures, worden de objecten die aan de BCF-onderwerpen zijn gekoppeld die zijn gemaakt in Trimble Connect, gemarkeerd.

BCF-onderwerpen exporteren

U kunt BCF-onderwerpen exporteren als .bcf-bestanden of in .pdf-indeling.

De BCF-bestanden bevatten alleen de onderwerpengegevens. Vaak verwijzen de onderwerpen naar modellen via 3D-vensters. De modellen moeten afzonderlijk worden geëxporteerd omdat de modelbestanden niet worden opgenomen in de BCF-bestanden.

Selecteer het BCF-onderwerp dat u wilt exporteren in het zijvenster BCF-onderwerpen.
Klik op op de bovenste regel van het onderwerp en selecteer Exporteren.

De pagina BCF-onderwerpen exporteren opent.
Voer een naam in voor de export en selecteer de te exporteren bestandsindeling en de in de export op te nemen details.

Het selecteren van de Referentiedocumenten bevat niet de werkelijke documenten in de export, maar een referentie naar het oorspronkelijke document dat zich bevindt in een Trimble Connect-project.

Als de export klaar is, dan wordt deze weergegeven in het gedeelte Exporteren van onderwerpen van het zijvenster BCF-onderwerpen.
Klik op Exporthistorie bekijken om de geëxporteerde bestanden te downloaden.

De geëxporteerde bestanden zijn beschikbaar voor download gedurende 31 dagen nadat de exporttaak is voltooid. Na deze periode is de downloadknop verlopen en is het oorspronkelijke exportbestand niet beschikbaar in de exporthistorie.

De taal van het zijvenster BCF-onderwerpen wijzigen

U kunt indien nodig de taal van het zijvenster van BCF-onderwerpen wijzigen. Het wijzigen van de taal in Tekla Structures heeft geen invloed op de taal van het zijvenster BCF-onderwerpen.

Ga in Trimble Connect naar uw Trimble Connect-profiel.
Selecteer een taal in de lijst in uw Taalvoorkeuren.

Deze taalselectie is voor Trimble Connect en voor het zijvenster BCF-onderwerpen in Tekla Structures.
Klik op Opslaan.
Open het Tekla Structures-model om de wijziging van kracht te laten worden.
