Basispunten in de Layout Manager

U kunt basispunten in de Layout Manager gebruiken wanneer u de locatie van opmaakpunten definieert. U kunt de basispunten gebruiken die al in het model zijn gedefinieerd en u kunt in Bestand > Projecteigenschappen > Basispunten nieuwe basispunten definiëren. De Layout Manager gebruikt de coördinaten voor Locatie in het model die u voor basispunten definieert en de coördinaten Oostcoördinaat, Noordcoördinaat en Hoogtemaat.

Wanneer u basispunten toevoegt, wijzigt of verwijdert in Bestand > Projecteigenschappen > Basispunten, controleer dan of de gegevens van basispunten in Layout Manager zijn geactualiseerd.

De basispunten die u toevoegt worden in de lijst Lokaal coördinatensysteem groeperen voor de groepen in de Layout Manager weergegeven.
Als u een basispunt verwijdert die in de Layout Manager aan een groep is gekoppeld, maakt Tekla Structures dat basispunt opnieuw zodat deze nog steeds in de Layout Manager kan worden gebruikt.
Als u een basispunt wijzigt dat in de Layout Manager wordt gebruikt, geeft Tekla Structures een melding weer over gebruik van het basispunt in de Layout Manager. U kunt de gewijzigde coördinaten gebruiken in Layout Manager of u kunt selecteren dat u ze niet gebruikt. Als u selecteert dat u ze niet wilt gebruiken, zijn de coördinaten van het basispunt in Tekla Structures en in de Layout Manager verschillend.

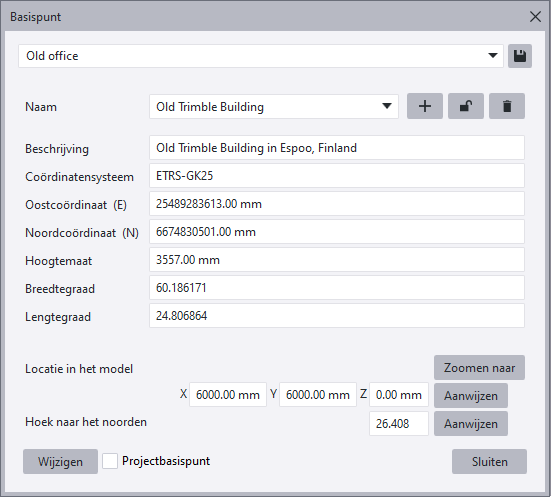

Als u een bestaand model opent in een Tekla Structures-versie waar de Layout Manager de basispuntfunctionaliteit gebruikt, maakt de Layout Manager basispunten op basis van de groep lokale coördinatensystemen die zich niet op de modeloorsprong [(0,0,0) & no rotation] bevinden. De gemaakte basispunten worden in de Layout Manager aan de groepen toegevoegd en in de lijst Lokaal coördinatensysteem groeperen getoond. De basispunten worden ook weergegeven in de lijst met basispunten Bestand > Projecteigenschappen > Basispunten. De beschrijvingstekst in het dialoogvenster Basispunt geeft aan dat het basispunt door de Layout Manager is gemaakt.

Een standaard coördinatensysteem voor groepen definiëren

U kunt een standaard basispunt definiëren om het standaard coördinatensysteem in te stellen voor alle nieuwe groepen die u in Layout Manager maakt. U kunt de groepen in Layout Manager gebruiken om opmaakpunten, -lijnen en -bogen te organiseren.

Klik op het tabblad Beheren op Layout Manager.
In de Layout Manager selecteert u Layout Manager-objectgroep om de beschikbare lijst Lokaal coördinatensysteem voor nieuwe groepen groeperen weer te geven.
Selecteer in de lijst het te gebruiken basispunt, de modeloorsprong of het huidige werkvlak.

De basispunten die in het model zijn gedefinieerd, zijn beschikbaar in de lijst. Als u nieuwe basispunten aan het model hebt toegevoegd nadat u de Layout Manager hebt geopend, controleert u of de nieuwe basispunten beschikbaar zijn in de lijst.

U kunt de groepsstandaard van het coördinatensysteem op elk moment wijzigen door een andere optie in de lijst te selecteren. Het standaard coördinatensysteem is alleen van toepassing op nieuwe groepen. De bestaande groepen worden niet gewijzigd.

Nummeringsinstellingen voor groepen definiëren

U kunt definiëren dat alle groepen in Layout Manager dezelfde nummeringsinstellingen hebben. Als u de instellingen wijzigt, worden de gewijzigde instellingen gebruikt in alle groepen die u na de wijziging maakt. De instellingen in de bestaande groepen worden niet gewijzigd.

Klik op het tabblad Beheren op Layout Manager.
Klik op de knop Instellingen.
Klik in het dialoogvenster Instellingen op Groep.
Definieer de nummeringsinstellingen.
1. Voer een prefix in het Prefix vak in.

  U kunt de prefix ook leeg laten om de namen van opmaakpunten, -lijnen en -bogen zonder een prefix te maken.
2. Voer een startnummer in het Startnummer vak in.
3. Voer in het vak Max. lengte nummer de maximumlengte van het nummer in.
4. Voer in het vak Scheidingsteken een scheidingsteken (een afbreekstreepje of een spatie) in om de prefix en het nummer te scheiden.
5. Selecteer in de Voorloopspaties vullen lijst of de voorloopspaties vóór het getal met nullen is opgevuld, bijvoorbeeld PFX 00001 of PFX 1.
Klik op Opslaan.

Opmerking:

U kunt de nummeringsinstellingen van een afzonderlijke groep wijzigen als u de standaardinstellingen niet wilt gebruiken. Klik met de rechtermuisknop op de groep, selecteer Automatisch benoemen en wijzig de instellingen in het dialoogvenster. Klik op Resetten als u de standaardinstellingen wilt terugzetten.

Stel eenheden in voor Layout Manager

Met de variabele XS_IMPERIAL kunt u bepalen welke eenheden worden gebruikt in Layout Manager. Stel de variabele in op TRUE om Engelse eenheden weer te geven, anders worden metrische eenheden gebruikt.

U kunt de instellingen voor de afstandsnauwkeurigheid van eenheden wijzigen in de Layout Manager Instellingen , onder het gedeelte Algemeen.

Een groep in de Layout Manager maken

Klik op het tabblad Beheren op Layout Manager.
Klik op de Nieuwe groep knop.

U wilt mogelijk meerdere groepen instellen zodat u de opmaakpunten, -lijnen en -bogen in groepen kunt organiseren wanneer ze worden gemodelleerd.
Voer in het dialoogvenster Nieuwe groepsnaam een naam voor de groep in en klik op Maken.

Een groepnaam kan 79 tekens bevatten.
Voer indien nodig een beschrijving voor de groep in.
Selecteer het Lokaal coördinatensysteem groeperen.

De coördinaten worden direct toegepast als ze worden geselecteerd.

Als u het standaard basispunt niet wilt gebruiken, kunt u een ander geschikt basispunt, de modeloorsprong of het huidige werkvlak selecteren.
Controleer de nummeringsinstellingen van de groep.

De groepen die u maakt, gebruiken de standaard nummeringsinstellingen die zijn gedefinieerd in de Layout Manager Instellingen. Als u de nummeringsinstellingen wilt wijzigen, klikt u met de rechtermuisknop op de groep en selecteert u de optie Automatisch benoemen. Wijzig vervolgens de instellingen in het Automatisch benoemen dialoogvenster.

De Layout Manager toont mogelijk een groep Niet toegewezen in de boomstructuur. De Niet toegewezen groep geeft opmaakpunten en opmaaklijnen weer die onvoldoende groepsgegevens hebben. Zulke punten en lijnen zijn meestal gemaakt in een eerdere Layout Manager versie.

De inhoud van Layout Manager-groepen beheren en weergeven

U kunt het volgende doen:


Voor	Actie
Een layoutobject toevoegen aan een groep	U kunt het volgende doen: Selecteer het object in het model, klik met de rechtermuisknop op de gewenste groep in Layout Manager en selecteer Selectie toevoegen. Dubbelklik op het object in het model en selecteer een groep in de lijst Groepsnaam.
De volgorde of groep van de opmaakobjecten wijzigen	Selecteer een of meer layoutobjecten in een groep en sleep de objecten naar de gewenste groep. U kunt de volgorde van groepen ook wijzigen door ze te verslepen. Om meer dan één object of groep te selecteren, houdt u de Ctrl- of Shift-toets ingedrukt.
Locatiecoördinaten van punten weergeven	Wanneer u een coördinatensysteem voor de groep hebt geselecteerd en opmaakpunten aan de groep hebt toegevoegd, kunt u de locatiecoördinaten van de punten weergeven Layout Manager. Selecteer een punt in de groep om de coördinaten van het punt weer te geven. Locatie in het model toont de puntlocatie ten opzichte van de modeloorsprong. Locatie in de groep geeft de puntlocatie in vergelijking tot het lokale coördinatensysteem van de groep weer. Oost Noorden, Hoogtemaat toont de coördinaten die de overeenkomende X-, Y- en Z-coördinaten vertegenwoordigen.
De opmaakpunten, -lijnen en -bogen markeren in het model	U kunt de inhoud van een groep in het model markeren. Selecteer een groep in de Layout Manager en klik op de knop Automatisch oplichten. Klik in de modelachtergrond om de markering te verwijderen. U kunt ook slechts een deel van de inhoud in een groep markeren. Selecteer een groep, houd Ctrl- of Shift-toets ingedrukt en selecteer de punten, lijnen en bogen die u wilt markeren. Als u de inhoud van alle groepen in het model wilt markeren, selecteert u Layout Manager-objectgroep in de Layout Manager en klikt u vervolgens op de knop Automatisch oplichten.
