Camerabewegingen van andere medewerkers volgen in het model

Wanneer de modelprojectie van de medewerker is ingesteld op perspectief, worden de camerabewegingen van de medewerker voor andere medewerkers weergegeven als hoofd met een symbool van een bouwhelm , met daarnaast de naam van de medewerker.

Als u de orthogonale projectie gebruikt in uw model, wordt het hoofd met een helmsymbool niet in het 3D-venster getoond aan uw medewerkers.

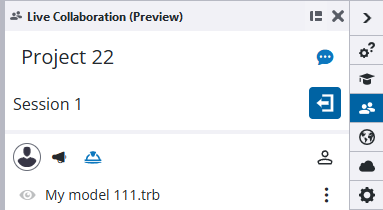

Door middel van het zijvenster kunt u enkele acties in het model beheren.

Voer in het Live Collaboration zijvenster de volgende stappen uit:

• Als u de camerabewegingen van een andere medewerker wilt volgen in het model, klikt u op de knop Volgen naast de naam van de medewerker. De profielafbeelding krijgt een blauwe markering. Om te stoppen met het volgen van de medewerker, klikt u opnieuw op de profielafbeelding.
• Om andere medewerkers te dwingen uw camerabewegingen in het model te volgen, klikt u op de knop Andere deelnemers dwingen te volgen. Om het gedwongen volgen te stoppen, klikt u opnieuw op .

  • Als gedwongen volgen is ingeschakeld en u een object selecteert, wordt een labelpictogram getoond bovenop het geselecteerde object.

    Het pictogram is zichtbaar voor alle medewerkers en het duidt het geselecteerde object aan in het model.

• Om de helmsymbolen van andere medewerkers te verbergen in het model, klikt u op de knop Verberg avatars. Als u de symbolen weer zichtbaar wilt maken, klikt u op .

• Als u tijdelijke wijzigingen in het model wilt verbergen, zoals kijkvlakken, opmaak, maatlijnen, metingen en wijzigingen in onderdeelkleuren en onderdeeltransparantie, klikt u op de Persoonlijke ruimte betreden knop. Om de persoonlijke ruimte te verlaten en de wijzigingen weer zichtbaar te maken, klikt u op .

• Om in een sessie uw eigen modelobjecten en componenten of referentiemodellen te verbergen, klikt u op de knop Verbergen naast de naam van het model. Om de modelobjecten en componenten of referentiemodellen weer zichtbaar te maken, klikt u op .

  • Bij volledige modellen maakt Verbergen alle objecten doorzichtig (zoals met Ctrl+5) en Weergeven maakt ze volledig zichtbaar (zoals met Ctrl+4).

  • Bij referentiemodellen maakt Verbergen het referentiemodel onzichtbaar en Weergeven maakt het zichtbaar.

  • Bij Tekla Model Sharing-modellen maakt u met Verbergen voor lokale wijzigingen de objecten onzichtbaar en met Weergeven maakt u ze weer zichtbaar.

• Klik op de drie puntjes naast de naam van het model en selecteer Aanpassen aan venster om het model aan te passen aan het 3D-venster.
• Om feedback te geven over Live Collaboration om te helpen de tool te verbeteren, klikt u rechts bovenin op de knop Feedback verzenden.

Tekla Model Sharing-modellen delen

Wanneer u in Live Collaboration een Tekla Model Sharing-model deelt, kunt u selecteren welke wijzigingen u naar uw medewerkers wilt publiceren. Dit kan het eenvoudiger maken om de modelwijzigingen te bekijken voordat u ze wegschrijft.

• U kunt het volledige model delen.

• U kunt een gedeeltelijk model delen, dat alle lokale wijzigingen bevat die u hebt aangebracht na de laatste keer dat u het model hebt weggeschreven. Deze wijzigingen worden gelabeld als "Gewijzigd door 'uw naam' Modelnaam 'naam van model'". Nieuwe en gewijzigde objecten worden oranje gemarkeerd, verwijderde objecten in rood.

  Om de markering betrouwbaar te laten werken, moet u erop letten dat u de frequentie voor de modelupload naar Wegschrijven hebt ingesteld in Bestand > Trimble Connect > Modelinstellingen uploaden > Uploaden.

• U kunt zowel het volledige model als uw lokale wijzigingen delen.

Referentiemodellen delen

Tekla Structures kan geen lokaal opgeslagen referentiemodellen in een sessie delen. Zorg ervoor dat alle door Tekla Structures u gebruikte referentiemodellen in het Trimble Connect project beschikbaar zijn.

Een samenwerker die vanuit Trimble Connect deelneemt aan het project, kan echter tijdens een sessie een nieuw 3D-model in het project delen.

Markeer de onderdelen in een model die zijn ingezoomd en geselecteerd

Zoom in op onderdelen in een model en selecteer deze. De geselecteerde onderdelen worden lichtblauw gemarkeerd en zijn zichtbaar voor alle deelnemers aan de sessie, ongeacht of ze Tekla Structures of Trimble Connect gebruiken.

Deelnemen aan dezelfde sessie in Trimble Connect for Browser 3D-viewer

Ga in Tekla Structures naar het linttabblad Trimble Connect en selecteer For Browser > 3D Viewer om de Trimble Connect for Browser 3D-viewer te openen. Neem in de 3D-viewer deel aan de sessie.

Andere medewerkers uitnodigen bij de sessie in de 3D-viewer in Trimble Connect for Browser

Klik in Trimble Connect for Browser de 3D-viewer op de Sessiekoppeling kopiëren knop en deel de koppeling met andere bijdragers.

De medewerkers moeten leden van het Trimble Connect project zijn om aan de sessie te kunnen deelnemen.

Opmaak in een sessie aan het model toevoegen en de opmaak in Trimble Connect for Browser de 3D-viewer delen

Neem in Trimble Connect for Browser 3D-viewer deel aan dezelfde sessie en gebruik de opmaak- en meettools van de 3D-viewer.
