Als u in de IFC-export instellingen Ruimtehiërarchie van de Organisator niet selecteert, dan gebruikt de export de IFC-exporthiërarchie die u definieert in gebruikersattributen van het onderdeel. U moet ook de gebruikersattributen van het onderdeel wijzigen om de gegevens over de lasten te definiëren en het IFC-exporttype te selecteren.

1. Dubbelklik op een object (bijvoorbeeld een kolom) om onderdeeleigenschappen te openen en klik op de knop Gebruikersattributen.
2. Op het tabblad Structurele informatie stelt u deze in op Load Bearing to Ondersteuning als u het gebruikersattribuut LOAD_BEARING voor het geëxporteerde object wilt definiëren.

   Stel deze optie Nee in voor alle niet-momentlastobjecten. De standaardwaarde is Ondersteuning.

3. Ga naar het tabblad IFC export. In de lijst IFC export type selecteert u vervolgens Auto of B-rep:
   • De optie Auto selecteert automatisch welk soort Swept Solid IFC-object een Tekla-object in de IFC wordt.
   • Als Auto om de een of andere reden mislukt (zoals bij een deformatie), wordt de export automatisch naar B-rep teruggezet en wordt er een op een net gebaseerd IFC-object met minder intelligentie gemaakt. Deze objecten zijn zware gegevens maar geometrisch nog correct.
   • B-rep forceert het IFC-object om altijd op een net gebaseerd te zijn.
4. Als u de exporthiërarchie op onderdeelniveau gaat gebruiken, definieer dan de IFC-gebouwnaam en de IFC-naam van de verdieping.
5. Klik in het dialoogvenster met gebruikersattributen op Wijzigen.

U kunt de resulterende IFC-entiteiten voor de geëxporteerde modelobjecten definiëren in de objecteigenschappen voordat u -modelobjecten van Tekla Structures exporteert naar IFC.

1. Dubbelklik op een object in het model, bijvoorbeeld een kolom, om onderdeeleigenschappen te openen.

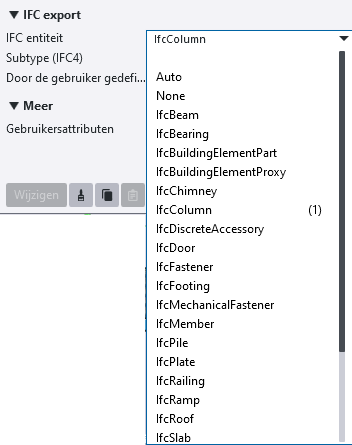

2. Selecteer in het deel IFC export in het eigenschappenvenster een optie in de lijst IFC entiteit om de IFC-entiteit voor het geëxporteerde modelobject te definiëren.

   De standaardentiteit voor het objecttype is standaard geselecteerd.



3. U kunt de IFC-entiteit nauwkeuriger definiëren door een entiteitsubtype te selecteren uit de vooraf gedefinieerde subtypen die beschikbaar zijn in de lijst Subtype (IFC4) of door USERDEFINED te selecteren en vervolgens het gewenste type in te voeren in de vrije tekst in Door de gebruiker gedefinieerd type (IFC4).

   Het subtype en het door de gebruiker gedefinieerde type worden alleen ondersteund in de IFC4-export.

   De beschikbare subtypen zijn afhankelijk van de geselecteerde IFC-entiteit.

   Als u bijvoorbeeld een oorspronkelijk merk in uw Tekla Structures-model hebt, dan kunt u definiëren dat het entiteittype IfcBridgePart is en een Subtype selecteren uit de beschikbare vooraf gedefinieerde subtypes, zoals PIER, of USERDEFINED selecteren en vervolgens het gewenste type invoeren in vrije tekst, bijvoorbeeld brugonderdeel.

4. Klik in het eigenschappenvenster op Wijzigen.

1. Selecteer de te exporteren modelobjecten.

   Als u alle modelobjecten wilt exporteren, hoeft u niets te selecteren.

2. Klik in het menu Bestand op Exporteren > IFC.
3. Als er vooraf gedefinieerde exportinstellingen beschikbaar zijn, laad dan de vooraf gedefinieerde exportinstellingen uit de lijst bovenaan en klik op Laad.

   De vooraf gedefinieerde bestanden met exportinstellingen bevinden zich in de omgevingsmappen.

4. Blader naar de Uitvoerbestand locatie en vervang de naam outcoord door de gewenste bestandsnaam.

   De IFC-bestanden worden standaard naar de map \IFC onder de huidige modelmap geëxporteerd. De lengte van het bestandspad is beperkt tot 247 tekens. U hoeft geen bestandsextensie in te voeren. Deze wordt automatisch toegevoegd op basis van de geselecteerde Bestandsindeling.

5. Definieer de exportinstellingen:

   Instelling	Beschrijving
   Tabblad Parameters
   Bestandsindeling	De opties zijn IFC, IFC-XML, gezipte IFC en gezipte IFC-XML.
   Exporttype	Selecteer het gewenste exporttype. Oppervlaktegeometrie: Als het model alleen voor het weergeven of als een referentiemodel wordt gebruikt, is uw keuze Oppervlaktegeometrie. Oppervlaktegeometrie is ideaal wanneer het nodig is om het model weer te geven, zonder enige noodzaak voor hergebruik of bewerking: Wapeningsstaven worden als B-rep geëxporteerd. De export ondersteunt geen CSG (Constructive Solid Geometry). Gebogen elementen worden als B-rep geëxporteerd. Bouten worden als B-rep geëxporteerd. Volledige weergave 2.0: De gecertificeerde Volledige weergave 2.0 moet uw standaard zijn. We adviseren u dit exporttype te gebruiken wanneer de geometrie in de ontvangende applicatie moet worden bewerkt en gewijzigd: Worden wapeningsstaven als extrusies geëxporteerd. De export gebruikt CSG (Constructive Solid Geometry) om uitsnijdingen en lege ruimten weer te geven. Worden gebogen elementen als extrusies geëxporteerd. Bouten worden als B-rep geëxporteerd. Staalfabricagevenster: Dit exporttype is ontworpen voor de montageworkflow en moet worden geleverd voor productie. Staalfabricagevenster wordt aanbevolen voor het exporteren van gedetailleerde gegevens over staalobjecten voor staalfabricage: Exporteert de merkweergave en specifieke eigenschappensets. Boutgaten worden als werkelijke gaten geëxporteerd. Het configuratiebestand van het modelvenster voor eigenschappensets en eigenschappen van de staalproductie (IfcPropertySetConfigurations_AISC.xml) wordt standaard in de installatie opgenomen. Volledige weergave 1.0: Dit exporttype is voor degenen die openingen als aparte objecten moeten exporteren. Als u werkelijke lege ruimten en openingen moet laten weergeven door openingselementen te gebruiken, wordt aangeraden om Volledige weergave 1.0 te gebruiken in plaats van Volledige weergave 2.0: Wapeningsstaven worden als extrusies geëxporteerd. Werkelijke gaten en openingen worden als openingelementen (ifcOpeningElements) geëxporteerd. Worden gebogen elementen als extrusies geëxporteerd. Bouten worden als B-rep geëxporteerd.
   Eigenschappensets	De standaardselectie van de eigenschappenset verandert als u het Exporttype wijzigt. Als u een standaard eigenschappenset uit uw omgeving wilt gebruiken, selecteer dan de eigenschappenset uit de lijst Eigenschappensets. Selecteer een eigenschappenset in de lijst en klik op Bewerken om een bestaande eigenschappenset te wijzigen. Selecteer <nieuw> en klik Bewerken om een nieuwe eigenschappenset te definiëren.
   Exporteren	Selecteer Geselecteerde objecten of Alle objecten. Als u Geselecteerde objecten hebt geselecteerd moet u de objecten in het model selecteren.
   Locatie door	Modeloorsprong exporteert het model relatief ten opzichte van 0,0,0. Werkvlak exporteert de Hoogtemaat van het model relatief ten opzichte van het huidige coördinatensysteem van het werkvlak. Basispunt: <naam van basispunt> exporteert het model relatief ten opzichte van het basispunt door coördinatensysteemwaarden Oostcoördinaat, Noordcoördinaat, Hoogtemaat, Hoek naar het noorden, Breedtegraad en Lengtegraad van de definitie van het basispunt te gebruiken. De breedte- en lengtegraadwaarden van het basispunt hebben een nauwkeurigheid in microseconden. Let op: als het basispunt niet is gedefinieerd, wordt het niet in de lijst weergegeven.
   Tabblad Geavanceerd
   Objecttypen	Selecteer de te exporteren objecttypen. De opties zijn: Merken Bouten Lassen Stortobjecten: Selecteer dit voor het exporteren van stortobjecten in plaats van betonnen CIP-onderdelen. Het exporteren van een storteenheid wordt bij IFC2x3 niet wordt ondersteund. Stramien Wapeningsstaven Oppervlaktebehandeling en oppervlakken Ruimte tussen aanzichten Als u Merken selecteert, kunt u merken van één onderdeel uitsluiten door Merk van 1 onderdeel uitsluiten in het gebied Andere te selecteren. Denk aan het volgende: Randafwerkingen worden uit het geëxporteerde IFC-model weggelaten. Dit is om een betere uitwisselbaarheid met systemen voor het ontwerpen van fabrieken mogelijk te maken. Als de geometrie met vellingkanten nodig is, dan kunt u het IFC-exporttype voor die objecten afzonderlijk instellen in het dialoogvenster met gebruikersattributen van objecten op het tabblad IFC export. De export exporteert niet wat u selecteert als bepaalde objecttypen zijn geselecteerd. Als bijvoorbeeld een betonnen onderdeel is geselecteerd en het selectievakje Wapeningsstaven is ingeschakeld, worden alle staven in het betonnen onderdeel geëxporteerd. Het is niet mogelijk om te selecteren welke staven met het onderdeel moeten worden geëxporteerd. De oplossing is om twee IFC-exportbestanden te genereren: een met alleen betonnen onderdelen en een met geselecteerde staven. Gebruik de selectieschakelaar om stortobjecten te exporteren Componenten selecteren, Selecteer object of Selecteer object in merk. Gebruik de selectieknop niet Selecteer merk want dan wordt geprobeerd niet in IFC2X3 export-ondersteunde storteenheden te exporteren.
   Andere	Layernamen als onderdeelnamen gebruikt onderdeelnamen zoals KOLOM en LIGGER als layernamen voor geëxporteerde objecten. Als deze optie niet is geselecteerd, dan is de layernaam het fasenummer van het object, gevolgd door de fasenaam. Definieer een UDA voor de variabele XS_IFC_EXPORT_OBJECT_LAYER_FROM_UDA om een ​​vooraf gedefinieerde UDA te gebruiken als layernaam. Deze optie is niet beschikbaar bij Staalfabricagevenster. Platte, brede liggers als platen exporteren exporteert platte en brede liggers als platen. Selecteer deze optie als u platen als liggers of kolommen met platte profielen hebt gemodelleerd. Sommige systeemcomponenten gebruiken bijvoorbeeld liggers of kolommen in plaats van platen. Ruimtehiërarchie van de Organisator gebruikt de ruimtelijke hiërarchie (gebouw-montageplaats-sectie-vloeren) die in de Organisator bij het exporteren wordt gemaakt. U doet dat als volgt: Selecteer Ruimtehiërarchie van de Organisator. Maak een projecthiërarchie in de Organisator. Klik in de Organisator met de rechtermuisknop op het project en selecteer Voor rapportage gebruiken. Synchroniseer of schrijf vóór de IFC-export de gegevens van de Organisator in het Tekla Structures-model door met de rechtermuisknop op het project in de Organisator, te klikken en Naar model schrijven voor rapportage te selecteren. Als u Ruimtehiërarchie van de Organisator niet selecteert, gebruikt de export de IFC-exporthiërarchie die in onderdeelgebruikersattributen is gedefinieerd. Als u geen onderdeel-gebruiksattributen hebt gedefinieerd worden eigenschappen van project-UDA´s gebruikt. Selecteer Merk van 1 onderdeel uitsluiten als u merken exporteert. Huidige weergavekleuren gebruiken exporteert de objecten met de kleuren die in de objectweergave zijn gedefinieerd, niet met de klassekleuren. De gedefinieerde transparantie-instellingen worden ook geëxporteerd. Deze optie is niet beschikbaar bij Staalfabricagevenster.

6. Als u de gewijzigde exportinstellingen wilt opslaan in een nieuw bestand, geef dan het instellingenbestand een nieuwe naam en klik op Opslaan als.
   De nieuwe instellingen worden opgeslagen in de map \attributes onder de modelmap.
7. Klik op Exporteren.

U kunt een Tekla Structures-model of een onderdeel van het model in de IFC4-indeling exporteren.

1. Selecteer de te exporteren modelobjecten.

   Als u alle modelobjecten wilt exporteren, hoeft u geen objecten te selecteren.

2. Klik in het menu Bestand op Exporteren > IFC4.
3. Als er vooraf gedefinieerde exportinstellingen beschikbaar zijn, laad dan de vooraf gedefinieerde exportinstellingen uit de lijst bovenaan en klik op Laad.
   De vooraf gedefinieerde bestanden met exportinstellingen bevinden zich in de omgevingsmappen.
4. Voer in het vak Bestandsnaam de bestandsnaam zonder een bestandsextensie in.

   De extensie wordt automatisch op basis van de geselecteerde Bestandsformaat toegevoegd. De lengte is niet beperkt.

5. Blader naar de locatie van de Map.

   De IFC-bestanden worden standaard naar de map \IFC onder de huidige modelmap geëxporteerd.

   Zowel absolute als relatieve paden kunnen worden gedefinieerd.

6. Selecteer in Selectie of u Alle objecten of Geselecteerde objecten wilt exporteren.
   Als u Geselecteerde objecten kiest, dan moet u Ruimtehiërarchie van de Organisator selecteren.
7. Definieer andere exportinstellingen:

   Instelling	Beschrijving
   Locatie door	Modeloorsprong exporteert het model relatief ten opzichte van 0,0,0. Werkvlak exporteert het model relatief ten opzichte van het huidige coördinatensysteem van het werkvlak. Basispunt: <naam van basispunt> exporteert het model relatief ten opzichte van het basispunt door coördinatensysteemwaarden Oostcoördinaat, Noordcoördinaat, Hoogtemaat, Hoek naar het noorden, Breedtegraad en Lengtegraad van de definitie van het basispunt te gebruiken.
   Objectkleur	Selecteer of u objecten wilt exporteren met objectklassekleuren of objectgroepkleuren. Als u objectgroepkleuren selecteert, worden de gedefinieerde doorzichtigheidsinstellingen ook geëxporteerd.
   Layer-namen als	U kunt fasen, onderdeelnamen of templateattributen als layernamen voor geëxporteerde objecten gebruiken. Selecteer Naam of Fase in de lijst of voer de attribuutnaam in het vak in. U kunt geen gebruikersattributen als layernaam gebruiken.
   Bestandsformaat	De opties zijn IFC en IfcZip.
   Exporttype	Selecteer het gewenste exporttype. Referentievenster (IFC4): Dit exporttype is bedoeld om de verwijzende workflow te ondersteunen en geëxporteerde bestanden kunnen als referentiebestanden worden gebruikt en in een viewer worden bekeken. De optie Referentievenster (IFC4) is niet bedoeld om te worden gebruikt voor conversie naar oorspronkelijke objecten. Het uiteindelijk doel van het Referentievenster (IFC4) is om workflows te bieden voor verschillende softwareapplicaties waarvoor de geometrie niet hoeft te worden gewijzigd. Met zulke applicaties kunt u weergeven, schatten, bouwen, besturen en andere downstreamberekening maken. Ontwerpoverdrachtsvenster (IFC4): Dit exporttype is bedoeld voor de overdrachtsworkflow, waarmee de import voor verdere bewerking wordt bedoeld. Dit vereist de conversie van de IFC-entiteiten naar native objecten, en de IFC-objectconversie kan worden gebruikt om de IFC-entiteiten naar Tekla Structures native objecten te converteren. Meestal hoeven de import en conversie slechts een paar keer te worden uitgevoerd of zelfs slechts eenmaal. Het resultaat vereist mogelijk wat herbewerking om een juist model te bereiken. Eén voorbeeld is de overname van het structurele engineeringmodel (of een deel ervan) in de basis van de structurele detailmodellering. Brugweergave (IFC4.3): Het hoofddoel van de Brugweergave-export is een uitbreiding van Tekla Structures naar brugconstructies. De IFC-brugbestanden zijn gebaseerd op het IFC 4.3-schema. IFC4precast view: Dit exporttype ondersteunt de workflow voor gegevensoverdracht van de fabricage van prefab-elementen. In deze fase wordt de fabricage van betonwanden en -platen inclusief alle benodigde wapening en instortvoorzieningen behandeld. Dit exporttype is alleen beschikbaar in prefabstructuren. Raadpleeg voor meer informatie over IFC4precast IFC4precast.
   Basispunt exporteren	Selecteer welk systeem u wilt gebruiken wanneer u een basispunt voor Locatie door hebt gedefinieerd om ervoor te zorgen dat de samenwerking met andere partijen in het project werkt. De opties zijn: IfcMapConversion: Converteert het lokale coördinatensysteem van het model naar het globale coördinatensysteem. Deze optie is nodig als de IFC4-indeling wordt vereist die voldoet aan het IFC4-schema. IfcSite coördinatensysteem: Converteert de coördinaten in het IFC-model voor elk object afzonderlijk. Deze optie kan worden gebruikt om een IFC4-bestand te produceren dat u kunt weergeven in de meeste IFC-viewers, inclusief Trimble Connect. Dezelfde conversiemethode wordt ook in de IFC2x3-export gebruikt.
   Eigenschappensets	De selectie van de eigenschappenset verandert als u Exporttype wijzigt. Selecteer een eigenschappenset in de lijst Eigenschappensets om de standaard eigenschappenset te gebruiken. Selecteer een eigenschappenset in de lijst en klik op om een bestaande eigenschappenset te wijzigen. Selecteer <nieuw> en klik om een nieuwe eigenschappenset te definiëren.
   Insitu-export	Hiermee kunt u nauwkeuriger selecteren wat u in de insitu-export wilt opnemen. De opties zijn Storteenheden of stortobjecten en CIP-betonelementen of onderdelen.
   Platte, brede liggers als platen exporteren	Selecteer deze optie als u platte en brede liggers als platen wilt exporteren. Selecteer deze optie als u platen als liggers of kolommen met platte profielen hebt gemodelleerd. Sommige systeemcomponenten gebruiken bijvoorbeeld liggers of kolommen in plaats van platen.

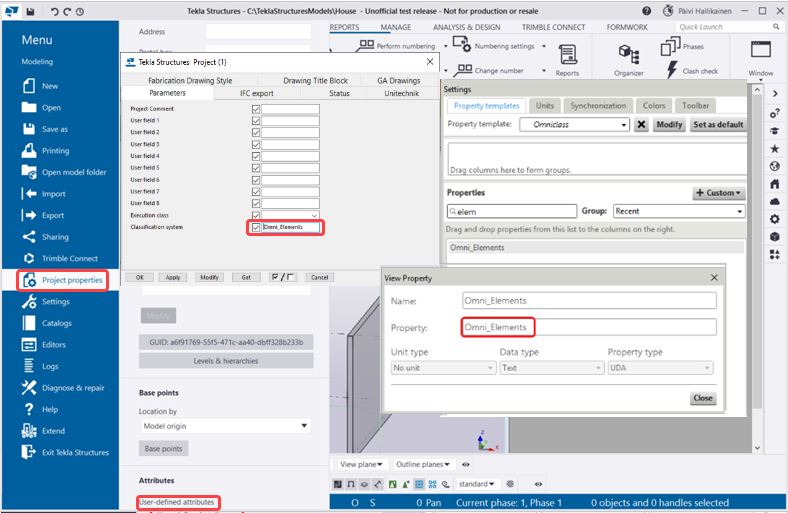

   Ruimtehiërarchie van de Organisator	Ruimtehiërarchie van de Organisator gebruikt de ruimtelijke hiërarchie (gebouw-montageplaats-sectie-vloeren) die in de Organisator bij het exporteren wordt gemaakt. U doet dat als volgt: Selecteer Ruimtehiërarchie van de Organisator. Maak een projecthiërarchie in de Organisator. Klik in de Organisator met de rechtermuisknop op het project en selecteer Voor rapportage gebruiken. Synchroniseer of schrijf vóór de IFC-export de gegevens van de Organisator in het Tekla Structures-model door met de rechtermuisknop op het project in de Organisator, te klikken en Naar model schrijven voor rapportage te selecteren. De geselecteerde objecten worden alleen geëxporteerd wanneer Ruimtehiërarchie van de Organisator is geselecteerd. Als u Ruimtehiërarchie van de Organisator niet selecteert, gebruikt de export de IFC-exporthiërarchie die in onderdeelgebruikersattributen is gedefinieerd. Als u geen onderdeel-gebruiksattributen hebt gedefinieerd worden eigenschappen van project-UDA´s gebruikt. Houd er rekening mee dat in brugmodellen de export altijd de hiërarchie gebruikt die in de gebruikersattributen voor de projecteigenschappen is gedefinieerd.
   Objecttypen	Selecteer de te exporteren objecttypen: Merken Bouten Stramienen Wapeningsstaven Oppervlaktebehandeling en oppervlakken Ruimte tussen aanzichten Randafwerkingen worden uit het geëxporteerde IFC-model weggelaten. Dit is om een betere uitwisselbaarheid met systemen voor het ontwerpen van fabrieken mogelijk te maken. Als de geometrie met vellingkanten nodig is, dan kunt u het IFC-exporttype voor die objecten afzonderlijk instellen in het dialoogvenster met gebruikersattributen van objecten op het tabblad IFC export. De export exporteert niet wat u selecteert als bepaalde objecttypen zijn geselecteerd. Als bijvoorbeeld een betonnen onderdeel is geselecteerd en het selectievakje Wapeningsstaven is ingeschakeld, worden alle staven in het betonnen onderdeel geëxporteerd. Het is niet mogelijk om te selecteren welke staven met het onderdeel moeten worden geëxporteerd. De oplossing is om twee IFC-exportbestanden te genereren: een met alleen betonnen onderdelen en een met geselecteerde staven.

8. Als u de gewijzigde exportinstellingen wilt opslaan in een nieuw bestand, geef dan het instellingenbestand een nieuwe naam en klik op Opslaan als.
   De nieuwe instellingen worden opgeslagen in de map \attributes onder de modelmap.
9. Klik op Exporteren.
