Conversiebestanden

Conversiebestanden (.cnv) wijzen profiel, dubbel profiel en materiaalnamen van Tekla Structures aan namen toe die in andere software worden gebruikt.

Conversiebestanden zijn eenvoudige tekstbestanden met in de eerste kolom de Tekla Structures-naam en in de tweede kolom de naam die in het andere softwarepakket wordt gebruikt. Kolommen worden gescheiden door een spatie. Alle parametrische profielen moeten worden in het profielconversiebestand ingevoerd.

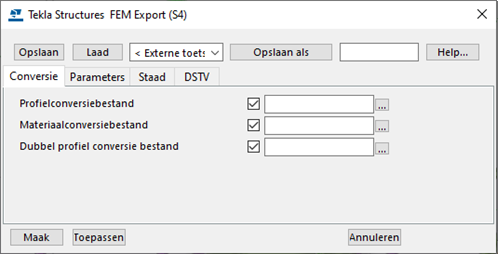

U kunt hetzelfde conversiebestand zowel bij het importeren als het exporteren van modellen gebruiken en u kunt de locatie van conversiebestanden in de meeste import- en exporttools opgeven.

Als u een naam van een conversiebestand zonder pad invoert, zoekt Tekla Structures in de huidige modelmap naar het bestand. Als u het vak openlaat zoekt Tekla Structures naar het bestand dat door de variabele XS_PROFDB in het menu File menu > Instellingen > Variabelen > Bestandslocaties wordt aangegeven. Dit is ook het geval als de tool u niet toestaat het pad en het conversiebestand te definiëren.

Tekla Structures heeft verschillende conversiebestanden in de standaardinstallatie en u kunt ook uw eigen conversiebestanden maken. Standard-conversiebestanden bevinden zich in de \profil-map onder de omgevingsmap ...\ProgramData\Trimble\Tekla Structures\<version>\environments\. De exacte locatie kan afhankelijk van uw omgeving variëren. Alle conversiebestanden hebben de extensie .cnv.

Merk op dat deze instructies niet van toepassing zijn op alle typen export en import. Als een tool specifieke instructies met betrekking tot de conversie bestanden heeft, worden de instructies in de export- of import instructies opgenomen.

Conversiebestanden maken

U kunt uw eigen conversiebestanden maken als degene die bij de installatie van Tekla Structures worden geleverd niet aan uw behoeften voldoen.

Open een bestaand conversiebestand met een standaard teksteditor.

Conversiebestanden bevinden zich standaard in de map \profil onder de omgevingsmap ...\ProgramData\Trimble\Tekla Structures\<version>\environments\. De exacte locatie kan afhankelijk van uw omgeving variëren.
Sla het bestand op onder een andere naam.

Als de export-/importtool u het pad naar het conversiebestand laat definiëren, kunt u het bestand opslaan waar u wilt. Als dat niet het geval is, slaat u het bestand op in een locatie die wordt gedefinieerd met de variabele XS_PROFDB in het menu Bestand > Instellingen > Variabelen > Bestandslocaties.
Wijzig het bestand: voer in de eerste kolom profielnamen in die door Tekla Structures worden herkend en in de tweede kolom de bijbehorende naam die door de andere software wordt herkend.
Zorg er tijdens het wijzigen voor dat:
- u geen lege materiaaldefinities hebt (" ", lege aanhalingstekens).
- u geen spaties in de tekenreeksen van de profielpositie hebt. Voer bijvoorbeeld 'Hand_Rail' in en niet 'Hand Rail'.
Sla uw wijzigingen op.
Note:
- Niet alle drie de bestanden (profiel, dubbel profiel en materiaal) zijn nodig als de verschillen in de profielnaam enkel *-, X- of x-indelingen betreft, omdat deze normaal automatisch worden behandeld. Als u bijvoorbeeld UC254x254x73 wilde importeren wat UC254*254*73 had moeten zijn, word de kleine letter 'x' automatisch gewijzigd in 'X' zodat de indeling van het UC254*254*73 254X254X73 wordt.
- Als u problemen bij het importeren van het model hebt, moet u eventuele foutmeldingen in het Tekla Structures logboekbestand en de conversiebestanden controleren.

Voorbeeld

Hieronder ziet u een voorbeeld van een SDNF-conversiebestand:

SDNF

! Profile name conversion Tekla Structures -> SDNF

! If Converted-name does not exist, it will be the same

! as Tekla Structures-name.

! Tekla Structures-name Converted-name

H100*50*5*7 H100X50

H100*100*6*8 H100X100

H125*60*6*8 H125X60

H125*125*6.5*9 H125X125

H148*100*6*9 H148X100

H150*75*5*7 H150X75

H150*150*7*10 H150X150

H175*90*5*8 H175X90

H194*150*6*9 H194X150

H198*99*4.5*7 H198X99

H200*100*5.5*8 H200X100

H200*200*8*12 H200X200

H200*204*12*12 H200X204

Daaronder ziet u eerst een voorbeeld van een verkeerd conversiebestand en vervolgens van een correct conversiebestand. Fouten zijn gemarkeerd:

00100782 4 0 2 "brace" "Tread 4" 1 "TREAD4.5" "" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

00100782 4 0 2 "brace" "Tread_4" 1 "TREAD4.5" "A36" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

Conversiebestanden voor dubbel profiel

Tekla Structures bevat aparte conversiebestanden voor dubbele profielen en het leest het conversiebestand voor dubbele profielen vóór het profielconversiebestand, dus u moet de profielen uit het oorspronkelijke model opnemen in de import.

Het conversiebestand voor dubbele profielen is een tekstbestand met de profielprefix (alleen tekens) en de afstand tussen de profielen in mm, gescheiden door een spatie. In Tekla Structures worden alle profielen met de opgegeven prefix geconverteerd naar dubbele profielen.

Aan het conversiebestand voor dubbele profielen kan de naam twin_profiles.cnv worden gegeven, terwijl dit regels zoals die hieronder kan bevatten:

DL 20

De afstand tussen de profielen is voor alle profielen met dezelfde profielprefix hetzelfde. Profielen met de prefix DL hebben bijvoorbeeld altijd dezelfde afstand. Als u verschillende waarden voor de afstand wilt, moet u verschillende profielprefixen gebruiken.

U moet het dubbele profiel ook aan het profielconversiebestand toevoegen zodat het DL-profiel naar het L-profiel wordt geconverteerd:

L200*20 DL200/20-20

Beperkingen

Conversie van dubbele profielen is niet mogelijk voor profielen die beginnen met een cijfer. Dit betekent dat u geen dubbele hoeken als 2L kunt definiëren. In plaats daarvan moet u DL als prefix voor een dubbel profiel gebruiken, bijvoorbeeld: DL200/20-20.
Conversie van dubbele profielen werkt niet voor FEM-import. We raden u aan elke hoek apart in plaats van als dubbel profiel te modelleren, omdat SP3D de openingen tussen onderdelen niet op dezelfde manier als Tekla Structures controleert en er bijvoorbeeld diverse conversie- en toewijzingsmoeilijkheden zijn. Het is eenvoudiger om onderdelen te converteren die als twee onderdelen worden gemodelleerd.
