U kunt basispunten definiëren in Projecteigenschappen. Als u een referentiemodel moet importeren of exporteren, moet u de coördinaten kennen van het referentiemodel dat u importeert of de coördinaten die u in het resulterende IFC-exportbestand wilt gebruiken.

Tip: U kunt informatie over de puntencoördinaten krijgen in Tekla Structures: Klik op het lint op de pijl omlaag naast en selecteer vervolgens Puntcoördinaten. Raadpleeg voor meer informatie Informatie over objecteigenschappen.

1. Open een Tekla Structures.

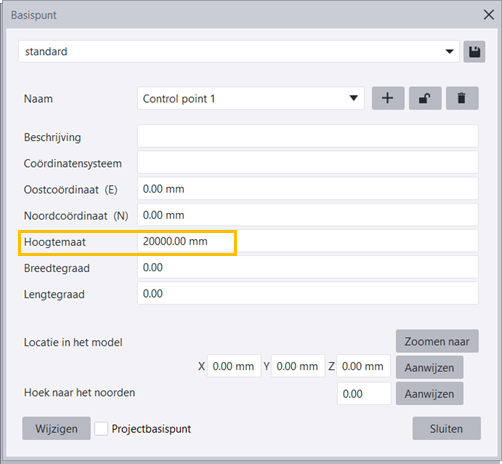

2. Klik Bestand > Projecteigenschappen > Basispunten om het Basispunt dialoogvenster te openen.
3. Vul de benodigde gegevens in:



   U kunt bestaande basispuntinstellingen laden. Hiervoor kopieert u uw instellingenbestand <settings name>.basePoint.json uit de \attributes map onder het model waarin u de instellingen van het basispunt hebt, die u wilt gebruiken in de \attributes map onder de huidige modelmap. Selecteer in het dialoogvenster Basispunt de gewenste basispuntinstellingen in de lijst.

   Let wel dat instellingen voor basispunten ook werken met project- en firm-mappen: Kopieer het bestand met basispuntinstellingen naar de \attributes map onder de firm- en project-mappen.

   Naam, Beschrijving	Voer een naam en een korte beschrijving voor het basispunt in. Het geven van een naam is verplicht.
   Coördinaten systeem	Voer de naam in van het coördinatensysteem dat u gebruikt.
   Oostcoördinaat (E)	Voer de Oostcoördinaat (E) in die de X-coördinaat ten opzichte van de civiele oorsprong vertegenwoordigt.
   Noordcoördinaat (N)	Voer de Noordcoördinaat (N) in die de Y-coördinaat ten opzichte van de civiele oorsprong vertegenwoordigt.
   Hoogtemaat	Voer de Hoogtemaatin die de Z-coördinaat ten opzichte van de civiele oorsprong vertegenwoordigt. De Z-waarde van de coördinaten van het projectbasispunt wordt opgeteld met de waarde Hoogtemaat die afzonderlijk wordt gedefinieerd.
   Breedtegraad,Lengtegraad	Voer de Breedtegraad en Lengtegraad van het basispunt in dat in de IFC-export moet worden gebruikt. Breedtegraad en Lengtegraad zijn extra gegevens die sommige software kan gebruiken. In het IFC-bestand wordt dit naar IFCSITE-gegevens geschreven. Als het totaal aantal cijfers in Lengtegraad meer dan 15 is, wordt de waarde naar boven afgerond als deze > 99,999999999999999999 is. Als u de gegevens van Breedtegraad en Lengtegraad tussen decimale notatie en de notatie graden/minuten/seconden (DMS) wilt converteren, raadpleegt u Breedtegraad/Lengtegraad naar decimaal converteren.
   Locatie in het model	Wijs een locatie voor het basispunt aan of voer deze in het Tekla Structures-model in. De afstand wordt vanaf de modeloorsprong gemeten. De locatie van het basispunt in het model kan een maximale waarde van +/- 10 km vanaf de modeloorsprong hebben. Het modelleren is bedoeld om in de buurt van de modeloorsprong te worden gedaan en de offset moet met waarden Oostcoördinaat en Noordcoördinaat worden opgegeven.
   Hoek naar het noorden	Wijs de Hoek naar het noorden aan dat wil zeggen: de hoek tussen Y en het noorden. Of voer deze in. Het maximumaantal decimalen voor de hoek is 13.
   Projectbasispunt	Als u een coördinatensysteem als het projectbasispunt wilt instellen, selecteert u een basispunt in de lijst aan de bovenkant en schakelt u vervolgens het Projectbasispunt selectievakje in.

4. Als u de instellingen van het basispunt wilt opslaan, typt u een unieke naam voor de instellingen in en klikt u op Opslaan.
   Als u dezelfde basispuntinstellingen in een ander model wilt gebruiken, kopieert u het instellingen-bestand <settings name>.basePoint.json van de \attributes map onder de huidige modelmap naar de \attributes map onder het model waarin u dezelfde basispuntinstellingen wilt gebruiken. De instellingen werken ook met Project- en Firm-mappen: Kopieer het bestand met basispuntinstellingen naar de \attributes map onder de firm- en project-mappen.
5. Als u ongewenste wijzigingen door anderen in hetzelfde model wilt voorkomen, vergrendelt u het basispunt door op de Lock/Unlock-knop naast de basispunt naam te klikken.
   De knop wijzigt in . Als u het basispunt wilt ontgrendelen, klikt u nogmaals op de knop.
6. Klik op Wijzigen om het basispunt op te slaan.

   Er wordt een blauw symbool in het model toegevoegd.

   Als u later wijzigingen aan het basispunt aanbrengt, wijzigt de locatie van het basispunt in het model volgens de locatie- of rotatiewijzigingen die u in het dialoogvenster Basispunt aanbrengt wanneer u op Enter drukt of op een ander invoerveld klikt. Het is niet nodig om op Wijzigen te klikken. Merk op dat als het basispunt is vergrendeld, u het niet kunt wijzigen.



   U kunt nu bijvoorbeeld met het opgegeven basispunt een referentiemodel invoegen of een IFC-model exporteren.

Eén basispunt kan als het projectbasispunt worden ingesteld. De modeloorsprong is de standaardwaarde van het projectbasispunt als het model geen basispunten bevat of als geen van de bestaande basispunten als projectbasispunt is ingesteld. U kunt het huidige projectbasispunt controleren en wijzigen via Bestand > Projecteigenschappen > Locatie door.

1. Klik op Bestand > Projecteigenschappen.

   U kunt het huidige basispunt in het Locatie door vak zien.

2. Als u het projectbasispunt wilt selecteren, klikt u op de knop Basispunten, selecteert u een basispunt in de lijst Locatie door en schakelt u vervolgens het selectievakje Projectbasispunt in.
3. Klik op Wijzigen.

1. Open de lijst Referentiemodellen door op de knop Referentiemodellen in het zijvenster te klikken.

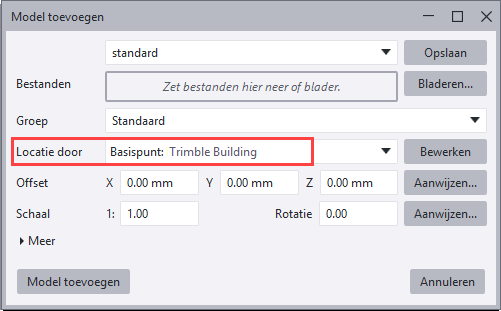

2. Klik in de lijst Referentiemodellen op de knop Model toevoegen.
3. Als u in het dialoogvenster Model toevoegen eerder gemaakte bestanden met referentiemodeleigenschappen hebt, laadt u het gewenste bestand door de lijst met eigenschappenbestanden bovenaan te selecteren.
4. Blader naar het referentiemodel door op Bladeren... te klikken.
5. Selecteer in Groep een groep voor het referentiemodel of voer een naam voor een nieuwe groep in.

   Als u geen naam voor de groep invoert, wordt het referentiemodel in de groep Standaard ingevoegd.

6. Selecteer in Locatie door het basispunt dat u wilt gebruiken.

7. Klik op de knop Model toevoegen.
   Tekla Structures voegt het referentiemodel relatief ten opzichte van het geselecteerde basispunt in door de waarden van het coördinatensysteem, de hoogtemaat en de hoek in de definitie van het basispunt in het model Projecteigenschappen te gebruiken. Zowel het IFC2x3- als het IFC4-referentiemodel voet bijvoorbeeld ondersteuningen het invoegen van basispunten.

1. Klik op Bestand > Exporteren > IFC om het dialoogvenster Naar IFC exporteren te openen.
2. Selecteer in Locatie door een basispunt dat u hebt gemaakt.
3. Vul andere benodigde IFC-exportgegevens in.
4. Klik op Exporteren.
   De basispuntoptie exporteert het IFC-model ten opzichte van het basispunt, gebruik makend van de waarden van het coördinatensysteem, de verhoging, breedtegraad, lengtegraad en de hoek in de basispuntdefinitie in het model Projecteigenschappen.

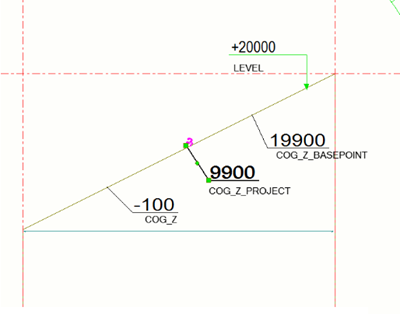

Het is mogelijk om door basispunten gedefinieerde coördinatensysteemwaarden in tekeningen te gebruiken. Als u het projectbasispunt Z of de verdiepingswaarde wijzigt, wordt de niveauwaarde overeenkomstig gewijzigd wanneer een tekening wordt geopend.

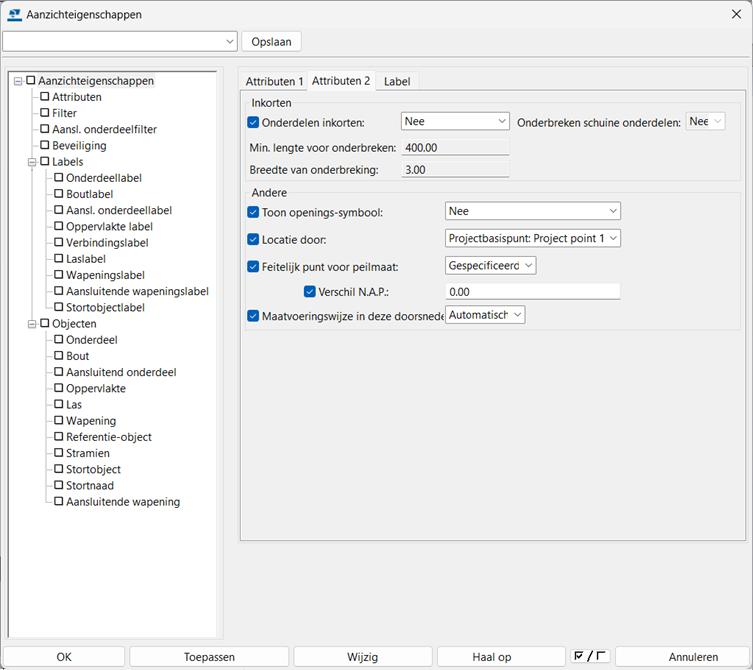

1. Dubbelklik in een geopende tekening op het tekeningaanzichtkader om het Aanzichteigenschappen dialoogvenster te openen.
2. Stel op het Attributen 2 tabblad de optie Locatie door in op een nieuw basispunt of op de modeloorsprong.
3. Klik op Wijzigen.
