Regel 1

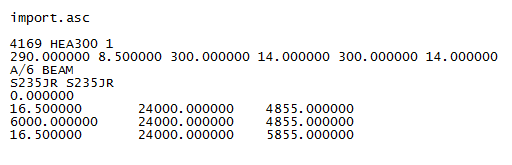

4169 HEA300 1 = ID profieltype

• ID 4169: Unieke ID (geheel getal).

• PROFILE HEA300: Profielnaam (string).

• TYPE 1: Profieltype (geheel getal)

De beschikbare profieltypen zijn:

0 = vrije doorsnede (kan worden gebruikt voor speciale profielen die zich niet in de database bevinden)

1 = I-profielen

2 = gelaste kokerprofielen (HK, HQ)

3 = U-profielen

4 = L-profielen

5 = ronde staven

6 = ronde buizen

7 = rechthoekige kokerdoorsneden (RHS, P)

8 = T-profielen

9 = rechthoekige staven (FL, PL)

10 = Z-profielen

11 = C-profielen

12 = Omega-profielen

13 = Sigma-profielen

14 = railprofiel

16 = wapeningsstaven (DH)

Regel 2

De inhoud van regel 2 hangt af van het profiel van het onderdeel.

• Polygoonplaten:

  N_POINTS COORDINATES

  N_POINTS: voor profielen van type 0.

  COORDINATES: het aantal hoekpunten (geheel getal).

  De X- en Y-coördinaten van de hoeken van platen (zwevend). De rotatierichting is met de klok mee. De coördinaten volgen het globale coördinatensysteem. De Z-coördinaten worden overgenomen van de hartlijn in de richting van de plaatdikte.

  De regel 2 kan in meerdere regels in het bestand worden verdeeld.

• Profielen:

  Voor de profieltypen 1-16 bevat de regel de fysieke maatlijnen van de doorsnede.

  HEIGHT S W1 T1 W2 T2: 290.000000 8.500000 300.000000 14.000000 300.000000 14.000000

  • HEIGHT 290.000000: hoogte van de doorsnede

  • S 8.500000: lijfdikte.

  • W1 300.000000: breedte van de bovenflens.

  • T1 14.000000: dikte van de bovenflens.

  • W2 300.000000: breedte van de onderflens.

  • T2 14.000000: dikte van de onderflens.

Regel 3

A/6 BEAM = labelnaam

• MARK A/6: positielabel van het onderdeel (string).

• NAME BEAM: onderdeelnaam (string).

Regel 4

S235JR S235JR = materiaal

materiaal van het onderdeel (string).

Regel 5

0.000000 = rotatie

de rotatiehoek (in graden) rond de lokale x-as van de ligger.

Regel 6

16.500000 24000.000000 4855.000000 = X1 Y1 Z1

Coördinaten van het startpunt van de ligger. Z-coördinaten zijn hartlijncoördinaten.

Regel 7

6000.000000 24000.000000 4855.000000 = X2 Y2 Z2

Coördinaten van het eindpunt van de ligger. Z-coördinaten zijn hartlijncoördinaten.

Regel 8

16.500000 24000.000000 5855.000000 = X3 Y3 Z3

richtingsvector die de richting van de lokale z-as weergeeft.
