Een configuratiebestand van een eigenschappenset bevat de structuur van eigenschappensets en de gegevensdefinities voor de eigenschappen in de eigenschappensets.

Er zijn twee bestanden nodig bij het configureren van eigenschappensets voor IFC-export in XML-indeling:

• IfcPropertySetConfigurations.xsd is een schemabestand dat de structuur beschrijft van het XML-bestand en dat wordt gebruikt voor de validatie van het XML-bestand. Dit bestand wordt gelezen wanneer de software wordt gestart. Er is slechts één schemabestand in uw omgeving. U hoeft dit bestand niet aan te raken.

• Het XML-bestand <configuration_file_name>.xml is het werkelijke configuratiebestand eigenschappenset.

De gewijzigde configuratiebestanden worden opgeslagen in de map \AdditionalPSets onder het model en worden ook gelezen uit de systeem-, project- en bedrijfsmappen.

• Het XML-configuratiebestand van de eigenschappenset bevat de volgende definities:
  • Templateattribuut of UDA-naam. Templateattributen worden gelezen vanuit contentattributes_global.lst en de gebruikersattributen van de omgevingsdatabase.
  • Gegevenstype zoals string, integer, zwevend, tijdstempel, Boolean, logisch of planeanglemeasure.
  • Type eenheid, zoals lengte, gebied, volume of massa.

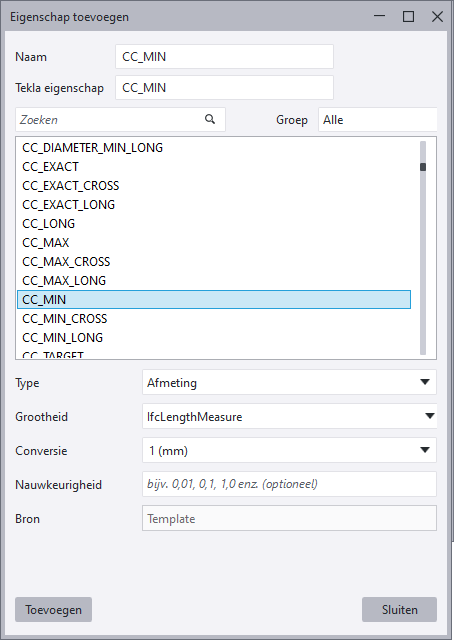

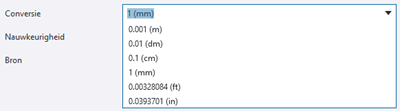

  • Verschaling van eenheidswaarden van UDA-waarden zonder eenheid. Conversiefactor wordt toegevoegd zodat waarden zonder eenheid kunnen worden geconverteerd om te corresponderen met de globale eenheden in de IFC-bestanden. Gebieds- en volume-eenheden hebben deze factoren nodig.
  • Mogelijkheid om standaardwaarden te gebruiken.
  • Mogelijkheid om de set die moet worden geëxporteerd te negeren als templateattributen of UDA geen waarde hebben.
• Hieronder ziet u een voorbeeld van de inhoud van een XML-bestand configuratie eigenschappenset.

      <PropertySet referenceId="assemblies" isIgnored="false">
        <Name>Tekla Assembly</Name>
        <Description>Assembly Properties</Description>
        <Properties>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit Mark</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_POS</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit position code</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_POSITION_CODE</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit top elevation</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_TOP_LEVEL</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit bottom elevation</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_BOTTOM_LEVEL</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>

• Het configuratiebestand bevat ook de regels voor het binden van de eigenschappensets aan IFC-entiteiten:
  • Hiërarchietype voor koppeling met IFC-entiteiten met inbegrip van ondersteuning niet uitsluitend voor gebouwelementen, maar ook voor bouten, wapeningsstaven en merken.
  • U hebt de mogelijkheid om beperkende regels te gebruiken, zoals Equal, NotEqual, LessThan, GreaterThan, LessThanOrEqual en GreaterThanOrEqual voor getallen en Equal en NotEqual voor teksten.

    Als u enige beperkende regels wilt toevoegen, dan moet u het aangepaste configuratiebestand eigenschappenset wijzigen met een geschikte teksteditor.

  • Er kan een willekeurig aantal koppelingsregels bestaan voor een eigenschappenset, maar slechts één eigenschappensetdefinitie voor elk referenceId.

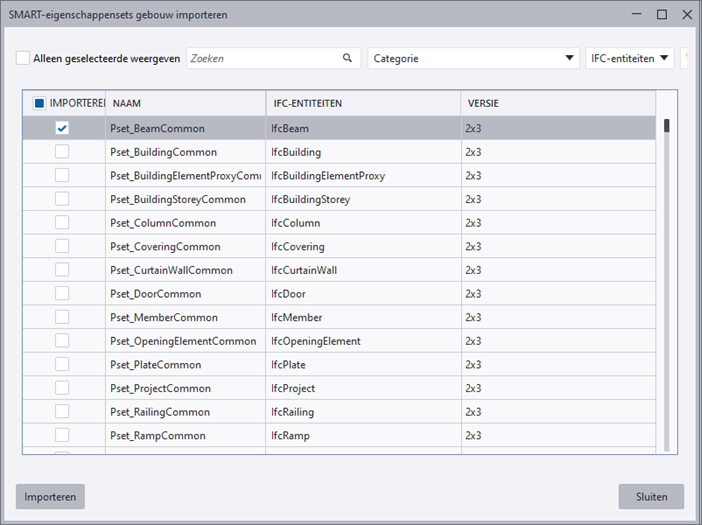

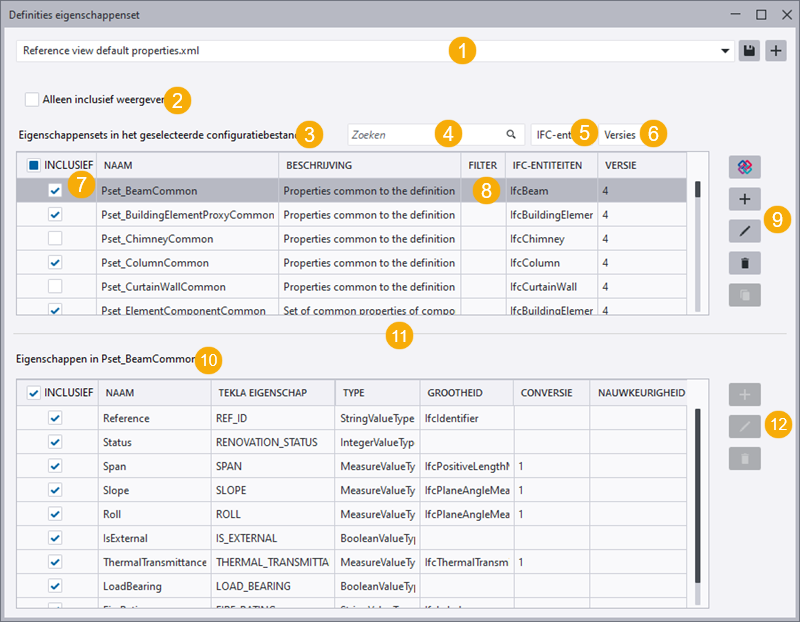

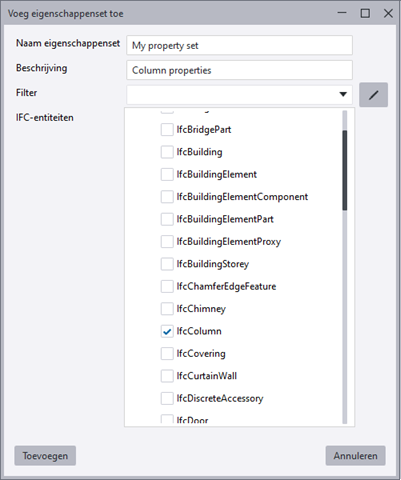

  • U kunt verschillende eigenschappensets koppelen aan verschillende typen IFC-entiteiten. Een plaat kan bijvoorbeeld een andere eigenschappenset hebben dan een ligger.

  <PropertySetBind referenceId="assemblies">
        <Rules>
          <Include entityType="IfcElementAssembly" subtypes="true" />
        </Rules>
      </PropertySetBind>

• Als er geen waarde wordt gevonden voor een eigenschap in de export, dan schrijft de export de eigenschappenset helemaal niet. Voeg optional=true toe voor die eigenschap in de eigenschappenset om dit te voorkomen.
