Versiecontrole voor tekeningen

Versie controle is beschikbaar in alle tekeningtypen waarmee u kunt controleren hoe een tekening er in een bepaald stadium uitzag. U kunt verschillende versies van dezelfde tekening weergeven, tekeningversies openen, snapshots hiervan weergeven en de huidige tekeningversie wijzigen. U kunt tekeningversies in andere modellen weergeven en de tekeningversies verwijderen die niet meer in de Documentmanager beschikbaar zijn. U kunt ook een verwijderde overzichttekening als een nieuwe tekening openen.

Het weergeven van tekeningversies is handig als u om de een of andere reden een oudere versie van de tekening wilt terugkeren. Versiecontrole is ook beschikbaar in Tekla Model Sharing en u kunt onbedoelde wijzigingen beheren die in tekeningen zijn aangebracht en naar de versie terugkeren die de juiste inhoud heeft.

Elke keer als u een tekening opslaat, wordt een nieuwe versie van de tekening opgeslagen als een .dg-bestand.

De variabele XS_DELETE_UNNECESSARY_DG_FILES definieert of de overbodige tekeningbestanden (.dg-bestanden) automatisch worden verwijderd of niet. Als u de tekeningbestanden die niet meer worden gebruikt automatisch wilt verwijderen, stelt u XS_DELETE_UNNECESSARY_DG_FILES in op TRUE.

De variabele XS_DELETE_UNNECESSARY_DG_FILES_SAFETY_PERIOD definieert hoe lang de tekeningbestanden worden bewaard voordat ze worden verwijderd. De standaard veiligheidsperiode is zeven dagen. Dit betekent dat de niet gebruikte tekeningbestanden na 7 dagen worden verwijderd als de variabele XS_DELETE_UNNECESSARY_DG_FILES is ingesteld op TRUE.

Als u alle tekeningversies wilt bewaren, stelt u XS_DELETE_UNNECESSARY_DG_FILES in op FALSE.
Het gebruik van Opslaan als bevat niet altijd de benodigde gegevens van de tekeninghistorie en het bijwerken van de tekening kan mislukken.

Open de lijst tekeningversies

Als u de verschillende versies van een tekening in het huidige model wilt weergeven, klikt u op Documentmanager op het tabblad Tekeningen & Lijsten, selecteert u een tekening in de lijst en klikt u op de knop Tekeningversies aan de onderzijde.

De huidige tekeningversie verschijnt met een vet lettertype.

De tekeningsnapshot wordt in een apart venster weergegeven. Wanneer u een tekening opslaat, wordt er standaard een snapshot gemaakt. De variabele voor het instellen van automatisch opslaan van snapshots is XS_DRAWING_SNAPSHOT_CREATION.

Snapshots worden niet bij het maken van tekeningen gemaakt als de variabele XS_CREATE_SNAPSHOT_ON_DRAWING_CREATION op FALSE is ingesteld. Als u een tekening opent en opslaat, krijgt u een snapshot als XS_DRAWING_SNAPSHOT_CREATION op TRUE is ingesteld.
Als u alle tekeningen en hun versies wilt weergeven die aan het model zijn gerelateerd, inclusief de verwijderde tekeningen, gaat u naar de Documentmanager en klikt u op Tekeningversies zonder een tekening in de lijst Documentmanager te selecteren. In dit Tekeningversies dialoogvenster kunt u de tekeningversies zien, verwijderde overzichttekeningversies als nieuwe overzichttekeningen openen, de verschillende versies openen en hun snapshots weergeven.

Wat u met tekeningversies kunt doen


Taak	Actie

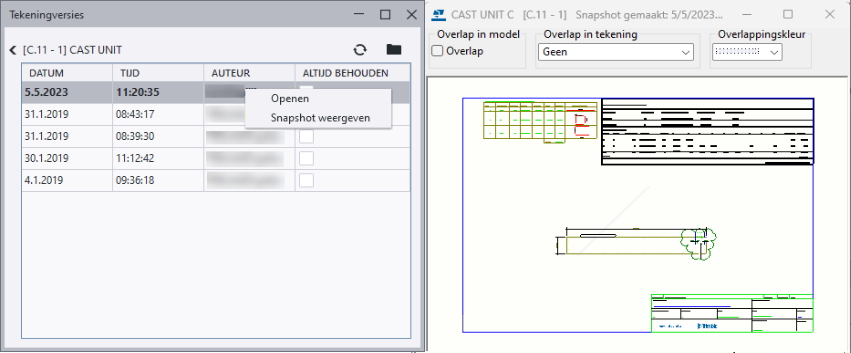

Een tekeningversie openen	Selecteer in de lijst Documentmanager een tekening en klik op de knop Tekeningversies aan de onderzijde. Klik met de rechtermuisknop op een tekeningversie. Selecteer Openen.
Snapshot voor een tekeningversie weergeven	Selecteer in de lijst Documentmanager een tekening en klik op de knop Tekeningversies aan de onderzijde. Klik met de rechtermuisknop op een tekeningversie. Selecteer Snapshot weergeven.
Een andere tekeningversie als de huidige versie opslaan	Selecteer in de lijst Documentmanager een tekening en klik op de knop Tekeningversies aan de onderzijde. Open een andere versie van de tekening. Sluit de tekeningversie. Wanneer u wordt gevraagd Wilt u de wijzigingen van de tekening opslaan?, antwoordt u Ja. Hierdoor wordt de tekeningversie de huidige tekeningversie.
Een verwijderde versie van de overzichttekening openen als een nieuwe overzichttekening	Klik op de knop Tekeningversies zonder een tekening in de lijst Documentmanager te selecteren. Selecteer een verwijderde versie van de overzichttekening in de lijst rechts in het dialoogvenster Tekeningversies, klik er met de rechtermuisknop op en selecteer Als nieuw openen.
Tekeningversies van een ander model weergeven	Klik op de knop Tekeningversies zonder een tekening in de lijst Documentmanager te selecteren. De tekeningen in het huidige model worden weergegeven. Blader in de linkerbovenhoek naar de map van het andere model en klik op Map selecteren. De tekeningen in het andere model worden aan de linkerzijde weergegeven en de bijbehorende versies aan de rechterzijde.
De geselecteerde tekeningversies behouden	Tekeningversies kunnen worden zo worden gedefinieerd dat ze automatisch worden verwijderd. Als u wilt, kunt u voorkomen dat bepaalde versies worden verwijderd. Selecteer in de lijst Documentmanager een tekening en klik op de knop Tekeningversies aan de onderzijde. Schakel het selectievakje in de kolom Altijd behouden in naast de tekeningversies waarvan u wilt voorkomen dat deze worden verwijderd.

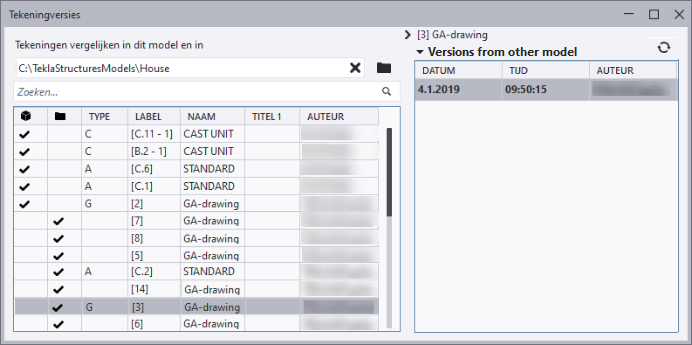

Hieronder ziet u een voorbeeld van hoe tekeningen in twee modellen kunnen worden vergeleken: In het huidige model en in het model dat u in de linkerbovenhoek van het Tekeningversies dialoogvenster selecteert. In het dialoogvenster kunt u duidelijk zien welke tekeningen in welk model staan. De tekeningversies worden aan de rechter zijde weergegeven.

Tekeningversies in Tekla Model Sharing

Wanneer gebruikers in Tekla Model Sharing dezelfde tekening in hun lokale versie van het model wijzigen en één gebruiker wegschrijft, geeft de Wijzigingenlijst een conflict weer in de lokale versie van het model van andere gebruikers van het model wanneer ze inlezen.
U kunt het Tekeningversies dialoogvenster openen vanuit de Wijzigingenlijst. Selecteer de gewijzigde tekening, klik met de rechtermuisknop en selecteer Open versies om de tekeningversies en de wijzigingen weer te geven die in de tekening zijn aangebracht.
Gebruik de variabelen XS_DELETE_UNNECESSARY_DG_FILES en XS_DELETE_UNNECESSARY_DG_FILES_SAFETY_PERIOD om het aantal tekeningbestanden redelijk te houden.
Als u wilt voorkomen dat sommige tekeningversies automatisch worden verwijderd wanneer XS_DELETE_UNNECESSARY_DG_FILES is ingesteld op TRUE, gebruikt u het selectievakje Altijd nodig in het dialoogvenster Tekeningversies. Stel de optie Altijd nodig afzonderlijk in voor elke tekeningversie die u wilt bewaren door het bijbehorende selectievakje aan te vinken.
