Niveauattributen in automatische onderdeellabels toevoegen
U kunt niveauattributen, zoals TOP_LEVEL, BOTTOM_LEVEL, ASSEMBLY_TOP_LEVEL, ASSEMBLY_BOTTOM_LEVEL en ASSEMBLY.MAIN_PART.TOP_LEVEL in onderdeellabels toevoegen als gebruikersattributen.
Het formaat van de maatvoering voor niveau-attributen is afkomstig uit het bestand MarkDimensionFormat.dim. Als u de maatlijn indeling voor een maatlijn wilt wijzigen, wijzigt u de maatlijn indeling in het eigenschappenvenster van de maatlijneigenschappen in een geopende tekening, slaat u de maatlijneigenschappen op en laadt u de gewijzigde maatlijneigenschappen in de maatlijn voorwaarde die u gebruikt voor het maken van de maatlijnen in een venster.
U kunt niveauattributen toevoegen in automatische en handmatige labels.
U kunt als volgt de maatlijnindeling wijzigen en niveauattributen toevoegen:
-
Klik in een geopende tekening op
om het eigenschappenvenster te openen en Rechte maatlijn van de objectlijst in het eigenschappenvenster te selecteren.
-
Wijzig de eenheden, de nauwkeurigheid en de notatie zoals gewenst.
-
Klik op
Opslaan om de wijzigingen in het bestand MarkDimensionFormat op te slaan.
Voorbeeld

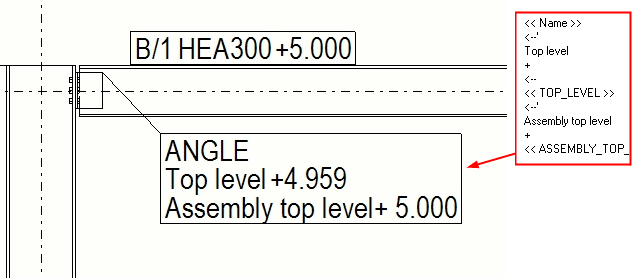

In het volgende voorbeeld zijn TOP_LEVEL en ASSEMBLY_TOP_LEVEL aan het label toegevoegd.

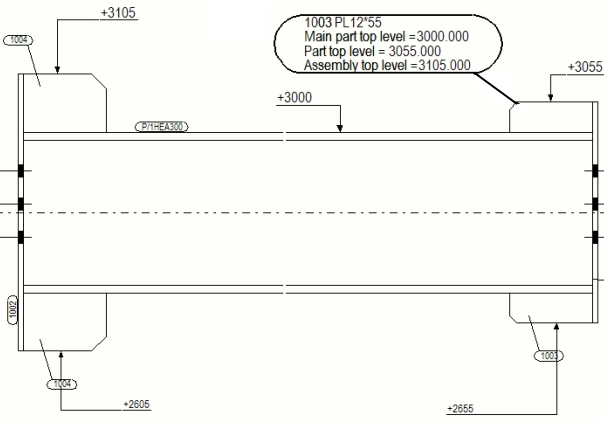

In het volgende voorbeeld is het hoogste niveau van het onderdeel zelf (TOP_LEVEL), het hoogste niveau van het merk (ASSEMBLY_TOP_LEVEL) en het hoogste niveau van het hoofdonderdeel van het merk (ASSEMBLY.MAIN_PART.TOP_LEVEL) aan het label toegevoegd.
Verschil tussen een basisindeling van niveauattributen en indelingen met _GLOBAL, _UNFORMATTED, _BASEPOINT en _PROJECT
Een niveau-attribuut geeft in zijn basisindeling de niveau-informatie relatief ten opzichte van de modeloorsprong en neemt de eenheid en nauwkeurigheid over uit het maatvoeringseigenschappenbestand MarkDimensionFormat.dim.
_GLOBAL: Geeft de niveau-informatie via de globale as als resultaat. TOP_LEVEL_GLOBAL geeft bijvoorbeeld de informatie op het hoogste niveau via de globale as en neemt de eenheid en nauwkeurigheid over uit het maatvoeringseigenschappenbestand MarkDimensionFormat.dim.
_UNFORMATTED: Geeft het niveau als een lengte in mm. U kunt deze opmaken en in een formule in een template opnemen. TOP_LEVEL_UNFORMATTED geeft bijvoorbeeld de informatie op het hoogste niveau ten opzichte van de modeloorsprong en retourneert het niveau als een lengte in mm.
_BASEPOINT: Geeft de niveau-informatie relatief ten opzichte van het basispunt dat in het aanzicht is geselecteerd. TOP_LEVEL_BASEPOINT geeft bijvoorbeeld het hoogste niveau van een enkel onderdeel, betonelement, merk, onderdeel van een verbinding of een stortobject ten opzichte van het in het aanzicht geselecteerde basispunt en neemt de eenheid en nauwkeurigheid over uit het maatvoeringseigenschappenbestand MarkDimensionFormat.dim.
_PROJECT: Geeft de niveau-informatie relatief ten opzichte van het basispunt dat als het projectbasispunt is geselecteerd. TOP_LEVEL_PROJECT geeft bijvoorbeeld het hoogste niveau van een enkel onderdeel, betonelement, merk, onderdeel van een verbinding of een stortobject ten opzichte van het geselecteerde basispunt as het projectbasispunt en neemt de eenheid en nauwkeurigheid over uit het maatvoeringseigenschappenbestand MarkDimensionFormat.dim.
