Hier verwijzen we naar alle elementen die u als templates aan de tekeningopmaak kunt toevoegen. De combinatie van templates in de tekeningopmaak wordt een templateset genoemd. De templateset definieert:

• Welke templates in de tekening worden opgenomen

• Waar de templates zich in de tekening bevinden

• Hoeveel ruimte Tekla Structures er overblijft tussen het tekeningkader en de aanzichten en tussen de tekeningaanzichten

Templatesets definiëren de achtergrond van de tekening, niet het aantal of de locatie van de op te nemen tekeningaanzichten.

U kunt dezelfde templatesets met verschillende tekeningformaten gebruiken of elk tekeningformaat een eigen templateset geven. Als bijvoorbeeld het aantal aanzichten in een tekening wijzigt en Tekla Structures een nieuw tekeningformaat kiest, kan Tekla Structures ook automatisch een andere templateset kiezen.

De onderstaande voorbeelden illustreren de relatie tussen de templateset en de tekeningaanzichten. De tekeningaanzichten zijn blauw en de elementen van de templateset zijn groen.

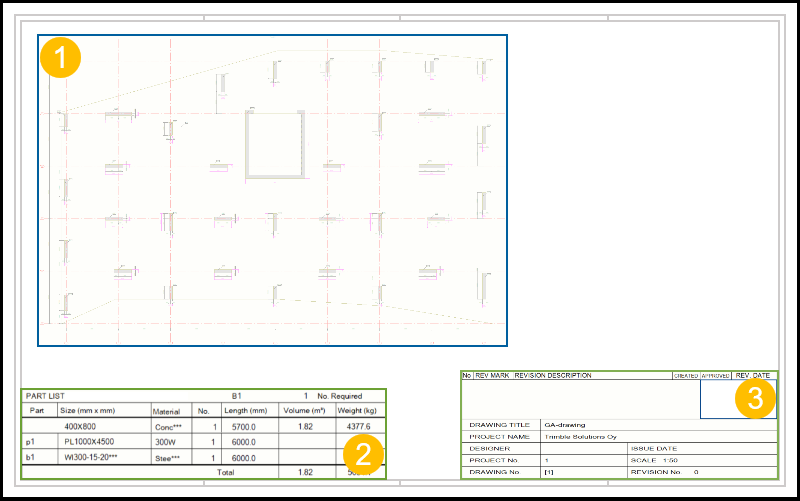

Hieronder ziet u een voorbeeld van de opmaak van een overzichttekening.

1. Aanzicht overzichttekening
2. Onderdeellijst op merk- of betonelementniveau
3. Revisietemplate en titelblok

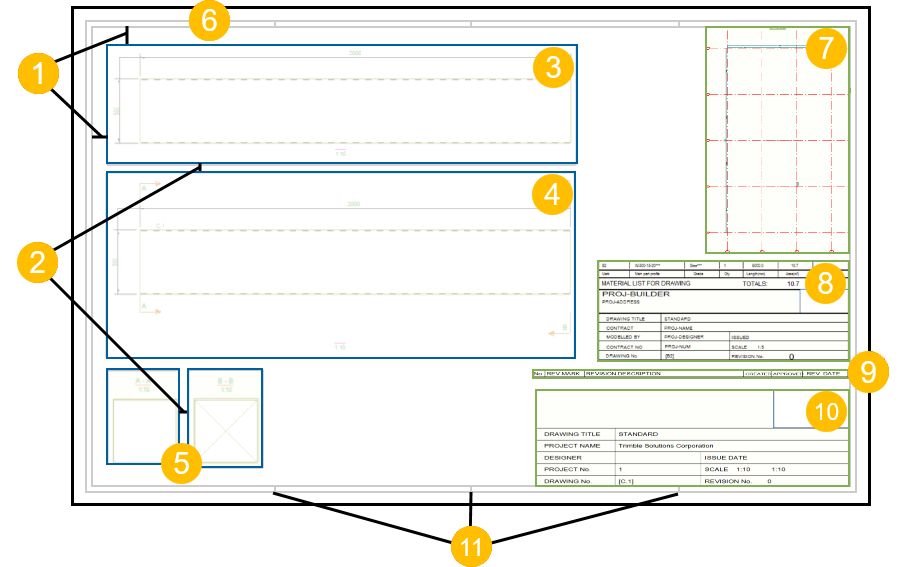

Hieronder ziet u een voorbeeld van een merktekeningopmaak.

1. Marges tussen het tekeningkader en de buitenste aanzichten
2. Ruimten tussen de aanzichten
3. Bovenaanzicht
4. Vooraanzicht
5. Doorsneden A-A en B-B
6. Tekeningkader
7. Keyplan
8. Materiaallijst
9. Revisietemplate
10. Titelblok van tekening
11. Vouwlabels
