Onderdelen in geselecteerde vensters inkorten

In een geopende tekening kunt u onderdelen in het geselecteerde aanzicht inkorten. Standaard wordt alleen een leeg gebied in het midden van het verkorte deel weergegeven, maar u kunt in plaats daarvan een inkortsymbool gebruiken en de kleur en het lijntype van het inkortsymbool aanpassen.

Klik in een geopende tekening op een tekeningaanzichtkader.
Als het eigenschappenvenster van de tekening niet is geopend, dubbelklik dan op het tekeningaanzichtkader.
In het eigenschappenvenster: Onderdelen inkorten selecteer Ja Alleen in de x-richting of Alleen in de y-richting.
Als u schuine onderdelen wilt uitsnijden, selecteert u het selectievakje Onderbreken schuine onderdelen.
In Min. lengte voor onderbreken stelt u de minimale lengte van het ingekorte onderdeel in.

Met deze optie wordt gedefinieerd hoe lang het onderdeel minimaal moet zijn om te kunnen worden ingekort. De lengte van het onderdeel moet minimaal twee keer de ingevoerde waarde zijn.
In Breedte van onderbreking voert u de afstand tussen de onderbrekingen op papier in.
Klik op Wijzigen.

Tip:

Als u een aanzichtinkortsymbool in plaats van het lege gebied in het midden van het ingekort onderdeel wilt gebruiken, stelt u de variabelen XS_DRAW_VERTICAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS en XS_DRAW_HORIZONTAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS in op TRUE.

U kunt ook de weergave van het inkortsymbool van het aanzicht controleren met de variabelen XS_SHORTENING_SYMBOL_COLOR_RGB, XS_SHORTENING_SYMBOL_LINE_TYPE en XS_SHORTENING_SYMBOL_WITH_ZIGZAG.

Voorbeeld

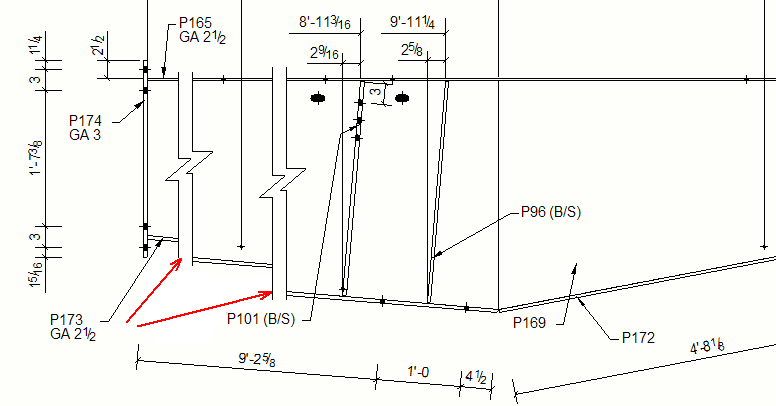

Onderstaand ziet u een voorbeeld waarbij het zigzaginkortsymbool wordt gebruikt.
