referentieobjecten in tekeningen weergeven

Referentiemodellen of referentieobjecten kunnen in overzicht-, merk- en betontekeningen worden weergegeven. Mogelijk kunt u, bijvoorbeeld, 3D-modellen van gebouwen of tekeningen van architecten als referentiemodel gebruiken.

U kunt selecteren of u een referentieobject wilt weergeven en selecteren of de verborgen lijnen of eigen verborgen lijnen zichtbaar zijn. U kunt ook selecteren of u het referentieobject als omtrek of als draadvenster wilt weergeven en lijnkleur en -type wilt definiëren. Wapening in referentieobjecten kan ook worden weergegeven.

De weergave van referentieobjecten kan worden gewijzigd in tekeningeigenschappen, voordat u de tekening maakt en in een geopende tekening, maar de zichtbaarheidsopties alleen wanneer de tekening is geopend.

U kunt ook associatieve opmerkingen aan referentieobjecten toevoegen. U kunt tekst, symbolen, attributen en templates als elementen toevoegen aan de opmerkingen van referentieobjecten.

Voor meer informatie over referentiemodellen, raadpleegt u Referentiemodellen en compatibele indelingen en Een referentiemodel invoegen.

Dubbelklik in een geopende tekening op het tekeningaanzichtkader om de tekeningaanzichteigenschappen te openen.
Klik op Referentie-object in de optiestructuur aan de linkerzijde.
Het tabblad Inhoud geeft alle referentieobjecten weer die in de tekening zijn opgenomen.

Als de referentie-objecten niet in de lijst worden weergegeven:
- Sluit de tekening en controleer of het referentiemodel in het zijvenster op zichtbaar is ingesteld.
- Zorg ervoor dat de vensterdiepte het referentiemodel omvat.
- De lijst geeft alleen de referentie-objecten weer met objecten die zich het aanzichtgebied bevinden.
- Als niets anders helpt, activeert u een handmatige tekeningupdate (aanzichtgebied verplaatsen, een ander onderdeel invoegen, enzovoort).
Om een referentie-object in de tekening weer te geven, klikt u op de regel van het referentie-object en in de kolom Zichtbaarheid selecteert u Zichtbaar.
Ga naar het tabblad Uiterlijk en stel de weergave in voor het referentie-object:
- Draadmodel: Geeft het referentie-object als draadvenster weer. Met deze optie gaat het openen van tekeningen sneller.
- Solid: De referentieobjecten worden op dezelfde manier getekend als oorspronkelijke onderdelen van Tekla Structures en de omtrekken van referentieobjecten worden weergegeven. U hebt met deze optie de opties Verborgen lijnen en Eigen verborgen lijnen tot uw beschikking.

  Verborgen lijnen: Geeft de verborgen lijnen van het referentie-object weer die door andere referentieobjecten of onderdelen verborgen zijn.

  Eigen verborgen lijnen: Geeft verborgen lijnen in het referentie-object weer die door het referentie-object zelf zijn verborgen.
Wijzig de kleur en het type van Zichtbare lijnen en Verborgen lijnen.

U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Klik op Wijzigen om het referentie-object in het geselecteerde aanzicht bij te werken met de nieuwe instellingen.

Wijzig weergave van referentieobjecten

U kunt de weergave van het referentie-object in een geopende tekening wijzigen.

Klik op het referentie-object in de tekening om de eigenschappen van het referentie-object te openen.
Als het eigenschappenvenster nog niet is geopend, dubbelklik dan op het referentie-object.
Wijzig zo nodig de weergave van het referentie-object, de lijnkleur en het lijntype.
U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Klik op Wijzigen.

Voorbeelden van weergave van referentieobjecten

Onderstaand ziet u een voorbeeld van de weergave van het Draadmodel:

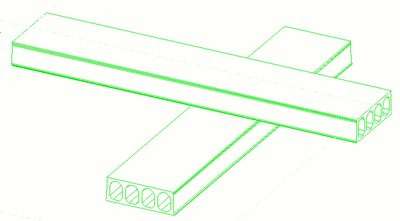

Hieronder ziet u een voorbeeld van de Solid-weergave. Verborgen lijnen en Eigen verborgen lijnen zijn niet geactiveerd:

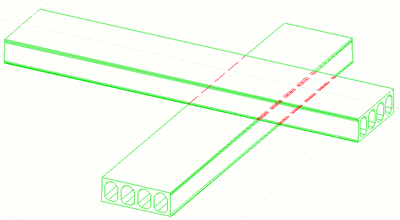

Onderstaand ziet u een voorbeeld van de Solid-weergave. Verborgen lijnen is geactiveerd en wordt in rood weergegeven.

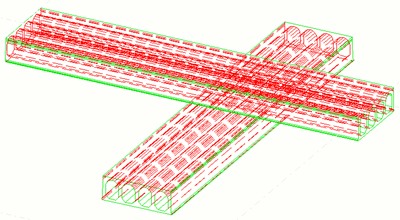

Onderstaand ziet u een voorbeeld van de Solid-weergave. Verborgen lijnen en Eigen verborgen lijnen zijn beide geactiveerd en worden in rood weergegeven.

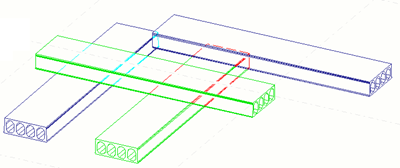

Onderstaand ziet u een voorbeeld van hoe onderdelen met referentieobjecten worden weergegeven. Zichtbare referentie-objectlijnen worden weergegeven in groen en verborgen lijnen in rood. De zichtbare onderdeellijnen worden weergegeven in blauw en de verborgen lijnen in cyaan.
