Automatische wapenings- en wapeningsneteigenschappen definiëren

U kunt instellen wat in wapeningsstaven en -netten wordt weergegeven en hoe deze in beton- en overzichttekeningen worden weergegeven. U kunt dit ook voor aansluitende wapening doen.

Klik op het tabblad Tekeningen & Lijsten op Tekeningeigenschappen en selecteer het tekeningtype.
Laad tekeningeigenschappen die zo dicht mogelijk aansluiten aan degene die u nodig hebt.
Onderdeel-, merk- en betontekeningen: Klik in de optiestructuur aan de linkerzijde op Maken aanzicht, selecteer het aanzicht en de eigenschappen die u wilt wijzigen en klik op Aanzichteigenschappen.
Klik op Wapening (of Aansluitende wapening).
Stel op het tabblad Staaf inhoud de weergave van staven, de symbolen voor staafeinden en de zichtbaarheid van staven en lijnen in.
Selecteer op het tabblad Staaf weergave de kleur en het type van de zichtbare en verborgen lijnen.
U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Stel op het tabblad Wapeningsnet inhoud de weergave van netten, de symbolen voor netten en de zichtbaarheid van netten, draden, staven en lijnen in.
Selecteer op het tabblad Wapeningsnet weergave de kleur en het type van de zichtbare en verborgen lijnen.
U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Stel op het tabblad Staafmerk de zichtbaarheid in van de staafmerken, de weergave van het staafmerk, de kleur en het type van de zichtbare lijnen en selecteer de instellingen van het netsymbool.
U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
overzichttekeningen: Klik op OK.
Klik op Wapeningslabel (of Aansluitende wapeningslabel), voeg de elementen toe die u in het label wilt hebben en pas het uiterlijk van het label aan.
Onderdeel-, merk- en betontekeningen: Klik op Opslaan om de aanzichteigenschappen op te slaan. Klik vervolgens op Sluiten om naar de tekeningeigenschappen terug te gaan.
Overzichttekeningen: Klik op OK.
Klik op Opslaan om de tekeningeigenschappen op te slaan, klik vervolgens op OK en maak de tekening.

Tip:

De weergave van wapeningsstaven die van de tekening vandaan wijzen, kan worden gewijzigd. U kunt buigsymbolen (kruis, cirkel, gevulde cirkel) van wapeningsstaven aanpassen door het symboolbestand bent.sym te bewerken. In een standaardomgeving bevindt dit bestand zich in de map ..\ProgramData\Trimble\Tekla Structures\<version>\\environments\common\symbols. U kunt in dezelfde map ook een nieuw symboolbestand maken (bijvoorbeeld my_new_symbols.sym) en dat bestand in rebar_config.inp gebruiken door de volgende string in het bestand in te voeren: BentSymbolFile=my_new_symbols.sym
Als u insluitingen wilt weergeven terwijl wapening wordt verborgen, gebruikt u de variabele XS_HIDDEN_LINES_UNHIDE_EMBEDDED.

Voorbeeld: Weergaven van wapening

Hier volgen enkele voorbeelden hoe wapening eruitziet met de verschillende weergaveopties die op het tabblad Staaf inhoud in de eigenschappen Wapening of Aansluitende wapening zijn geselecteerd.


Instelling	Voorbeeld
enkele lijn
enkele lijn met gevulde einden

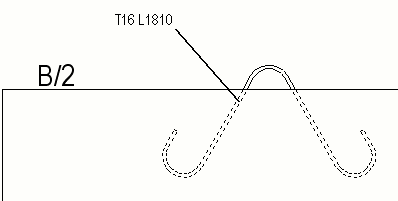

dubbele lijnen
dubbele lijnen met gevulde einden
gevulde lijn
staaf
omtrek

Voorbeeld: Wapeningsstaaflijnen in tekeningen verbergen

U kunt wapeningsstaaflijnen achter andere wapeningsstaven en achter onderdelen in betontekeningen verbergen. Hier volgen enkele voorbeelden van het uiterlijk van wapeningsstaven met de verschillende instellingen op het tabblad Staaf inhoud in de eigenschappen Wapening of Aansluitende wapening.


Instelling	Voorbeeld

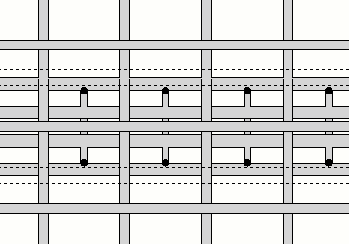

Verberg lijnen achter onderdelen is geselecteerd. De wapeningsstaaflijnen zijn verborgen achter andere onderdelen. De verborgen staaflijnen worden in de afbeelding weergegeven als stippellijnen.
Verberg lijnen achter andere wapeningsstaven is geselecteerd. De wapeningsstaaflijnen zijn achter andere wapeningsstaaflijnen verborgen. De verborgen staaflijnen worden in de afbeelding weergegeven als stippellijnen.

Voorbeeld: Weergave staafsamenstelling

Hier volgen enkele voorbeelden van het uiterlijk van wapeningsstaafmerken met de verschillende instellingen op het tabblad Staafmerk in de eigenschappen Wapening of Aansluitende wapening.



Solid is geselecteerd. Alle submerken van het staafmerk worden als omtrekvakken weergegeven.
Als afzonderlijke staafobjecten is geselecteerd. Alle staafobjecten in het staafmerk en de submerken zijn zichtbaar.
Submerken als omtreklijn, hoogste niveau als afzonderlijke staafobjecten is geselecteerd. Alle submerken worden als omtrekvakken getoond en het hoogste niveau van het staafmerk wordt weergegeven als afzonderlijke staafobjecten.
