Het projectietype voor tekeningaanzichten instellen

Projectietype definieert hoe Tekla Structures de projecties van een onderdeel plaatst in tekeningen van betonelementen, onderdelen en merken. Het projectietype is van invloed op de volgorde van de aanzichten in de tekening.

Klik op het tabblad Tekeningen & Lijsten op Tekeningeigenschappen en selecteer het tekeningtype.
Laad de eigenschappen die u wilt wijzigen.
Klik op Opmaak en ga naar het tabblad Andere.
Selecteer een van de volgende opties:
- Europese projectie (ook wel de Europese projectie genoemd).
- Amerikaanse projectie (ook wel de Amerikaanse projectie genoemd).
Als u de eigenschappen in het eigenschappenbestand wilt opslaan, klikt u op Opslaan.
Klik op OK en maak de tekening.

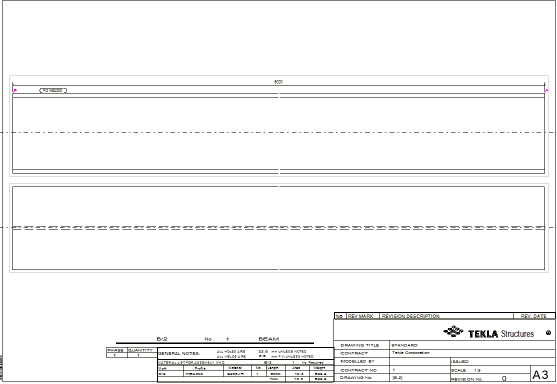

Europese projectie:

Amerikaanse projectie:
