Naar een PDF-bestand, plotbestand (.plt) of printer afdrukken

U kunt tekeningen en geselecteerde delen van tekeningen afdrukken naar PDF-bestanden of naar plotbestanden (.plt) die naar een plotter of printer moeten worden verzonden of tekeningen afdrukken op een printer. U kunt ook de kleuren en breedten van de lijnen van de uitvoer wijzigen. U kunt naar een enkele printer of naar meerdere printers afdrukken of een enkele tekening naar meerdere sheets afdrukken.

Een tekening afdrukken

Klik in het menu Bestand op Afdrukken > Tekeningen afdrukken.
Dit opent het dialoogvenster Tekeningen afdrukken en de Documentmanager.

U kunt ook op de volgende manieren beginnen met afdrukken:
- Selecteer in de Documentmanager de tekeningen, rechtsklik en selecteer Afdrukken of klik op de knop Afdrukken .
  De volgorde van tekeningen komt overeen met de volgorde waarin deze verschenen Documentmanager op het moment dat het Tekeningen afdrukken dialoogvenster werd geopend.
- Als een tekening is geopend, selecteert u Bestand > Tekeningen afdrukken.
- Druk op Shift+P op het toetsenbord.
Selecteer in Documentmanager de tekeningen die u wilt afdrukken.

U kunt ook vergrendelde tekeningen afdrukken die up-to-date zijn. Als een vergrendelde tekening niet up-to-date is, kunt u deze niet openen of afdrukken en wordt er een mislukte afdruk gemeld. U kunt ontgrendelde tekeningen afdrukken tenzij de status van de tekening aangeeft dat het oorspronkelijke onderdeel is verwijderd.
Controleer of Tekeningen afdrukken links bovenin het dialoogvenster Eén printer gebruiken is geselecteerd.
Dit is de standaardoptie.
Laad de gewenste afdrukinstellingen uit de instellingenlijst.

Wanneer u de afdrukinstellingen laadt, blijft de knop Opslaan uitgeschakeld. Nadat u enkele wijzigingen in de afdrukinstellingen hebt aangebracht, wordt de naam van het instellingenbestand cursief weergegeven en aan het einde van een sterretje voorzien. De knop Opslaan wordt ingeschakeld zodra u de instellingen hebt gewijzigd.

U kunt de instellingen ook een nieuwe naam geven. Zie Afdrukinstellingen bestanden en zoekvolgorde voor meer informatie over de afdrukinstellingen.
Als u een voorbeeld van de tekening wilt weergeven, klikt u op Klik hier om een voorbeeld te laden in het voorbeeldgebied.
- Het tekeningvoorbeeld is altijd up-to-date. Controleer het voorbeeld wanneer u de afdrukinstellingen wijzigt.
- Gebruik het muiswiel om in te zoomen op het voorbeeld. U kunt ook inzoomen op interessegebieden. Als het voorbeeld onduidelijk wordt wanneer u zoomt, kan het maximaliseren van het venster helpen.
- Het voorbeeld ondersteunt ook pannen met de middelste muisknop.
- Als u een voorbeeld met precisie wilt bekijken, plaats dan het afdrukdialoogvenster zodanig dat u de huidige tekening kunt zien en zorg ervoor dat u de schakelaar Lijnbreedten printer hebt ingeschakeld in Bestand > Instellingen.

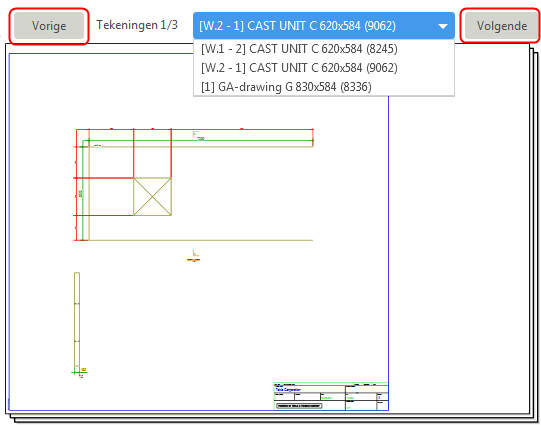

- Als u ervoor hebt gekozen om meerdere tekeningen af te drukken, worden de tekeningen één voor één in het voorbeeld weergegeven. Gebruik Volgende en Vorige om door de set geselecteerde tekeningen te scrollen.
Selecteer de gewenste afdrukoptie:
- PDF-bestand: Converteert de geselecteerde tekeningen naar PDF-indeling.
- Printer: verzendt de geselecteerde tekeningen naar de geselecteerde printer.
- Plotbestand: Converteert de geselecteerde tekeningen naar plotbestanden (.plt) in een voor de geselecteerde plotter geschikt formaat en slaat deze in een opgegeven locatie op.
  U kunt de gemaakte plotbestanden niet openen in Tekla Structures, omdat Tekla Structures geen viewer voor plotbestanden bevat. Om de plotbestanden te bekijken, hebt u een applicatie van een derde partij nodig.
Definieer de afdrukinstellingen op het tabblad Opties.

De beschikbare instellingen zijn afhankelijk van de afdrukoptie die u hebt geselecteerd. Raadpleeg de paragraaf 'Afdrukinstellingen: het tabblad Opties' voor meer informatie over de afdrukinstellingen.

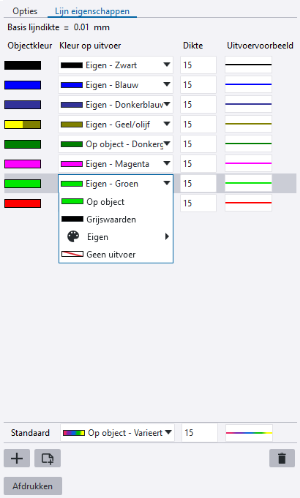

Ga naar het tabblad Lijn eigenschappen om de uitvoerkleuren en lijndiktes (pennummers) in te stellen.

Raadpleeg de paragraaf 'Afdrukinstellingen definiëren: lijneigenschappen definiëren' voor meer informatie.
Als u uw afdrukinstellingen, inclusief de lijneigenschappen, wilt opslaan, klikt u op Opslaan in de linkerbovenhoek.
Raadpleeg Afdrukinstellingen bestanden en zoekvolgorde voor meer informatie over de afdrukinstellingen en de zoekvolgorde.
U kunt ook kaders en vouwlijnen aan uw afdrukken toevoegen.
Klik op Afdrukken om de tekeningen in de PDF-indeling of als plotbestand af te drukken of ze naar een printer te sturen volgens de instellingen die u in het dialoogvenster hebt gedefinieerd.
Elke tekening wordt als aparte afdruktaak naar de printer verzonden.
Alle afdrukfouten worden naar een logboekbestand in de modelmap geschreven: logs\DPMPrinter_<username>.log.

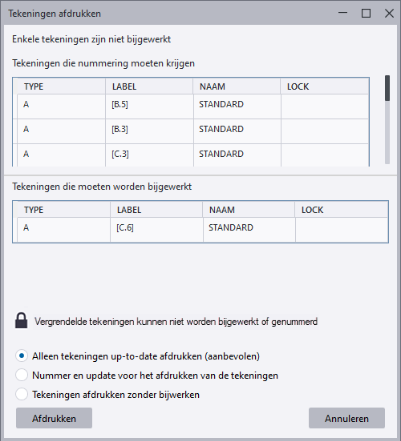

Als u tekeningen hebt geselecteerd die moeten worden genummerd of bijgewerkt, wordt er een dialoogvenster weergegeven en kunt u selecteren hoe u wilt doorgaan:
Opmerking: U kunt vergrendelde tekeningen niet bijwerken of nummeren.
- Alleen tekeningen up-to-date afdrukken (aanbevolen)
- Nummer en update voor het afdrukken van de tekeningen
- Tekeningen afdrukken zonder bijwerken
- Om het gehele proces te annuleren, klik op Annuleren.
Klik op Afdrukken.

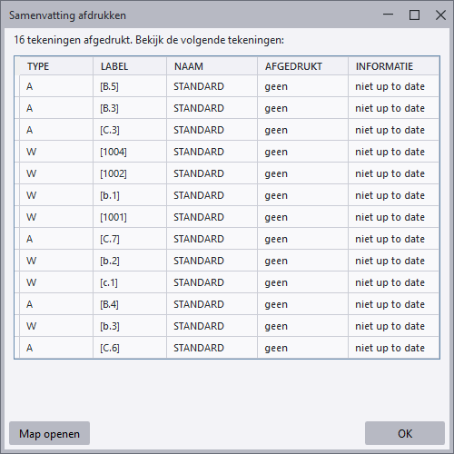

Er wordt een opsomming weergegeven met het afdrukresultaat en een lijst met tekeningen die aandacht behoeven.

Afdrukinstellingen definiëren

Instellingen op tabblad Opties


Instelling	Opties en beschrijving
Bestandslocatie	Voer de locatie voor het PDF-bestand of plotbestand in of gebruik Bladeren... om naar de map te bladeren. De map \Plotfiles onder de modelmap is de standaardwaarde. Deze optie is alleen beschikbaar als u PDF-bestand of Plotbestand hebt geselecteerd.
Printer of plotter	Selecteer de printer of plotter. Klik op Eigenschappen... om printereigenschappen aan te passen.
Inclusief revisielabel in bestandsnaam	Voeg het label van de nieuwste revisie van de afgedrukte tekening aan de naam van het afdrukbestand toe. Het revisienummer wordt standaard gebruikt. Als u altijd liever het revisielabel gebruikt, stelt u de variabele XS_SHOW_REVISION_MARK_ON_DRAWING_LIST in op `TRUE`. Als het revisielabel nog steeds niet wordt weergegeven, controleert u de volgende variabelen en neemt u REVISION_MARK op in de waarde: XS_DRAWING_PLOT_FILE_NAME_A, XS_DRAWING_PLOT_FILE_NAME_W, XS_DRAWING_PLOT_FILE_NAME_G, XS_DRAWING_PLOT_FILE_NAME_M of XS_DRAWING_PLOT_FILE_NAME_C, afhankelijk van het tekening type. Deze optie is alleen beschikbaar als u PDF-bestand of Plotbestand hebt geselecteerd. Zie ook het ondersteuningsartikel Revisiemarkering van de tekening opnemen in de naam van het afdrukbestand.
Open map wanneer voltooid	Open het PDF-bestand of de plotbestandmap in Windows Verkenner nadat de afdruk is gemaakt. Deze optie is alleen beschikbaar als u PDF-bestand of Plotbestand hebt geselecteerd.
Open bestand wanneer voltooid	Open het PDF-bestand nadat dit is gemaakt. Deze optie is alleen beschikbaar als u PDF-bestand hebt geselecteerd.
Uitvoer naar één bestand	Druk de geselecteerde tekeningen naar een enkel PDF-bestand af. Als u deze optie niet selecteert, wordt elke van de geselecteerde tekeningen naar een eigen PDF-bestand afgedrukt. Deze optie is alleen beschikbaar als u PDF-bestand hebt geselecteerd.
PDF-bestandsnaam	Geef een naam aan het PDF-bestand. De bestandsnaam is nodig als u naar een enkel bestand afdrukt. Standaard wordt de naam Combined.pdf gebruikt. Deze optie is alleen beschikbaar als u PDF-bestand en Uitvoer naar één bestand hebt geselecteerd. De PDF-bestandsnaam kan ook via een paar variabeleknoppen voor het aanpassen van afdrukbestandsnamen worden beheerd. Deze knoppen werken niet voor een enkelvoudig gecombineerd PDF-bestand van meerdere tekeningen. Soms kan de bestandsnaam van een tekening een ongeldig teken bevatten dat niet kan worden afgedrukt. Om deze reden vervangt Tekla Structures een groot aantal ongeldige tekens door een onderstrepingsteken "_". Zie de conventies voor bestandsnaamgeving van Microsoft "Bestanden, paden en naamruimten benoemen".
Bestandsextensie	Specificeer een bestandsextensie voor het plotbestand. De standaard is plt. Deze optie is alleen beschikbaar als u Plotbestand hebt geselecteerd.
Bestandsprefix Bestandssuffix	Voer een bepaalde prefix en/of suffix in de naam van het PDF- of plotbestand in. Wanneer u een prefix of een suffix invoert, duidt het voorbeeld van de afdrukbestandsnaam onder de vakken Bestandsprefix en Bestandssuffix direct de wijziging aan. De bestandsnaam kan ook via variabeleknoppen voor het aanpassen van afdrukbestandsnamen worden beheerd. Deze optie is alleen beschikbaar als u PDF-bestand of Plotbestand hebt geselecteerd.
Aanpassen aan pagina	Pas de tekening aan een specifiek papierformaat aan. Deze instelling werkt niet als u Schaal hebt geselecteerd.
Schaal	Dwing de afdruk naar een specifieke schaal. De waarde voor Schaal wordt rood als de tekening niet op de opgegeven sheet past. Deze instelling werkt niet als u Aanpassen aan pagina hebt geselecteerd.
Centreer tekening op papier	Centreer de tekening op de sheet (of sheets).
Afdrukken op meerdere sheets	Druk op meerdere sheets af en geef de richting van het afdrukken van de sheets op. Dit is vooral handig als uw tekening meerdere tekeningen bevat. Selecteer om af te drukken vanuit Links naar rechts, boven naar onder of vanuit Onder naar boven, rechts naar links. Als u Afdrukken op meerdere sheets gebruikt, moet u altijd een bepaalde Schaal instellen. Het voorbeeld geeft weer hoe de tekening in sheets wordt verdeeld.
Papierformaat	Definieer het papierformaat of gebruik de automatische grootte. Met de instelling Auto selecteert Tekla Structures het papierformaat dat het minste verspilde gebied heeft als de verschaalde afdruk aan het afdrukbare gebied op het papier wordt aangepast. Printers kunnen vaak niet op hele gebieden van een sheet afdrukken en laten randen over. Het afdrukbare gebied wordt voor de geselecteerde printer bepaald wanneer de optie Printer of Plotbestand wordt geselecteerd. Voor PDF-bestanden is de printer onbekend, zodat de uitvoer aan de volledige sheet wordt aangepast. Bij het afdrukken van een PDF bestaat echter hetzelfde probleem en de tekeninginhoud wordt aan het afdrukbare gebied van de gebruikte printer aangepast. Het afdrukbare gebied wordt met een witte achtergrond weergegeven en de niet-afdrukbare rand wordt in de onderstaande afbeelding grijs gearceerd weergegeven. Twee configuratiebestanden zijn van invloed op papierformaten en tekeningformaten: PaperSizesForDrawings.dat en DrawingSizes.dat. Zie voor meer informatie Configuratiebestanden voor afdrukken.
Oriëntatie	Definieer de oriëntatie of gebruik de automatische oriëntatie. De instelling Auto betekent dat de richting die de minste ruimte verspilt automatisch wordt geselecteerd.
Kleur	Selecteer of de uitvoer moet zijn in Kleur, Zwart en wit of Tekla grijswaarden. Zie Kleuren in tekeningen voor details over hoe de standaard- en aangepaste kleuren worden verwerkt in verschillende kleurmodi.
Aantal kopieën	Definieer het aantal af te drukken papieren kopieën. Deze optie is alleen beschikbaar als u Printer hebt geselecteerd.
Verzamelen	Verzamel de afdrukken wanneer u meerdere exemplaren afdrukt. Deze optie is alleen beschikbaar als u Printer hebt geselecteerd.
Lettertypen insluiten	Sluit de lettertypen in een PDF-bestand in. Hierdoor bent u er zeker van dat lettertypen in een systeem waarop niet dezelfde lettertypen zijn geïnstalleerd, gereproduceerd kunnen worden, maar dit verhoogt ook de bestandsgrootte. In bepaalde gevallen kunnen lettertypen automatisch worden ingesloten. Als u niet-Latijnse lettertypen gebruikt, raden we u aan insluiten te selecteren, anders wordt het PDF-bestand mogelijk niet correct weergegeven. Merk op dat u ook een standaard Unicode-lettertype voor de variabele XS_DEFAULT_UNICODE_FONT_DRAWING_PRINTING kunt definiëren. Als het geselecteerde lettertype niet alle tekens in de tekst bevat, wordt het lettertype door deze variabele gedefinieerd. De standaardwaarde is Arial Unicode MS. Dit lettertype is mogelijk standaard niet op uw computer geïnstalleerd. In dat geval moet u het eventueel installeren. U kunt ook een ander lettertype definiëren dat de benodigde tekens bevat en dat u op uw computer hebt geïnstalleerd. Lettertypen insluiten is alleen beschikbaar als u PDF-bestand hebt geselecteerd.
Gebied selecteren	Selecteer een rechthoekig gebied van een geopende tekening om alleen dat gebied weer te geven en af te drukken. Deze optie werkt alleen als u een tekening hebt geopend. Alle instellingen in het dialoogvenster Tekeningen afdrukken werken ook wanneer Gebied selecteren wordt geselecteerd. U kunt bijvoorbeeld de oriëntatie, de lijndikte en het papierformaat wijzigen.
Gehele tekening weergeven	Wanneer u een gebied met Gebied selecteren hebt geselecteerd, wordt de knop Gehele tekening weergeven weergegeven en kunt u deze gebruiken om de gehele tekening in het voorbeeld opnieuw weer te geven.

Lijneigenschappen definiëren

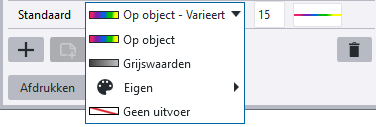

In de Objectkleur kolom wordt standaard de geconfigureerde set met tekeningobjectkleuren weergegeven. Gebruik de opties in Kleur op uitvoer om de kleuren te definiëren die in de uitvoer moeten worden gebruikt en de kolom Dikte om de lijndiktes te definiëren. In de kolom Uitvoervoorbeeld ziet u een voorbeeld van de afgedrukte lijnen.

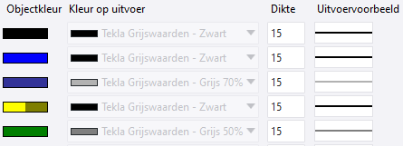

Als u Tekla grijswaarden of Zwart en wit hebt geselecteerd als afdrukkleur op het tabblad Opties, dan zijn de instellingen Kleur op uitvoer uitgeschakeld.

Bepaalde standaardkleuren worden in Tekla grijswaarden weergegeven en afgedrukt in zwart, terwijl de lijneigenschap Grijswaarden alle kleuren, standaard en aangepast, met een algoritme converteert naar verschillende grijstinten. In de lijneigenschappen wordt grijs in beide grijswaardenmodi weergegeven als een percentage, bijvoorbeeld 'Tekla Grijswaarden - Grijs 50 %' of 'Grijswaarden - Grijs 29 %'.


Voor	Actie
Kleuren in het huidige tekeningvoorbeeld gebruiken als uitvoerkleuren	U kunt objectkleuren in de momenteel weergegeven tekening als uitvoerkleuren gebruiken. Als u de kleuren in het huidige tekeningvoorbeeld in de uitvoer wilt gebruiken, verwijdert u eerst de bestaande lijneigenschappen. Selecteer alle lijneigenschappenrijen met Ctrl of Shift, klik met de rechtermuisknop en selecteer Verwijderen. Zorg ervoor dat het voorbeeld van de tekening wordt weergegeven. Als het niet wordt weergegeven, klik dan op Klik hier om een voorbeeld te laden in het voorbeeldgebied. Dit activeert de knop . Klik op de knop . Zorg ervoor dat Kleur op uitvoer in alle rijen is ingesteld op Op object. Alle objectkleuren die voorkomen in de voorbeeldtekening worden als lijneigenschappen toegevoegd aan het tabblad Lijn eigenschappen. Als een kleur al bestaat, wordt deze niet opnieuw toegevoegd. De lijndikte uit de rij Standaard wordt voor alle rijen gebruikt, maar u kunt de lijndikte aanpassen.
Nieuwe lijneigenschap toevoegen	U kunt een nieuwe lijneigenschap aan de lijst met lijneigenschappen toevoegen en daarvoor de gewenste uitvoer opgeven. Klik op de knop . Voer een van de volgende acties uit om een kleur te selecteren: Selecteer een standaardkleur. Selecteer een opgeslagen palet uit de lijst Eigen en klik op een aangepaste kleur in het palet Klik op OK. Er wordt een nieuwe lijneigenschap met de opgegeven kleur toegevoegd op het tabblad Lijn eigenschappen. De lijndikte komt uit de rij Standaard, maar u kunt die aanpassen. Als de kleur al bestaat, wordt deze niet toegevoegd.

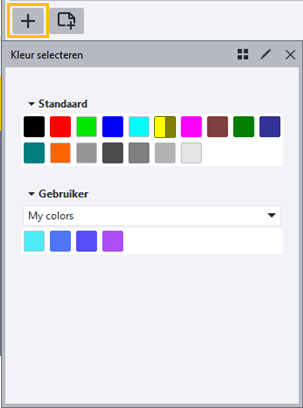

Een objectkleur toewijzen aan een aangepaste kleur	U kunt een aangepaste kleur aan een objectkleur toewijzen als uitvoerkleur. Klik een kleurenrij en maak een keuze Eigen uit de lijst Kleur op uitvoer. Selecteer een opgeslagen palet uit de lijst Eigen, klik op een aangepaste kleur in het palet en klik vervolgens op OK. U kunt ook meerdere rijen selecteren met Ctrl of Shift, met de rechtermuisknop klikken en vervolgens Uitvoer > Eigen selecteren.
Kleur van tekeningobject gebruiken in uitvoer	U kunt de kleur van het tekeningobject als uitvoerkleur gebruiken. Klik een kleurenrij en maak een keuze Op object uit de lijst Kleur op uitvoer. U kunt ook meerdere rijen selecteren met Ctrl of Shift, met de rechtermuisknop klikken en vervolgens Uitvoer > Op object selecteren.
Objecten afdrukken in grijswaarden	U kunt de gewenste objectkleuren altijd in grijswaarden afdrukken. Klik een kleurenrij en maak een keuze Grijswaarden uit de lijst Kleur op uitvoer. U kunt ook meerdere rijen selecteren met Ctrl of Shift, met de rechtermuisknop klikken en vervolgens Uitvoer > Grijswaarden selecteren. De Grijswaarden optie converteert alle kleuren (standaard en aangepast) met behulp van een algoritme naar verschillende tinten grijs. Grijs wordt in de lijneigenschappen weergegeven als een percentage, bijvoorbeeld 'Tekla Grijswaarden - Grijs 50 %' of 'Grijswaarden - Grijs 29 %'.
Objecten overslaan bij het afdrukken	U kunt het afdrukken van tekeningobjecten die gebruikmaken van een specifieke objectkleur overslaan. Klik een kleurenrij en maak een keuze Geen uitvoer uit de lijst Kleur op uitvoer. U kunt ook meerdere rijen selecteren met Ctrl of Shift, met de rechtermuisknop klikken en vervolgens Uitvoer > Geen uitvoer selecteren.
Een lijneigenschap verwijderen	Selecteer één of meer regels. U kunt met behulp van Ctrl of Shift meerdere rijen tegelijk selecteren. Klik Verwijderen in het dialoogvenster of klik met de rechtermuisknop en selecteer Verwijderen.
De standaardkleur en lijndikte gebruiken bij het afdrukken	De Standaard kleur en lijndikte worden gebruikt voor de kleuren in de tekening waarvoor geen uitvoerdefinitie is opgenomen op het tabblad Lijn eigenschappen. Als u in de afdruk voor alle objecten slechts één kleur en lijndikte wilt gebruiken, definieert u de gewenste kleur en lijndikte voor de rij Standaard en verwijdert u alle rijen met lijneigenschappen. Als u Op object selecteert, worden de kleuren van tekeningobjecten in de uitvoer gebruikt zoals ze in de tekening voorkomen.
De lijnbreedte definiëren	U kunt het volgende doen: Voer de lijndikte voor elke kleur in het vak Dikte in. Definieer de lijnbreedte voor verschillende kleurenrijen: Gebruik Ctrl of Shift om meerdere rijen tegelijk te selecteren. Klik met de rechtermuisknop en selecteer Lijndikte. Voer de lijndikte in voor de geselecteerde rijen. De lijndikte wordt uitgedrukt in een veelvoud van de waarde van de variabele `XS_BASE_LINE_WIDTH`. De standaardwaarde voor deze variabele is 0,01 mm. Lijndikte 25 resulteert bijvoorbeeld in een lijndikte van 0,25 mm. OPMERKING: De lijndiktes in de tekeningeditor volgen altijd de instelling Dikte van de lijn als de Kleurmodus voor de tekening Zwart en wit is, maar de lijndiktes in de tekenkleurmodi Kleur en Tekla grijswaarden zijn alleen nauwkeurig in de huidige tekening als de schakelaar Lijnbreedten printer actief is in Bestand > Instellingen. In het afdrukvoorbeeld worden altijd de juiste lijndiktes weergegeven. Als u de lijnschaal wilt overschrijven bij het afdrukken van een A1-tekening naar A3 of A4, raadpleegt u bijvoorbeeld het helpdesk-artikel "Opnieuw verschalen bij het afdrukken" voor meer informatie.

Andere belangrijke afdrukinstellingen

U kunt met de variabele XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT bepalen welk lettertypehoogtesysteem wordt gebruikt bij afdrukken, CAP-lettertypehoogte of em-lettertypehoogte (standaard). Bij CAP-hoogte is de lettertypehoogte hetzelfde als de hoogte van de hoofdletters van een specifiek lettertype en de lettertypehoogte blijft hetzelfde bij het exporteren en afdrukken. Met em-hoogte wordt de lettertypehoogte bij de export en het afdrukken geconverteerd van de ene eenheid naar een andere eenheid (em naar CAP) en het resultaat is vaak een onjuiste lettertypehoogte.
Met de variabele XS_DRAWINGS_LINE_CAP_STYLE definieert u de stijl van de lijneinden bij het afdrukken. U kunt lijnen laten eindigen in hoeken (waarde 0, standaard), ronde lijnhoeken (waarde 1) of rechthoekige lijnhoeken (waarde 2).

Afdrukken op meerdere sheets

Met de instelling Afdrukken op meerdere sheets op het tabblad Opties wordt de tekening op meerdere sheets afgedrukt. Dit is vooral handig als uw tekening meerdere tekeningen bevat. Voordat u op meerdere sheets afdrukt, moet u ervoor zorgen dat de opmaak van de tekening afdrukken op meerdere kleinere sheets ondersteunt.

Open een tekening.
Klik in het menu Bestand op Tekeningen afdrukken.
Controleer of Tekeningen afdrukken links bovenin het dialoogvenster Eén printer gebruiken is geselecteerd.
Laad de gewenste afdrukinstellingen die geschikt zijn voor het afdrukken op meerdere sheets uit de instellingenlijst, of pas de instellingen naar behoefte aan.
Klik op het voorbeeldgebied om weer te geven hoe het eindresultaat er met de huidige instellingen uit gaat zien. Wanneer u instellingen wijzigt, wordt het voorbeeld onmiddellijk aangepast.
Op het tabblad Opties kunt u het volgende definiëren:
- Selecteer de Printer afdrukoptie.
- Schakel het selectievakje Afdrukken op meerdere sheets in en selecteer de richting voor het afdrukken van de sheets. De opties zijn Links naar rechts, boven naar onder en Onder naar boven, rechts naar links. Het voorbeeld geeft weer hoe de tekening in sheets wordt verdeeld.
- Als u Afdrukken op meerdere sheets gebruikt, moet u altijd een bepaalde Schaal instellen. Als u Schaal instelt op 1, blijft de schaal behouden.
- Definieer andere benodigde afdrukinstellingen op het Opties tabblad, bijvoorbeeld het papierformaat en de kleurmodus voor het afdrukken.
Definieer de kleur en breedte van de uitvoerlijn op het Lijn eigenschappen tabblad.
Afdrukken.

Tekla Structures berekent het vereiste aantal sheets dat nodig is om de tekening af te drukken en drukt de sheets af.

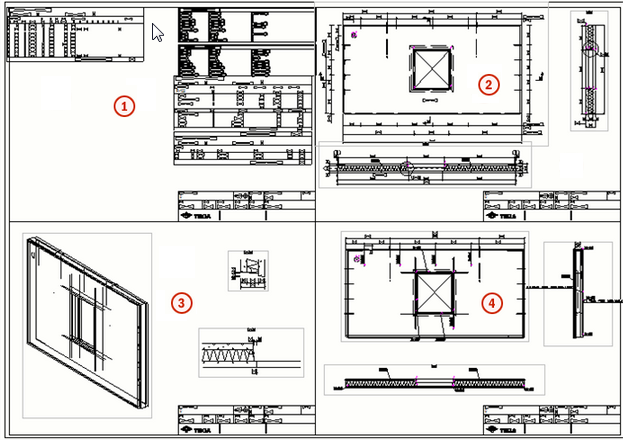

In de onderstaande voorbeelden geven de nummers de afdrukvolgorde van de sheets aan.

In dit voorbeeld is de optie Onder naar boven, rechts naar links geselecteerd.

In dit voorbeeld is de optie Links naar rechts, boven naar onder geselecteerd.

Naar meerdere printers afdrukken

U kunt op basis van het papierformaat van elke geselecteerde tekening in één keer naar meer dan één printer afdrukken. Bij het afdrukken naar meerdere printers hebt u meestal verschillende printers voor het verwerken van verschillende papierformaten. Tekla Structures selecteert automatisch de juiste printer voor elke tekening.

Als u naar meerdere sheets wilt afdrukken, moet u het volgende doen:

Maak de afdrukinstellingen voor de benodigde printers en sla deze op. De afdrukinstellingen bevatten ook de kleurinstellingen.
Afdrukken met behulp van de modus Meerdere printers gebruiken.

Enkelvoudige afdrukinstellingen maken

Als u naar meerdere printers wilt kunnen afdrukken, moet u eerst voor elk van de printers waar u naar wilt afdrukken enkelvoudige afdrukinstellingen maken:

Klik in het menu Bestand op Afdrukken > Tekeningen afdrukken.
Selecteer Eén printer gebruiken.

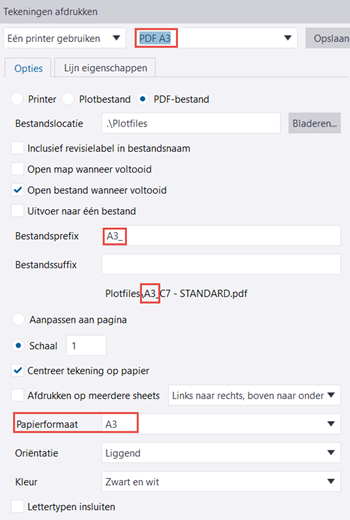

Definieer de gewenste afdrukinstellingen op het tabblad Opties en op het tabblad Lijn eigenschappen. Selecteer het uitvoertype en de printer en definieer het papierformaat dat deze specifieke printer in de modus Meerdere printers gebruiken moet verwerken.
Sla de instellingen met een gewenste naam op door op Opslaan te klikken.
Herhaal dit voor elk van de gewenste papierformaten. Gebruik de formaatoptie Auto niet.

U kunt bijvoorbeeld de volgende instellingenbestanden voor enkelvoudige printers maken met het uitvoertype ingesteld op PDF-bestand:
- PDF A4: Papierformaat ingesteld op A4, bestandsprefix ingesteld op A4_
- PDF A3: Papierformaat ingesteld op A3, bestandsprefix ingesteld op A3_
- PDF A2: Papierformaat ingesteld op A2, bestandsprefix ingesteld op A2_
Bij het afdrukken van een set tekeningen in de modus voor meerdere printers met de bovenstaande instellingenbestanden voor enkelvoudige printers genereren alle A4-tekeningen .pdf-bestanden met het prefix A4_, alle A3-tekeningen krijgen het prefix A3_ en alle A2-tekeningen genereren .pdf-bestanden met het prefix A2_.

Als u meer dan één sheetformaat naar dezelfde printer wilt afdrukken in de modus Meerdere printers gebruiken, maakt u voor elk papierformaat een instellingenbestand voor een enkele printer en geeft u in al deze bestanden dezelfde printer op.

Naar meerdere printers afdrukken

Klik in het menu Bestand op Afdrukken > Tekeningen afdrukken.
Selecteer in de weergegeven Documentmanager de tekeningen die u wilt afdrukken.
U moet de tekeningen selecteren om de afdrukinstellingen in het dialoogvenster weer te geven.
Links bovenin het dialoogvenster Tekeningen afdrukken selecteert u de modus Meerdere printers gebruiken.

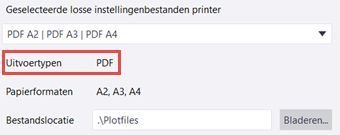

Selecteer in de lijst Geselecteerde losse instellingenbestanden printer de instellingenbestanden die u bij het afdrukken wilt gebruiken. U kunt alle of slechts enkele van de instellingenbestanden voor enkelvoudige printers selecteren.

Het uitvoertype (printer, plotbestand, PDF-bestand) wordt door elk geselecteerd instellingenbestand voor enkelvoudige printers gedefinieerd. U selecteert meestal instellingenbestanden met hetzelfde uitvoertype. Uitvoertypen geeft de uitvoertypen weer die in de geselecteerde instellingenbestanden voor enkelvoudige printers zijn opgegeven. De papierformaten die in elk bestand met printerinstellingen worden gedefinieerd, worden weergegeven naast Papierformaten.
Wijzig andere benodigde instellingen op het tabblad Opties.
De beschikbare instellingen zijn afhankelijk van het uitvoertype dat u hebt geselecteerd. De instellingen worden beschreven in de paragraaf 'Naar één enkele printer afdrukken' hierboven. Het Lijn eigenschappen tabblad wordt niet weergegeven, omdat de definities van de lijnkleur in de geselecteerde bestanden met printerinstellingen zijn gedefinieerd.
Klik op Afdrukken.
