Plaats het startpunt voor het associativiteitspunt van de aanhaallijn voor wapeningslabels automatisch
Tekla Structures plaatst het startpunt voor het associativiteitspunt van de aanhaallijn voor wapeningslabels zo dat dit naar slechts een wapeningsstaaf wijst. U kunt aanpassen hoe Tekla Structures naar de plaats voor het associativiteitspunt zoekt.
-
Klik in het menu Bestand op en ga naar de categorie Concrete detailing.
|
Taak |
Actie |
|---|---|
|
Een optimale plaats voor het associativiteitspunt selecteren. |
Stel XS_ENABLE_REBAR_MARK_LEADER_LINE_BASE_POINT_OPTIMIZATION in op |
|
Definiëren hoe ver de overige wapeningsstaven zich vanaf het associativiteitspunt moeten bevinden, zodat Tekla Structures het associativiteitspunt kan plaatsen. |
Stel een millimeterwaarde in voor XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_TOLERANCE in. |
|
De staplengte definiëren tijdens het zoeken naar de optimale positie voor het associativiteitspunt langs de wapeningsstaaf. |
Stel een millimeterwaarde voor XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_STEP_LENGTH in. |
Voorbeeld

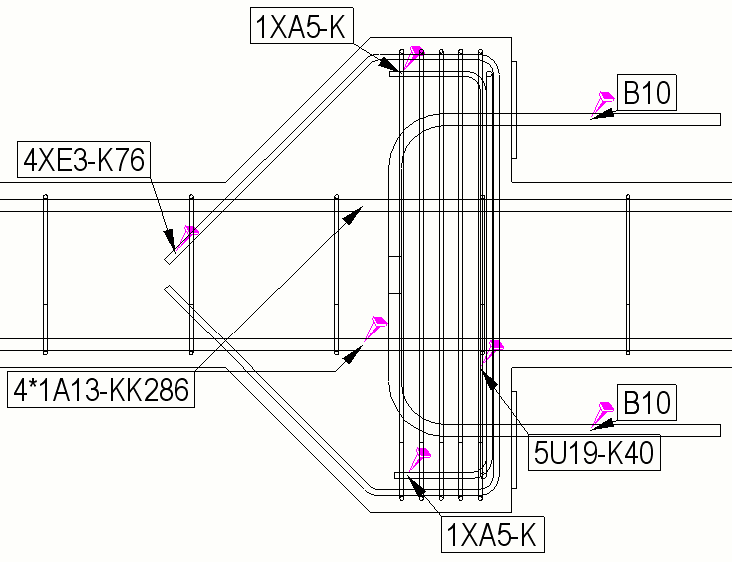

Een voorbeeld waarin geoptimaliseerde associativiteitspunten worden weergegeven.
